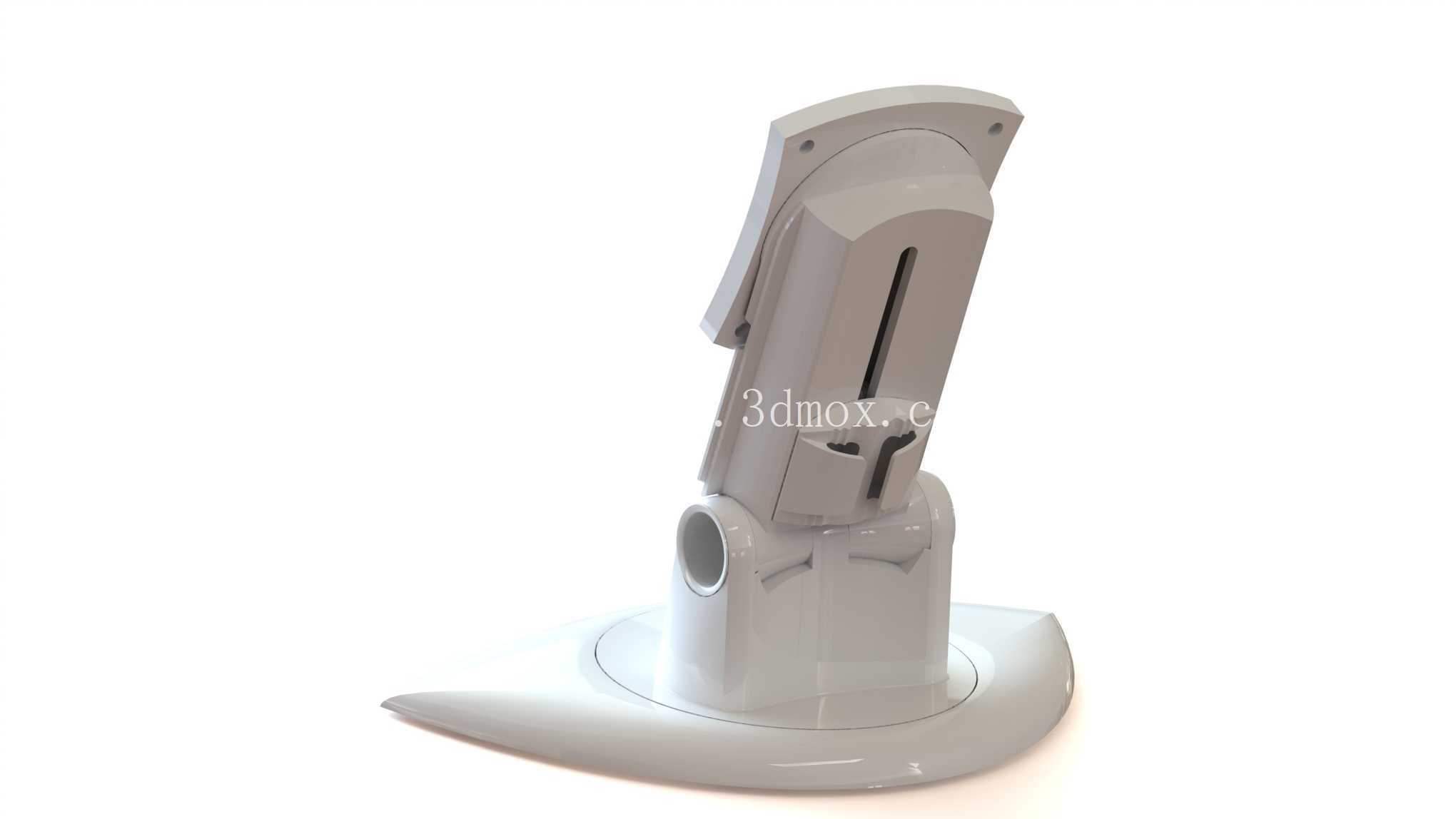

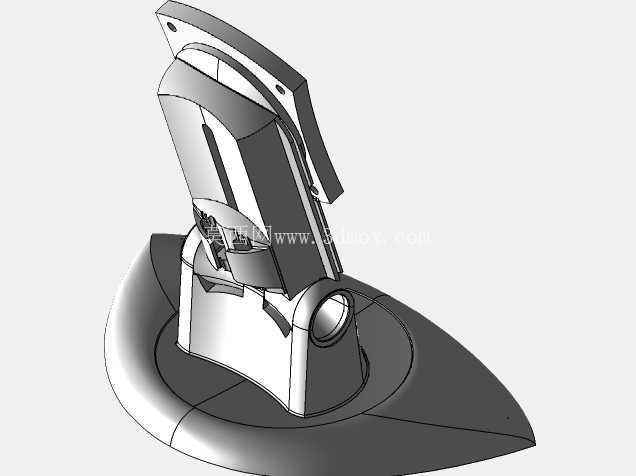

可调节旋转升降VESA标准显示器支撑座

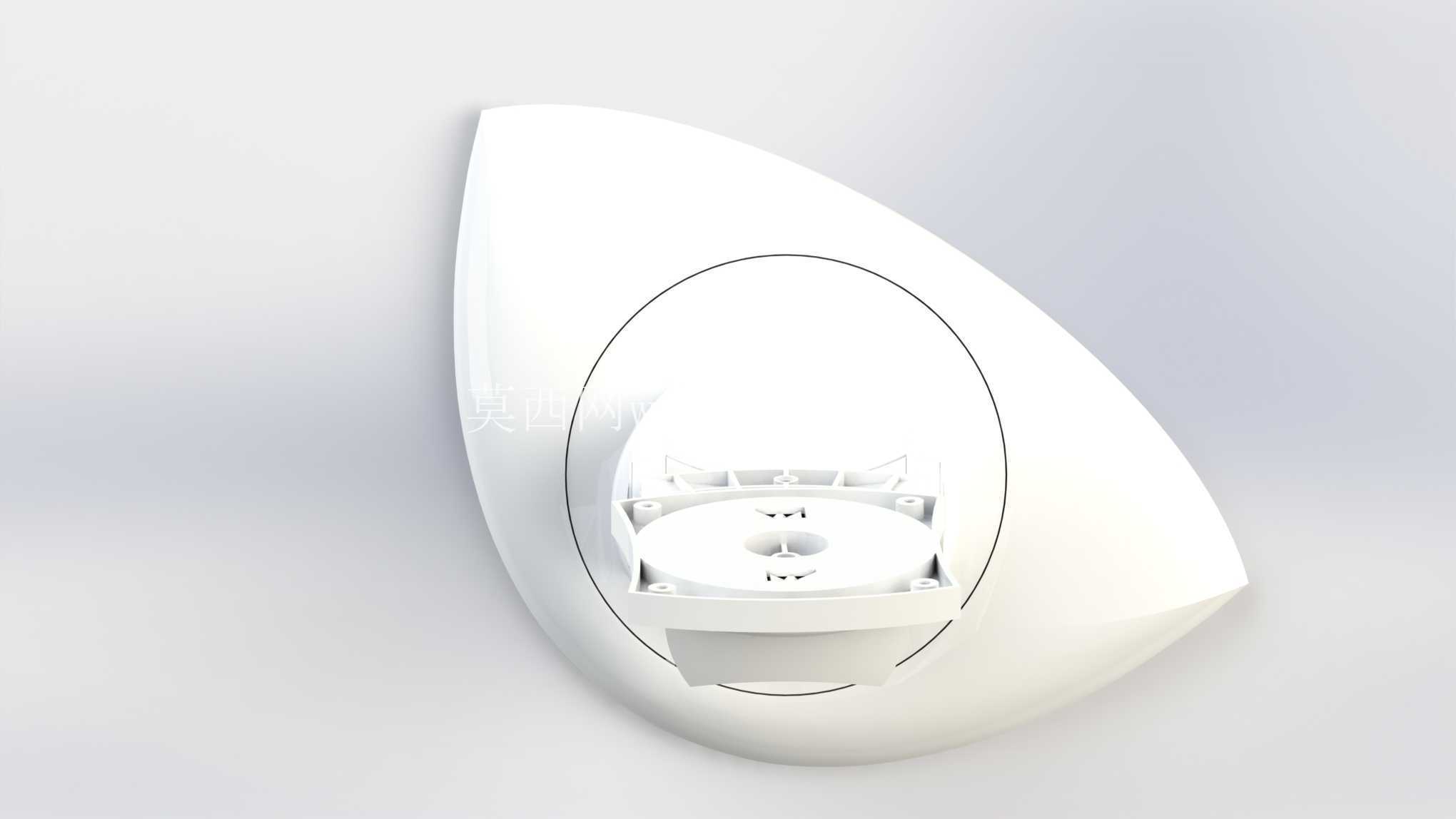

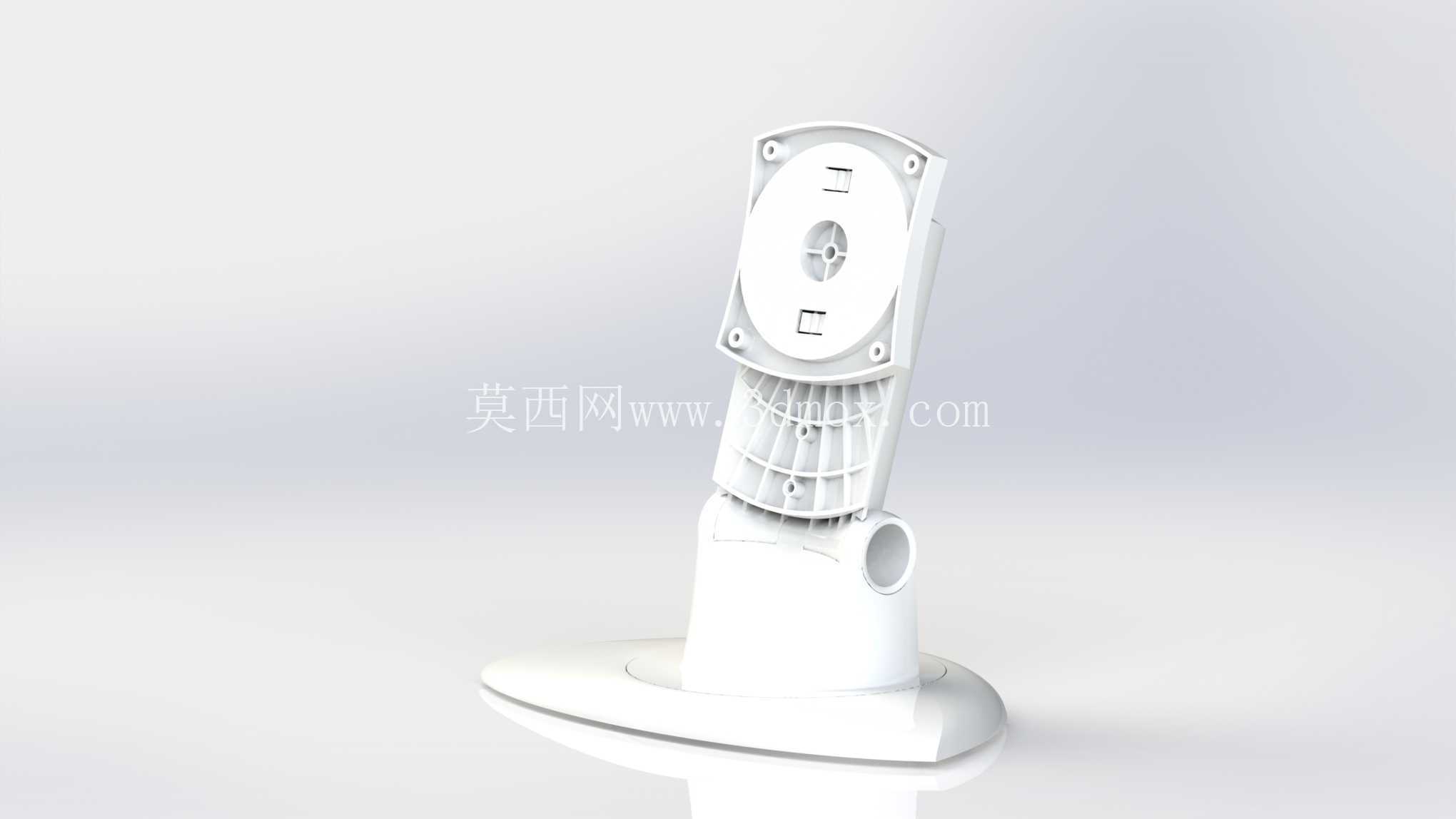

　　日常桌面办公、工业设备操作台、小型嵌入式工控工位的显示终端安装场景中，适配VESA100孔距的支撑结构一直是小尺寸显示设备固定的主流选择，这款支撑座的设计完全围绕该标准孔位的安装需求展开，没有做多余的冗余结构，整体造型贴合桌面使用的视觉协调性，底座采用宽幅弧形轮廓，放置在平整台面时能提供足够的抗倾覆力矩，不需要额外打孔固定也能满足常规操作下的稳定性要求，若应用在振动较强的工业操作台场景，底座预留的沉孔结构也支持穿装螺栓完成刚性固定，适配不同场景的安装需求。

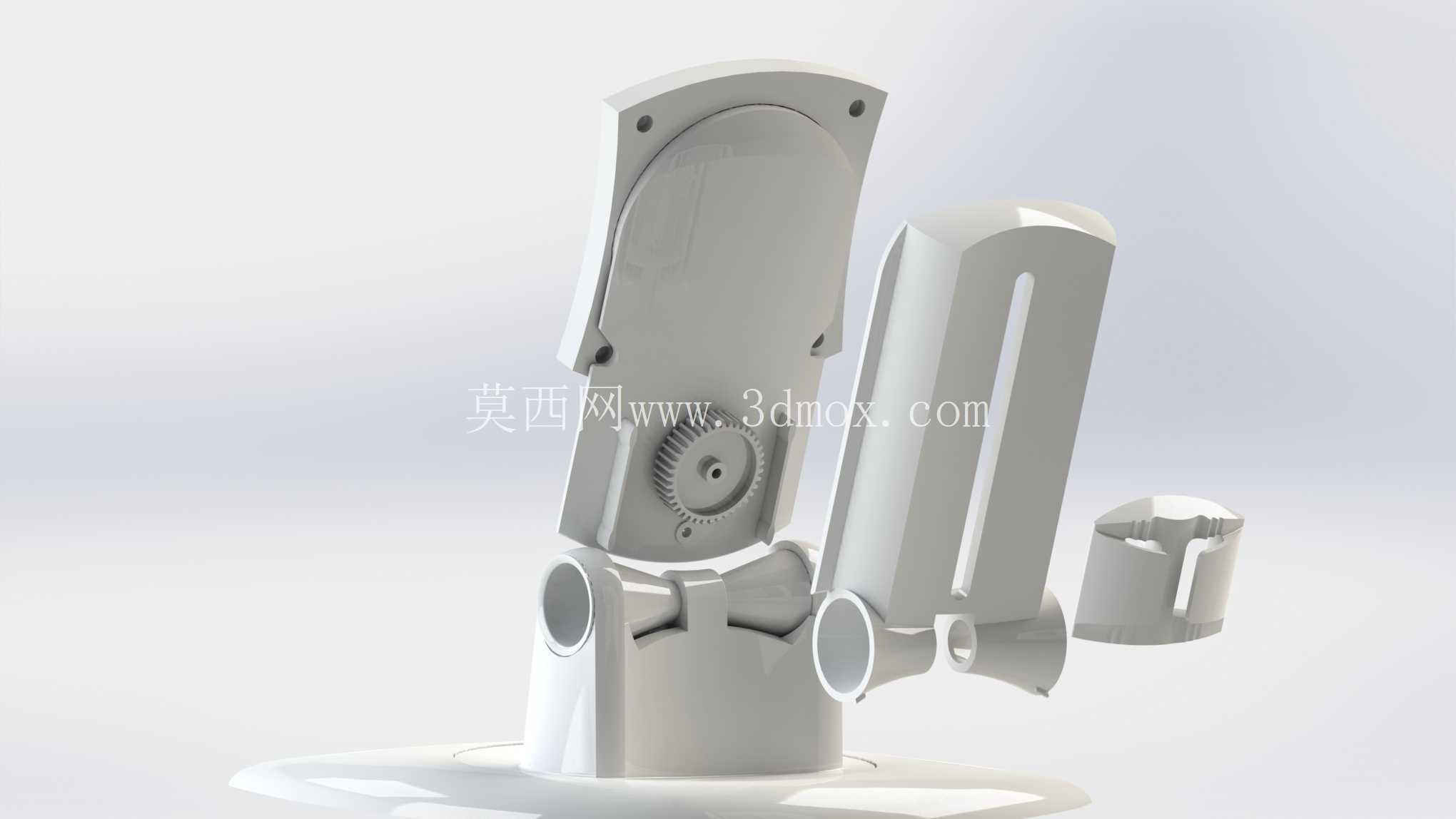

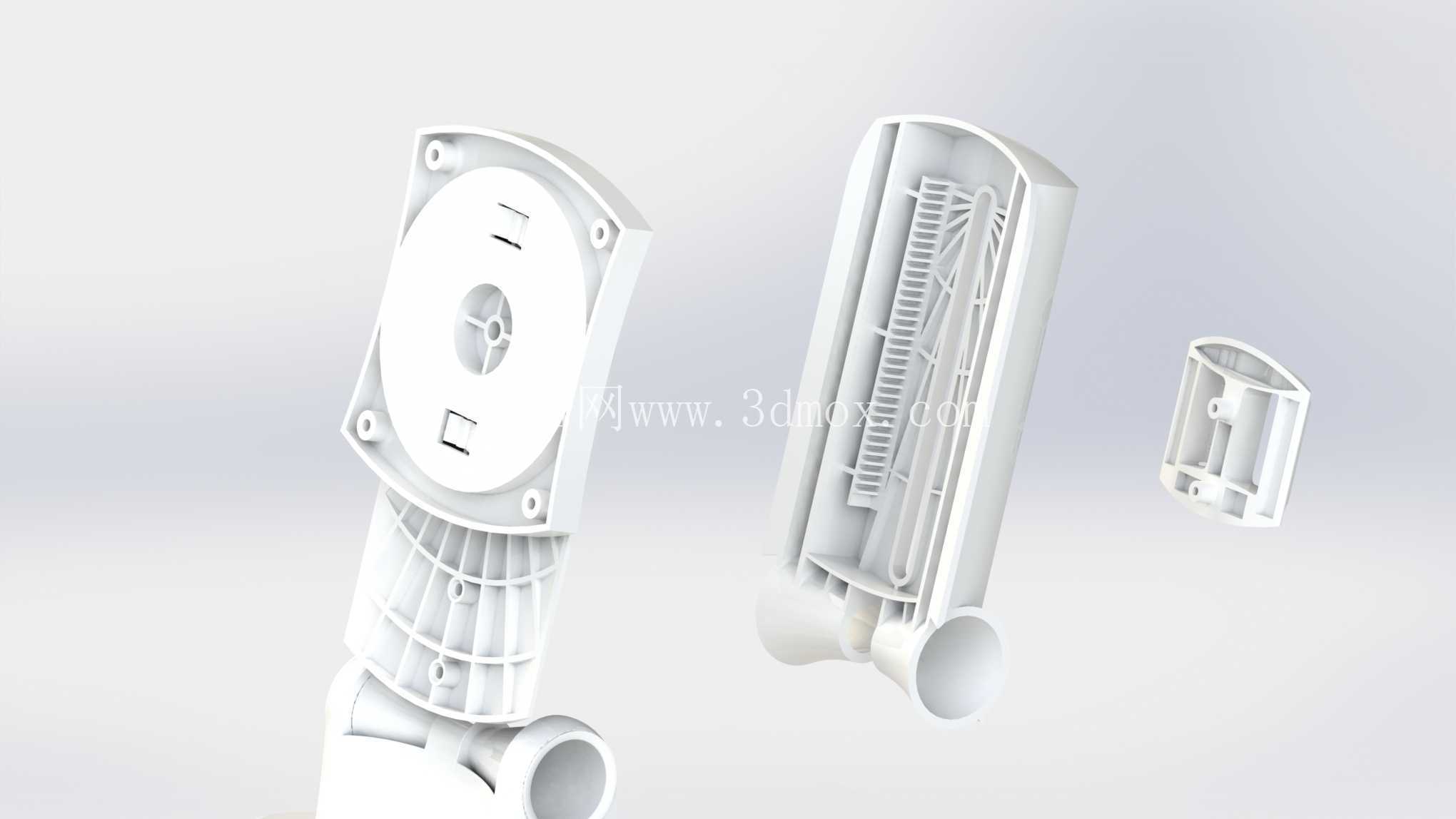

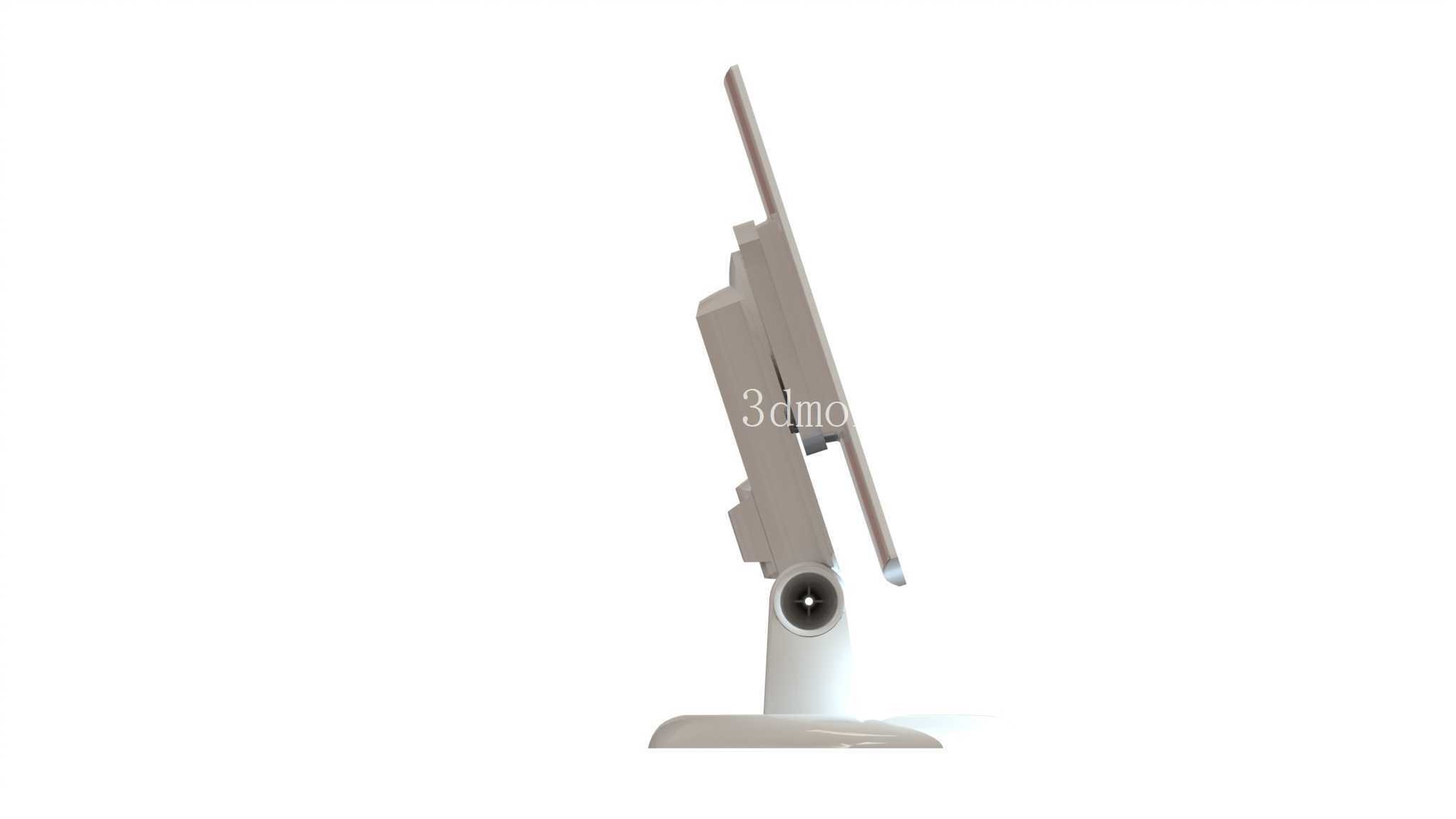

　　从功能实现逻辑来看，这款支撑座的垂直升降运动依托内置的齿条齿轮啮合结构完成，和常见的摩擦式升降结构不同，齿轮齿条的传动形式能实现任意高度位置的精准锁止，不会出现长期使用后支撑力下滑、显示器自动沉降的问题，垂直滑动的导槽采用一体化注塑成型的内嵌轨道，滑动副的配合间隙控制在0.2mm以内，升降过程中不会出现左右晃量，操作手感顺滑无卡顿。除了垂直方向的位置调整，支撑座的颈部连接结构预留了旋转自由度，支持显示面板在水平方向做正负15度的角度偏转，也能完成一定范围内的俯仰角度调整，使用者可以根据自身的坐姿高度、视线角度灵活调整显示面板的位置，缓解长期固定视角带来的颈部疲劳，不管是坐立办公还是站立操作设备，都能找到合适的观看角度。

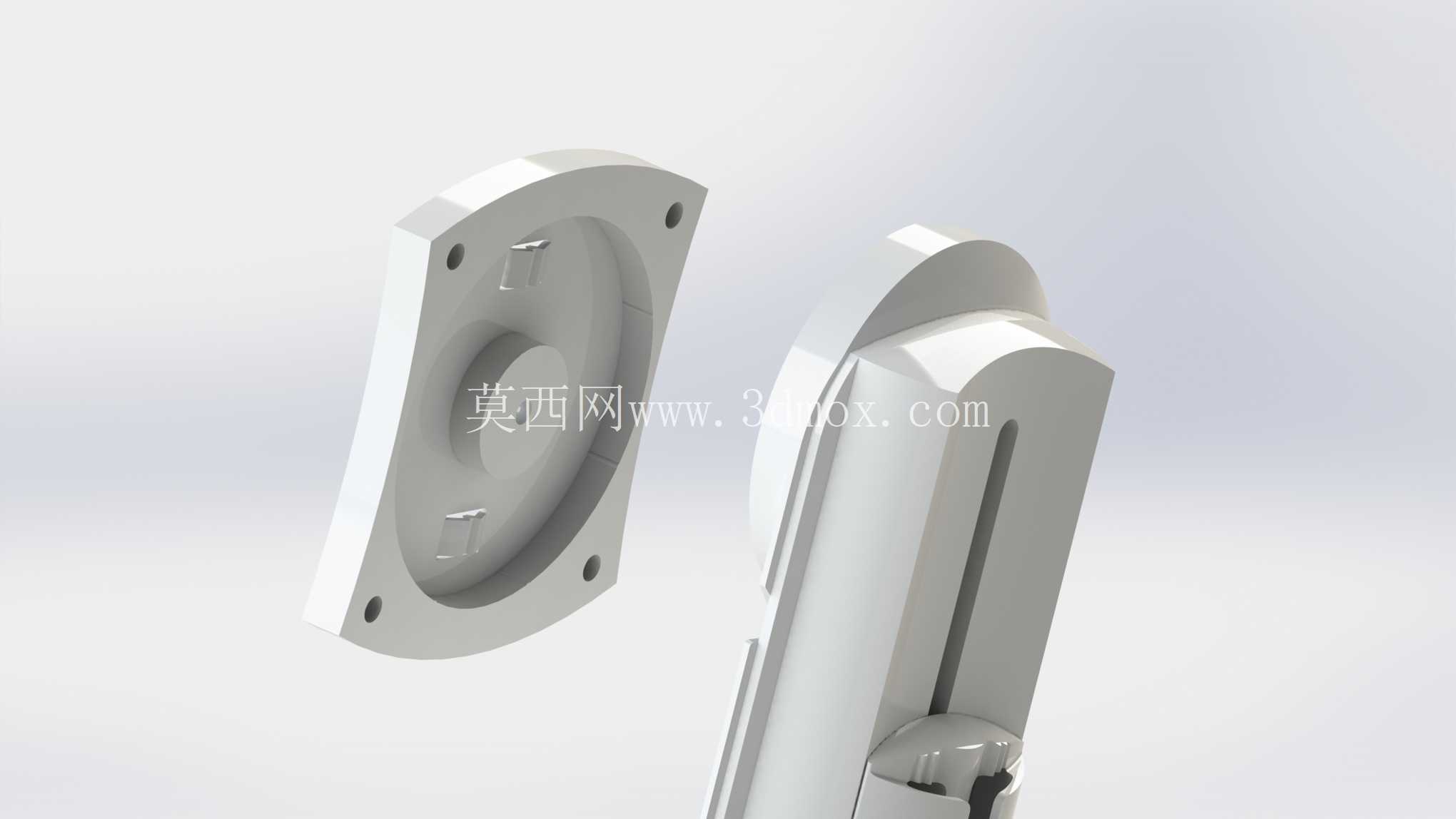

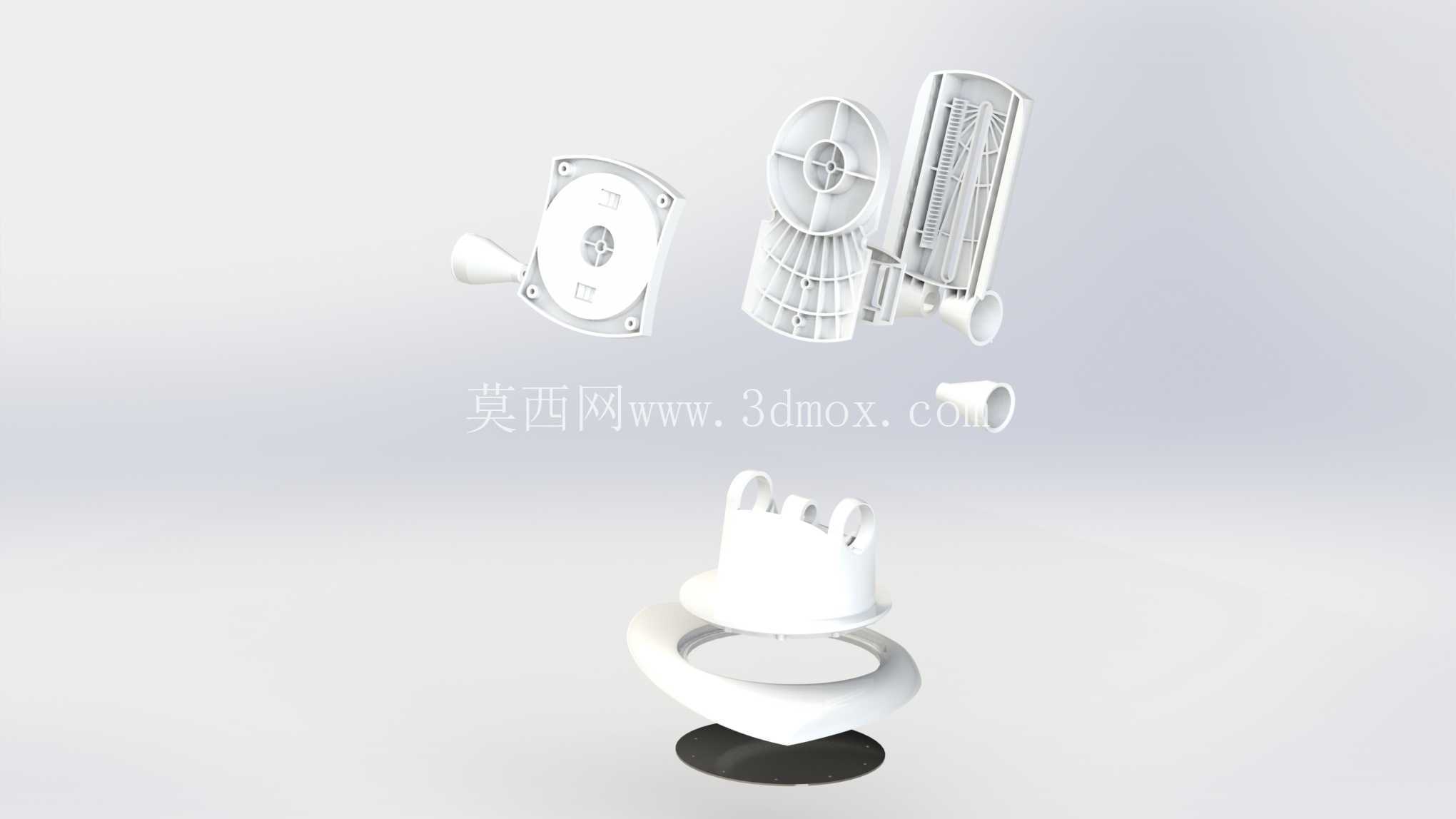

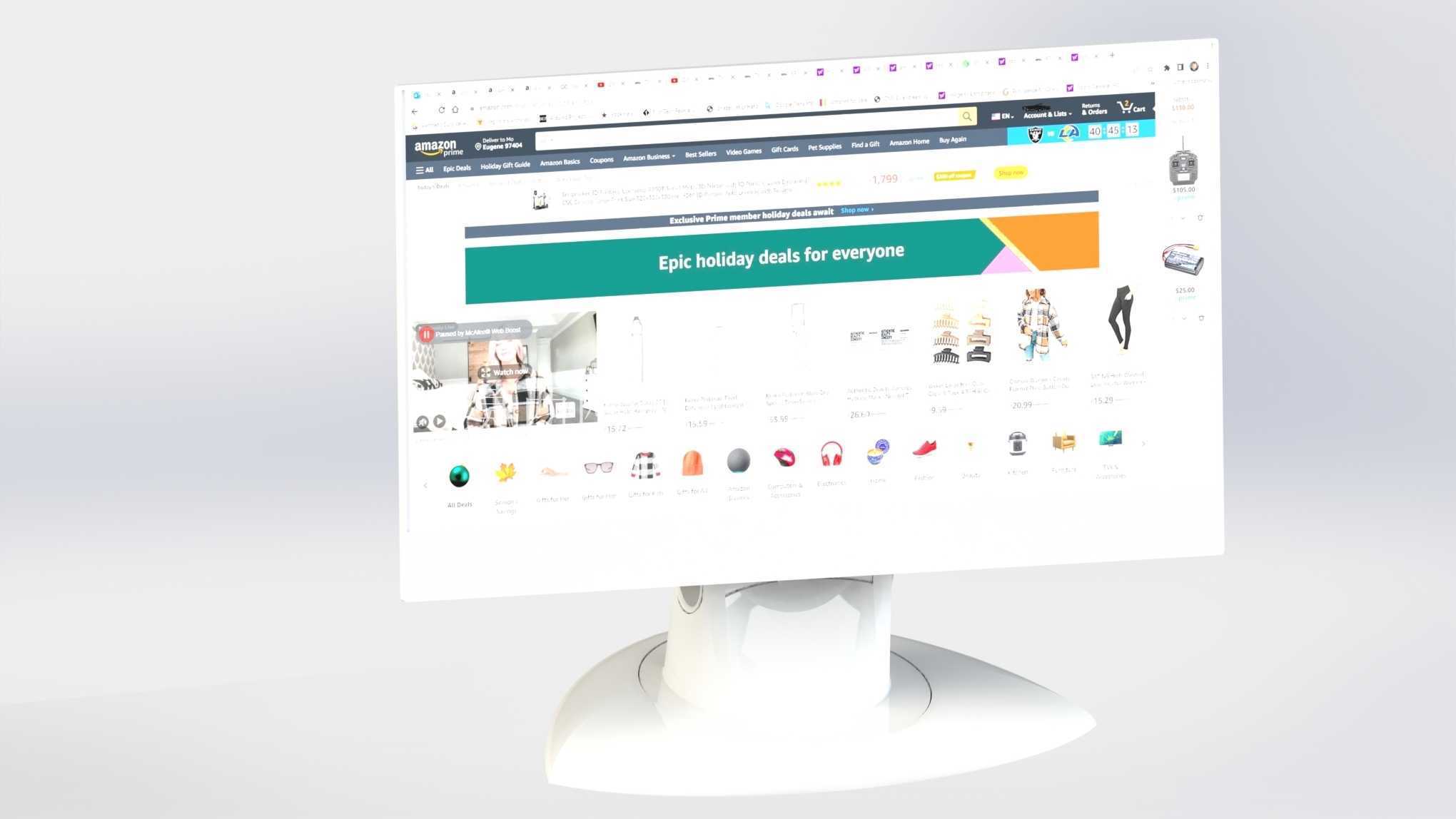

　　设计过程中优先考虑了3D打印原型制作的工艺可行性，所有结构的壁厚都控制在2.5mm到3mm之间，没有出现小于1mm的薄壁结构，也没有大角度的悬空打印面，不需要额外添加大量支撑结构就能完成FDM工艺的打印制作，打印完成后仅需要简单去除少量支撑毛刺就能完成组装，齿轮和齿条的啮合间隙在建模时就预留了0.15mm的打印公差补偿，不需要二次打磨修配就能实现顺畅的传动效果。安装边界方面，支撑座的底座最大宽度为220mm，前后纵深为180mm，放置在桌面上占用的台面空间较小，不会挤占键盘、鼠标等其他外设的放置区域；垂直升降的总行程为120mm，能覆盖大部分使用者坐姿状态下的视线高度调整需求；顶部的VESA安装面严格遵循100mm*100mm的标准孔距设计，适配市面上绝大多数17到27英寸、重量在8kg以内的液晶显示面板，安装时只需要将面板背面的孔位对准安装座的四个固定孔，拧入四颗M4规格的固定螺丝就能完成安装，不需要额外的转接配件。

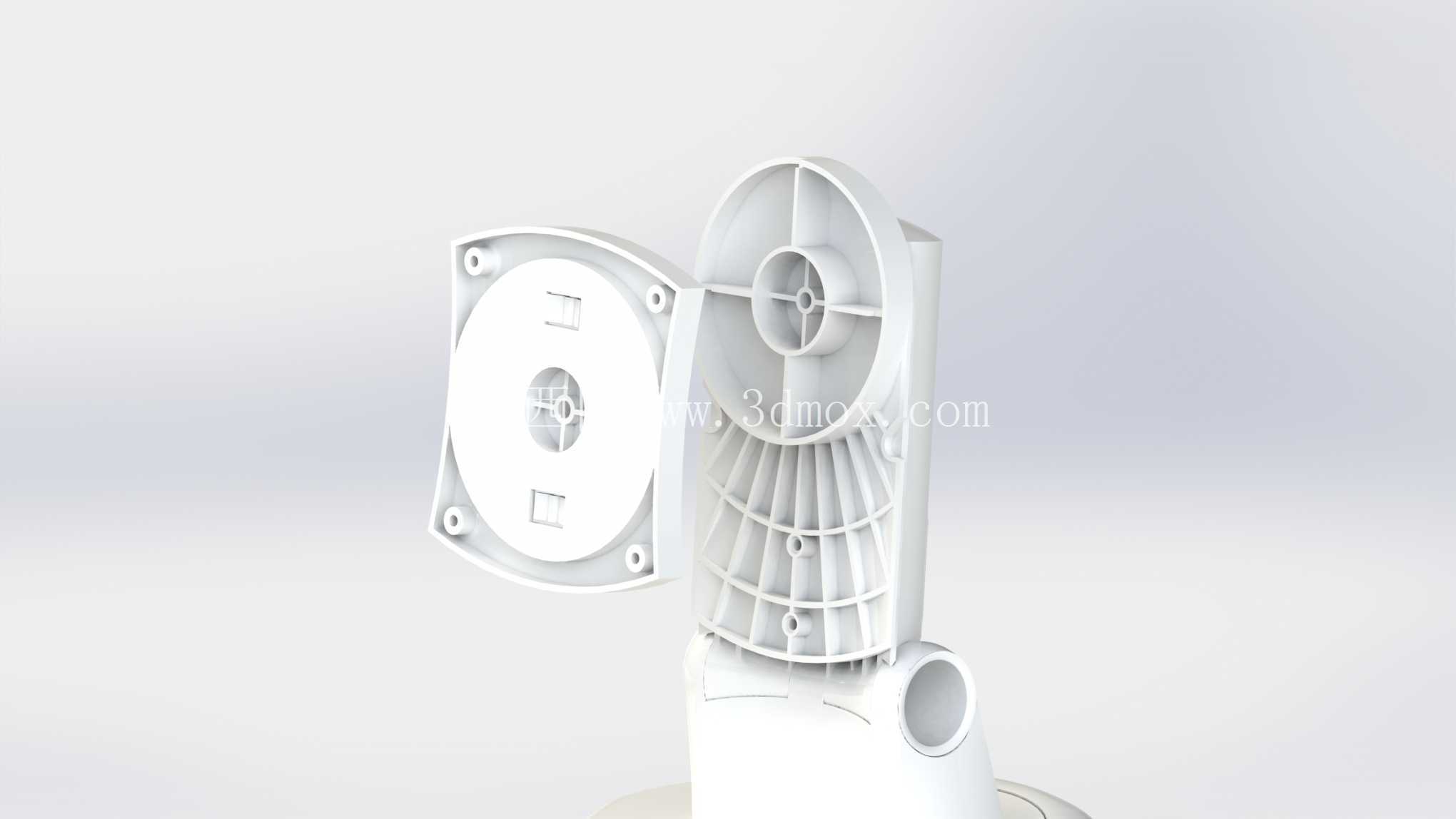

　　结构细节上，支撑座的旋转关节处设置了阻尼调节结构，通过调整关节处的锁紧螺母松紧度，就能改变旋转和俯仰调整的阻尼力度，既可以调整到合适的阻尼让面板悬停在任意角度，也可以锁紧螺母将面板固定在特定角度，适配固定工位的显示需求。内部的传动齿轮采用直齿圆柱齿轮设计，模数为1，齿宽8mm，足够承受常规显示面板的重量载荷，长期使用也不会出现齿面磨损导致的传动间隙过大问题。整个支撑座的外壳采用流线型过渡设计，没有尖锐的棱角，日常使用中不会出现磕碰划伤的风险，外露的滑动槽口做了倒圆角处理，调整高度时不会划伤手部，整体外观简洁大方，不管是家用桌面、办公工位还是工业设备的操作控制台，都能和周边的设备环境保持协调，不会出现突兀的视觉感受。
