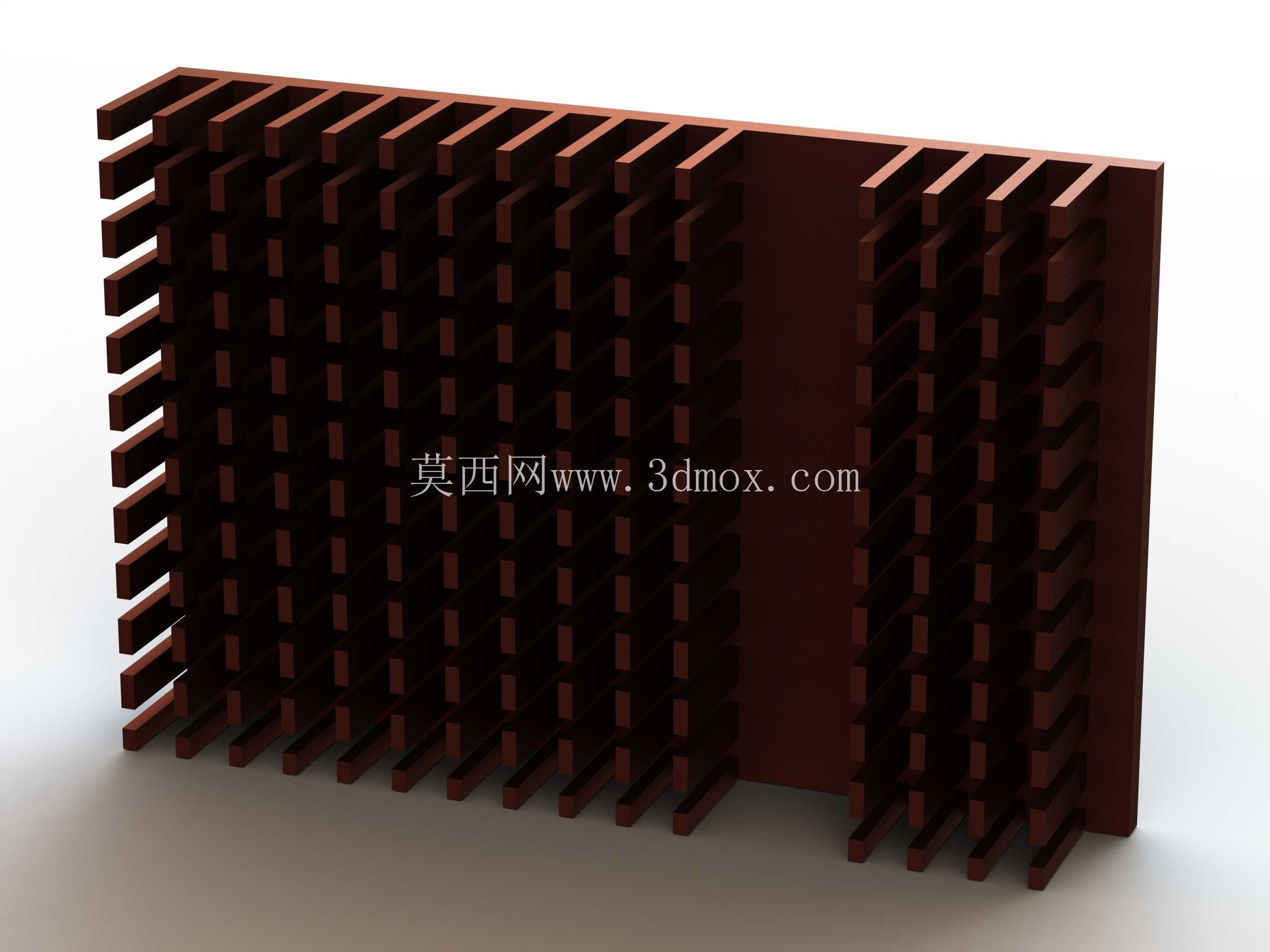

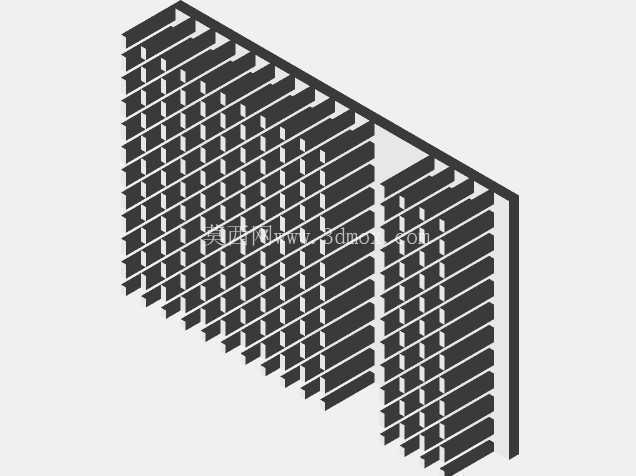

计算机显卡用铝挤式针柱散热结构

　　日常做消费电子结构设计时，显卡散热的适配一直是绕不开的环节，尤其是中小功耗的入门级独立显卡、工业控制用板载显卡，不需要复杂热管+鳍片的高成本方案时，这种一体铝挤成型的针柱式散热结构是性价比极高的选择。这类散热结构的核心应用场景覆盖桌面办公电脑的入门独显、工业PC内置的显示模块、嵌入式工控板的显示输出单元，甚至部分低功耗算力板的辅助散热区域，核心作用是通过自身的金属导热属性，将显卡核心芯片工作时产生的热量快速传导到整个散热结构表面，再配合机箱风道或者独立小风扇的强制对流，把热量散到周边空气中，避免芯片因为结温过高触发降频、死机甚至硬件损坏。

　　从功能特性上看，这种一体针柱结构和常见的平行鳍片散热有明显区别，针柱的排布是纵横双向留足通风间隙，不管是轴向进风还是侧向走风，气流都能顺着针柱之间的缝隙穿过整个散热体，不会像平行鳍片那样只有顺着鳍片方向的风阻才低，对机箱内部杂乱风道的适配性更好，哪怕是没有设计独立显卡散热风道的紧凑机箱，也能依靠机箱内部的乱流完成基础散热。而且整个结构是一体挤压成型，没有鳍片扣合、热管焊接的接触热阻，只要底座和芯片表面的接触平整度控制到位，导热效率不会因为组装环节的公差打折扣，量产时的一致性也更好，不会出现焊接类散热器个体导热性能差异大的问题。

　　设计这类散热结构的时候，首先要卡的就是安装边界尺寸，这款散热结构的宽度为45毫米，长度为68毫米，整体高度12毫米，这个尺寸刚好适配大部分ITX紧凑机箱、薄型工控机的显卡安装空间，不会和旁边的内存插槽、PCIe扩展卡、机箱侧盖产生干涉。底座部分的厚度设计需要兼顾导热储热和整体重量，太薄的话热量横向扩散速度不够，会导致芯片正上方的区域温度远高于边缘区域，热量没法快速分散到所有针柱上；太厚的话会增加不必要的重量，长期使用可能因为震动导致显卡PCB变形，甚至压坏核心芯片的封装。针柱的尺寸和排布密度是设计的核心，针柱太密会大幅提升风阻，小风量风扇吹不透，反而导致散热效率下降；针柱太稀的话整体散热面积不够，没法把热量及时散出去，需要结合目标散热功耗、配套风扇的风压风量参数反复调整，在散热面积和风阻之间找平衡点。另外针柱的边角都做了微小的倒角处理，一方面是挤压成型时的工艺要求，避免脱模时出现毛刺、缺料的问题，另一方面也能减少气流穿过时的尖锐边角扰流，降低风噪，这对办公场景用的电脑来说很重要，不会因为散热产生明显的噪音影响使用体验。

　　实际选型适配的时候，还要注意底座的安装孔位设计，这类小尺寸显卡散热一般采用弹簧螺丝固定或者卡扣固定，安装时的压力需要控制在合理范围，既要保证散热底座和芯片表面的导热垫或者导热硅脂充分接触，又不能压力过大导致芯片封装、PCB板产生形变。另外因为是铝材质，表面做了氧化处理，既可以提升铝表面的抗腐蚀能力，避免长期使用出现氧化层降低导热效率，深色的氧化层也能提升一定的热辐射能力，在无风扇被动散热的场景下，辐射散热的占比会更高，能进一步提升低负载下的散热效果。很多人做设计时容易忽略散热结构的重量对PCB的影响，这款全铝结构的重量控制得比较轻，哪怕是竖直安装的显卡，长期使用也不会因为重力导致散热结构歪斜、接触不良，适配场景更灵活，不管是卧式机箱还是立式机箱都能稳定使用。

　　在工业场景的应用里，这类散热结构的可靠性优势更明显，因为没有活动部件、没有焊接结合面，长期在多尘、一定震动的工业环境下使用，不会出现鳍片脱落、焊接开裂的问题，维护成本极低，只需要定期用气吹清理针柱缝隙里的积灰就能保持散热性能，比带热管、多零件组合的散热器耐用性更强。做三维建模的时候，这类针柱结构不需要做复杂的曲面，重点是要还原每个针柱的位置、尺寸以及底座的安装孔位、接触平面的平整度要求，方便后续做装配干涉检查、热仿真分析的时候得到准确的结果，尤其是做热仿真时，针柱之间的流体域网格划分要足够细致，才能准确模拟气流穿过时的换热效果，验证设计的散热能力是否满足芯片的TDP要求，避免开模量产之后才发现散热能力不足，造成不必要的成本损失。
