带安装耳的环形连接固定项圈结构

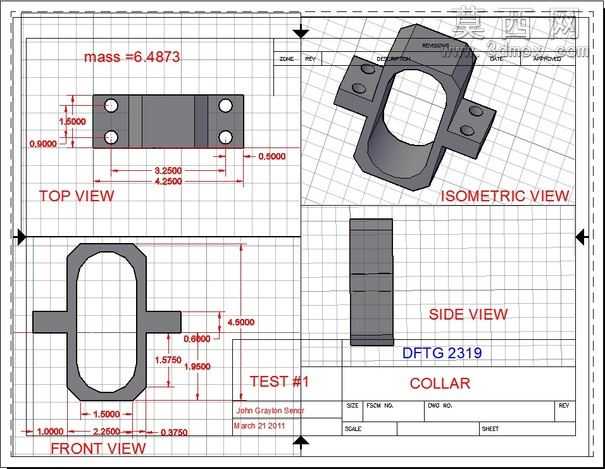

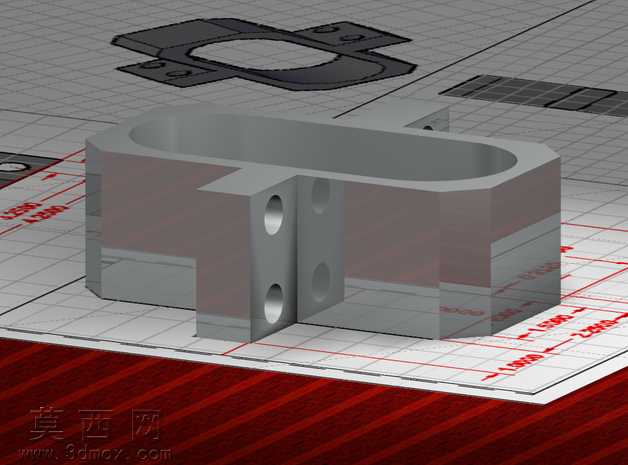

本作品为一款环形连接固定项圈的三维参数化建模成果，建模过程严格遵循机械制图规范，以多视图投影逻辑完成全尺寸结构还原。建模初期先梳理工程图标注的所有尺寸参数，以顶视图、前视图、侧视图的投影关系为基准，先绘制主体环形的截面轮廓，通过拉伸特征生成基础环形基体，环形截面为长圆形结构，内壁与外壁的轮廓尺寸严格匹配标注的1.5000、2.2500等核心参数，保证环形通道的尺寸精度满足装配需求。主体结构完成后，在环形基体两侧对称设计带安装孔的凸耳结构，每侧凸耳设置两个同轴安装孔，孔位的中心距、凸耳厚度、凸耳外伸长度均严格对应工程图标注数值，凸耳与环形基体的衔接处做平滑过渡处理，避免应力集中问题，同时保证结构的一体性。建模过程中同步完成质量属性测算，最终模型质量与工程图标注的6.4873数值完全吻合，验证了建模尺寸的准确性。材质配置上选用常用的结构钢材质，赋予模型哑光金属质感，渲染阶段采用等轴测视角搭配三视图布局展示，清晰呈现项圈的整体形态与各部位结构细节，所有倒角、棱边的细节处理均按照机械加工工艺要求设置，既保证模型的可视化效果，也能直接用于后续的工程出图、装配模拟、3D打印或数控加工编程环节。整个建模过程以参数化驱动为核心，所有尺寸均可通过参数表快速调整，方便后续根据不同的装配场景修改项圈的规格尺寸，具备良好的可编辑性与复用性，结构设计兼顾了安装便利性与连接稳定性，两侧凸耳的安装孔可通过螺栓实现项圈与其他构件的快速固定，环形内腔可用于穿设轴类、管线类构件，实现定位与紧固的功能。
