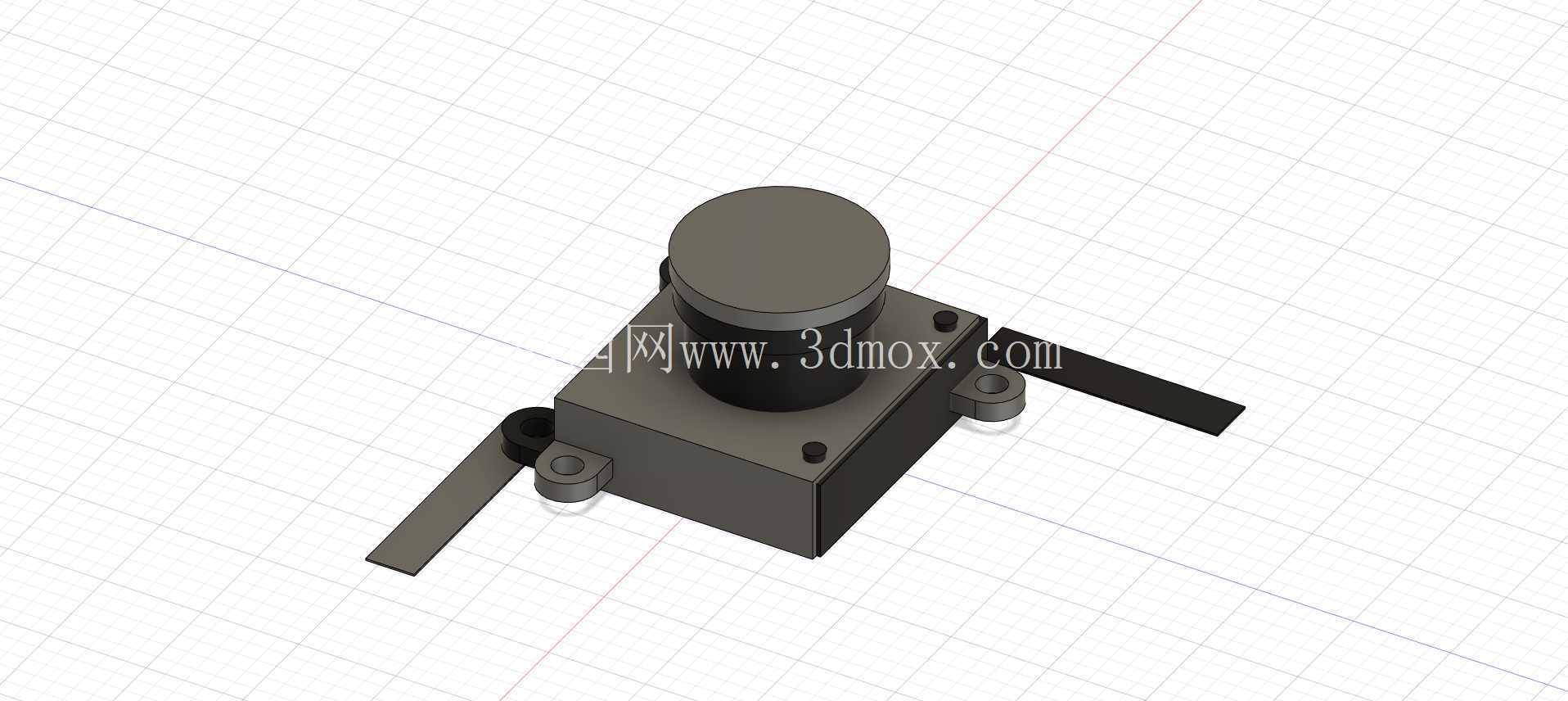

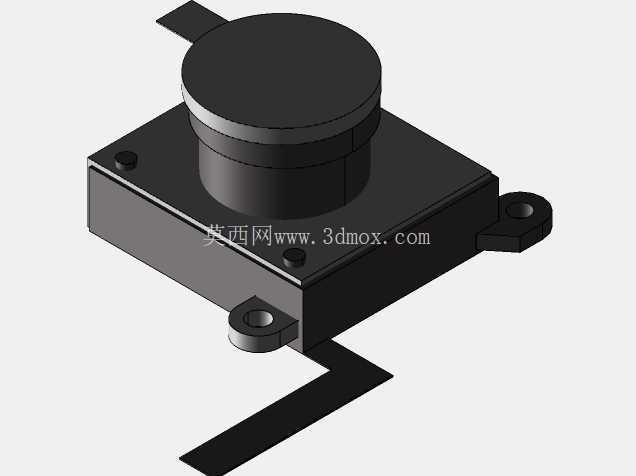

掌机摇杆电位器组件三维结构

　　在手持游戏设备的交互系统设计中，摇杆输入组件是决定操作手感与设备可靠性的核心结构件，本次拆解建模的摇杆组件，覆盖PS Vita与Nintendo Switch两类主流掌机的通用摇杆结构特征，可作为掌机维修替换、第三方外设改装、自定义手持控制器开发的结构参考基准。从实际应用场景来看，这类摇杆组件广泛应用于便携式游戏掌机、小型手持遥控终端、便携工业操控手柄等空间受限的手持设备中，需要在极小的安装空间内实现X/Y双轴方向的角度位移检测，同时兼顾操作阻尼感、回中精度与长期使用的耐磨性能。

　　从结构设计思路来看，整个组件采用模块化集成设计，将电位器检测单元、摇杆复位机构、安装固定基座整合为一个独立的可替换单元，无需额外复杂装配即可直接焊接固定在设备主板上。基座部分采用耐高温工程塑料注塑成型，表面预留两个带定位凸台的安装孔，安装时可先通过定位柱与主板上的定位孔对齐，避免焊接过程中出现偏移，两个侧伸的焊接引脚直接与主板电路连通，传输摇杆位移产生的电位信号，省去了额外接线的工序，适配自动化SMT贴片焊接的生产工艺。摇杆操作帽下方的轴体与基座内部的滑动电位器联动，当用户推动摇杆向任意方向偏移时，轴体带动内部两个垂直分布的滑动电刷在电阻膜上滑动，将物理位移转化为对应比例的电压信号输出，设备主控通过采集两个通道的电压值即可换算出摇杆的偏移方向与偏移幅度，实现方向控制功能。组件内部集成了弹性复位结构，当用户松开摇杆时，复位结构会自动将轴体推回中心初始位置，保证无操作时摇杆输出信号处于中位零点，避免出现漂移问题。

　　从安装边界尺寸来看，整个组件的基座为方形结构，整体高度不超过15mm，横向与纵向的安装孔距适配两类掌机的主板预留安装位，操作帽的直径与突出基座的高度经过优化，既保证用户拇指操作时有足够的接触面积，又不会因为突出过高导致设备整体厚度增加，同时摇杆的最大偏转角度控制在合理范围内，避免过度偏转导致内部结构卡死或电位器过度磨损。在结构细节处理上，基座侧面预留的定位凸台可以与设备中框的对应卡槽配合，进一步限制组件在使用过程中的晃动，即使在用户大力操作摇杆的情况下，组件也不会出现松脱移位。焊接引脚采用扁平式设计，与主板焊盘的接触面积更大，焊接后的连接强度更高，能够承受长期使用过程中摇杆操作带来的侧向力，避免引脚脱焊导致的接触不良问题。

　　这类摇杆组件的阻尼特性经过调校，操作时的推力处于合适区间，既不会因为阻尼过小导致操作过于灵敏难以精准控制，也不会因为阻尼过大导致长时间操作手指疲劳，回中精度误差控制在极小范围内，能够满足游戏操作中对细微方向控制的精度要求。对于结构设计从业者来说，这类小型化集成输入组件的设计思路有很强的参考价值，尤其是在空间受限的手持设备结构设计中，如何在极小的体积内整合机械运动结构、信号检测单元与安装固定结构，同时兼顾装配便利性与长期使用可靠性，这类成熟量产组件的结构细节能够提供很多可借鉴的设计经验。在进行自定义手持控制器开发时，可以直接参考该组件的安装尺寸与引脚定义，在主板设计阶段预留对应的安装位与焊盘，大幅缩短开发周期，同时也可以基于该结构进行优化改进，比如调整摇杆阻尼、更换更长寿命的电位器单元、调整操作帽高度以适配不同的设备外壳造型。在维修场景中，该三维模型可以帮助维修人员快速理解摇杆组件的内部结构与安装方式，准确判断摇杆漂移、操作失灵等常见故障的产生原因，在更换组件时能够精准对位，避免安装不当导致的二次损坏。
