七寸高清触控液晶显示组件结构

　　这套七寸触控液晶显示组件的三维结构，面向嵌入式人机交互终端、便携检测仪器、小型数控操作面板以及DIY显示改装场景搭建。现场做设备布局时，屏幕本体往往不是孤立存在的，它需要和前壳开窗、缓冲泡棉、FPC弯折空间、驱动板固定位以及后盖避让腔一起校核，因此模型没有只做一块外观面板，而是把显示主体、侧边连接部件和驱动相关板件的相对位置拆开表达，方便结构工程师在整机里判断装配顺序。

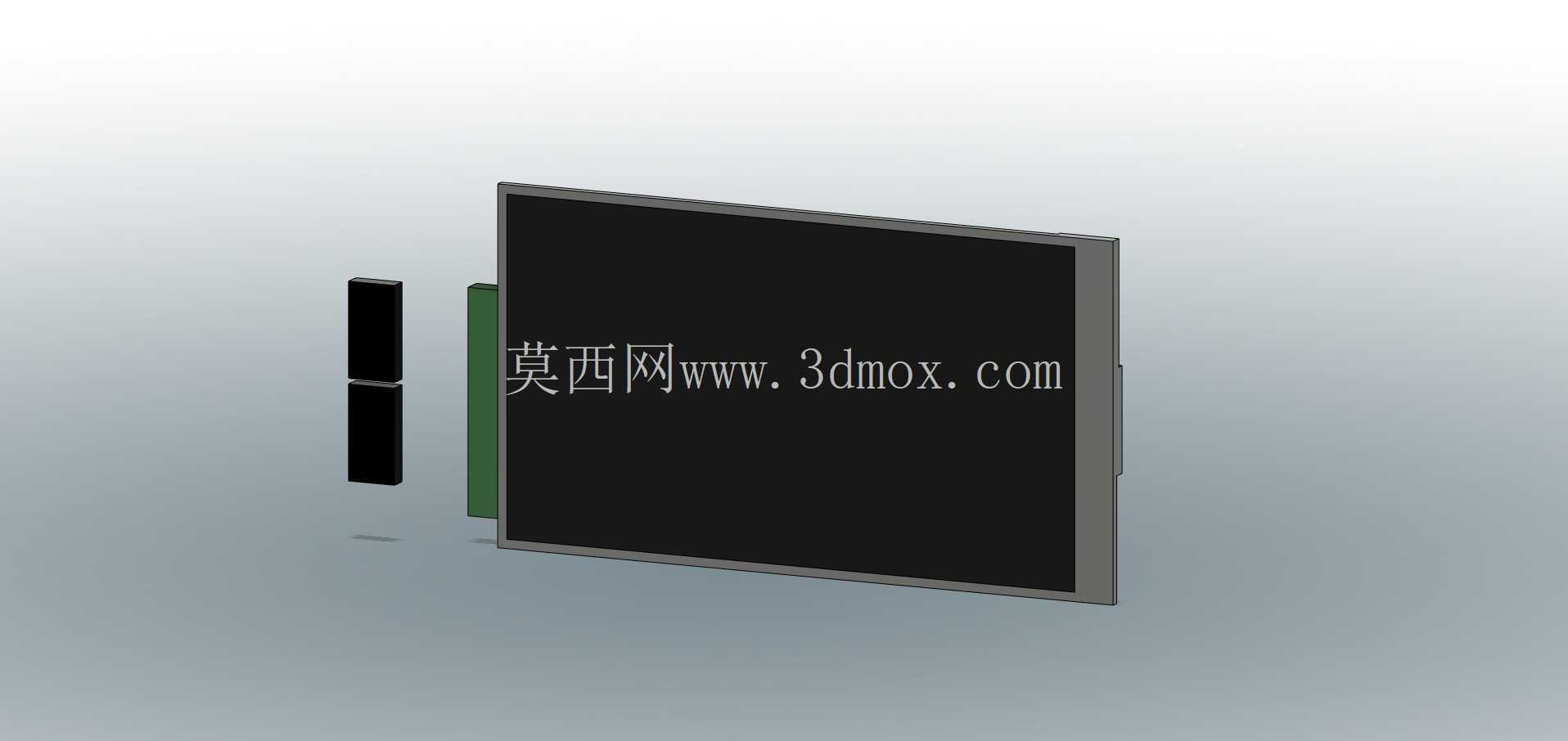

　　从实际用途看，这类屏幕承担图像输出与触控输入两项功能。高分辨率液晶面板能够显示密集的参数曲线、状态图标和操作按钮，电容触控层则让使用者直接在画面上完成选择、缩放和确认。在工业手持终端里，它要适配窄边框外壳；在桌面控制盒里，它又要留出排线转角和板卡堆叠距离。模型把屏幕正面黑区、外围支撑边框、背部厚度以及侧边细长连接部件分别建出，能够用于前期干涉检查，而不是仅作为效果图展示。

　　外形边界是建模时最需要控制的部分。七寸屏幕的有效显示区按16:9高清比例展开，外围保护边框比可视区宽出一圈，背部并非完全实心平板，而是要容纳液晶层、触控层、背光模组和封装边墙。工程上不能只按正面长宽开孔，还必须确认总厚度、侧边FPC出线位置以及驱动板与屏体之间的安全间隙。若外壳内壁直接压到屏边，运输振动后容易产生亮斑或触控误触发；若排线弯折半径过小，长期开合维护又可能造成线路损伤。因此在结构设计中，前壳通常采用台阶限位，屏幕正面通过泡棉或胶条缓冲，背部用筋位轻压，避免刚性夹持。

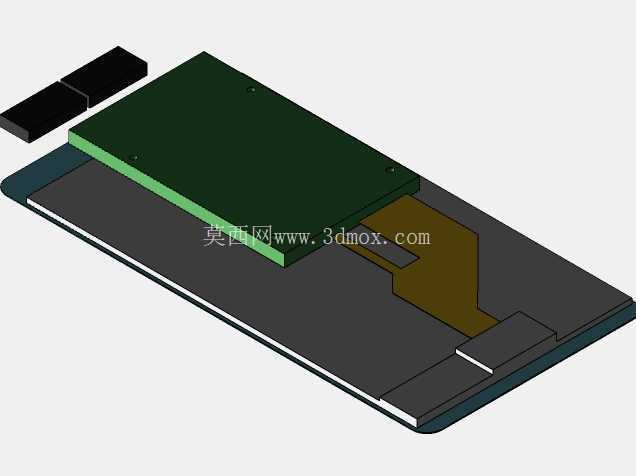

　　设计思路上，组件拆分遵循显示链路的真实装配关系。屏体作为最大零件居中布置，黑色显示面保持平整，侧边窄边框用于承载封装和固定；连接用柔性排线从屏侧引出，在整机中需要规划S形或L形弯折通道；驱动板件位于屏体一侧，承担信号转换与背光供电，板上元件高度要和外壳内腔逐一核对。三维模型将这些部件按空间关系摆放，使设计者能直观看到板屏间距、排线走向和维修拆装方向。做外壳时，开窗尺寸应略小于可视区外缘以遮盖黑边，固定柱不能顶到液晶工作区，走线槽也要避开螺丝柱和卡扣。

　　在设备选型阶段，这类模型可用于验证屏幕朝向、安装姿态和人机操作高度。比如将其嵌入小型机床控制台时，操作者站立距离较近，高清面板可以显示更多轴坐标和报警信息；用于便携游戏机或树莓派类显示项目时，触控功能又能减少实体按键数量。模型中各部件的比例关系有助于评估壳体壁厚、螺丝布局、散热孔位置以及后盖拔模方向。若后续需要加入钢化玻璃、遮光胶框或主板支架，也能以现有屏体边界为基准继续扩展，保证显示窗口、触控区域和内部电子件之间不发生冲突。
