5.7英寸工业级TFT液晶显示模组结构

　　在工业控制终端、嵌入式检测设备、小型人机交互界面的开发过程中，显示模组的选型与结构适配往往是决定设备整机装配效率与长期运行可靠性的关键环节，本次涉及的5.7英寸TFT液晶显示模组，是面向中小尺寸嵌入式显示场景开发的成熟方案，其结构设计充分考虑了工业场景下的装配兼容性与使用稳定性。从实际应用场景来看，这类尺寸的显示模组常被用于小型工业控制柜面板、便携式检测仪器、台式实验设备的交互界面，也可适配部分老旧设备的显示升级改造，相比更大尺寸的显示屏，它不会占用过多面板空间，同时640*480的分辨率足以承载参数显示、简易触控交互、状态波形绘制等常规功能，不会出现显示内容拥挤、关键参数辨识度不足的问题。

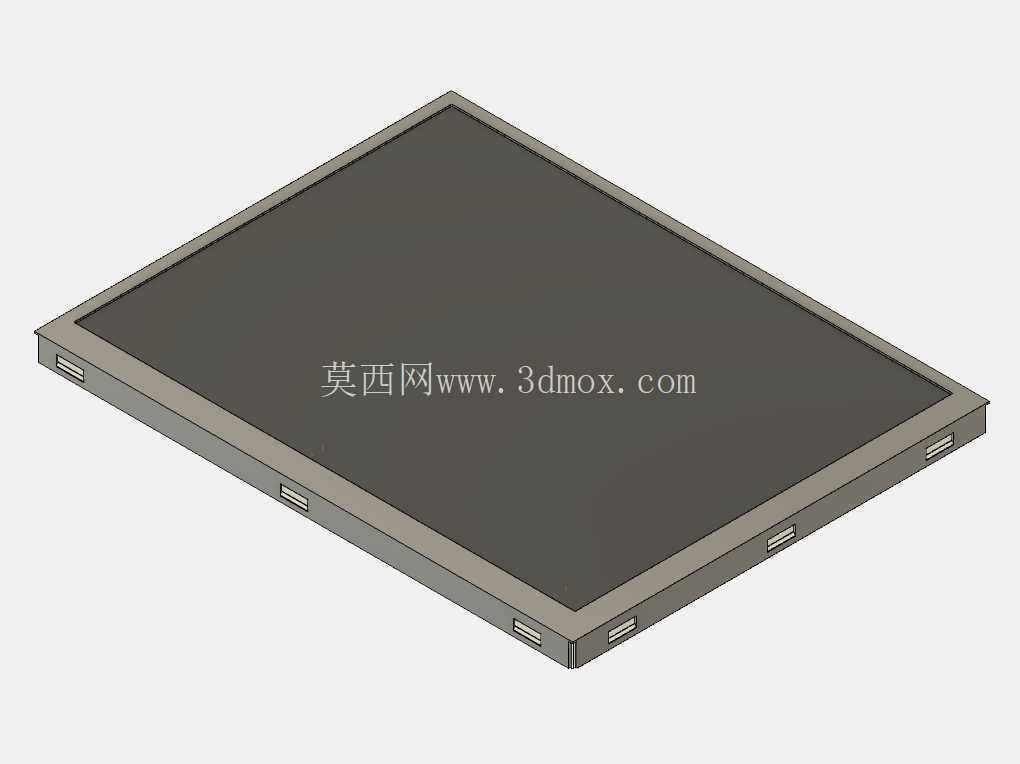

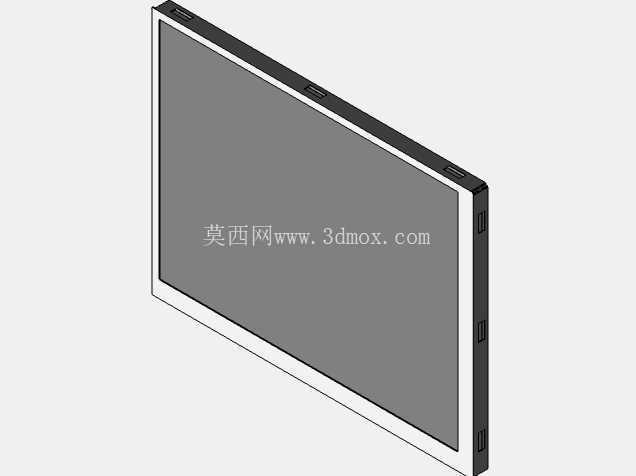

　　从产品功能特性来看，该显示模组采用TFT液晶显示技术，可视角度能够覆盖常规设备操作时的人员站位范围，屏幕表面的平整结构可直接贴合防护面板，无需额外做结构避让，模组侧边预留的接口位置统一排布在边框侧方，接线时不会与面板后方的安装筋位产生干涉，屏幕的金属边框采用一体化冲压成型，边框边缘做了微小的倒角处理，装配时不会刮伤操作人员的手部，也不会划破连接的柔性排线。在设计思路上，这款模组的结构完全围绕嵌入式安装的需求展开，整体外框为规则矩形，没有突出的异形结构，设计安装孔位时可以直接按照外框尺寸做周向限位，不需要针对局部凸起做单独的避空设计；屏幕的有效显示区域居中布置，边框的宽度均匀一致，在做面板开孔时，开孔尺寸只需要比屏幕显示区域大出固定的边框压合宽度即可，能有效降低面板加工的精度要求，减少加工成本。

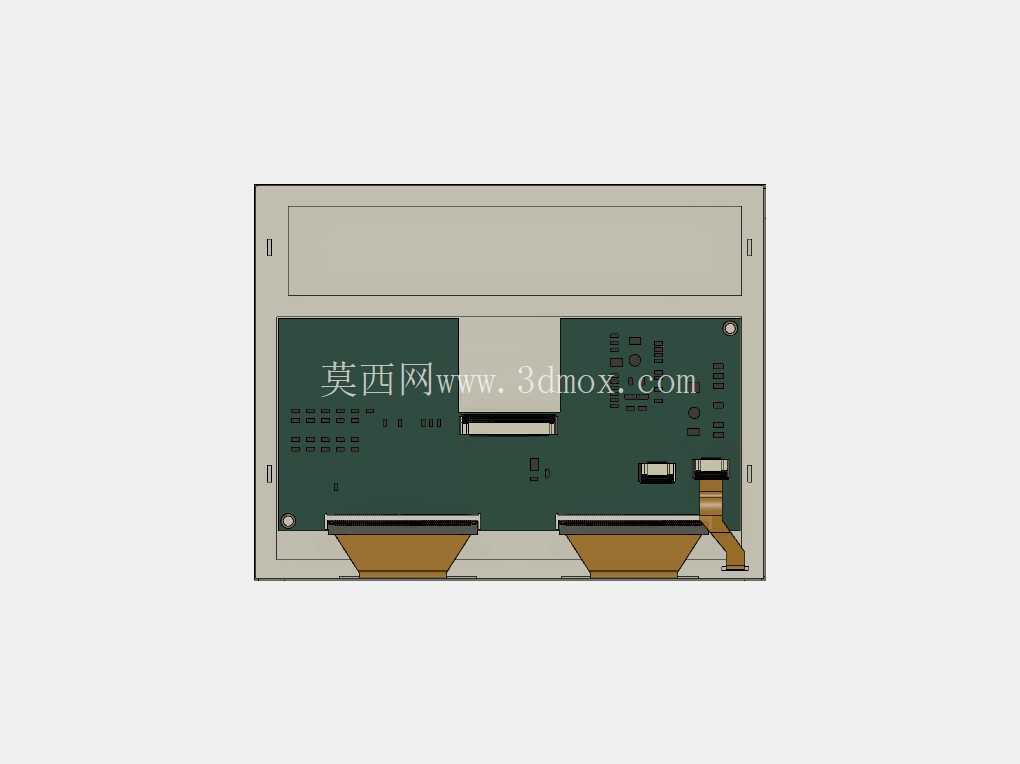

　　从外形尺寸与安装边界来看，模组整体厚度控制在较薄的区间，后方的驱动电路板与屏幕本体贴合固定，没有向外突出的元器件，安装时后方预留的走线空间不需要过大，适合内部空间紧凑的小型设备；模组侧边的固定点位均匀分布在四条边框上，安装时可以采用侧面压条固定或者背部卡扣固定的方式，不需要在屏幕正面做螺丝固定，能够保证设备面板的整体美观度，也避免了螺丝孔位进入灰尘、液体影响屏幕寿命。

　　在实际选型适配时，需要注意屏幕与前方防护面板之间的间隙控制，预留合适的缓冲泡棉厚度，既可以避免设备运行时的振动传导到屏幕导致显示异常，也能阻挡粉尘、水汽从面板缝隙进入设备内部；同时要注意侧边排线的弯折半径，不能过度弯折排线导致线路断裂，在结构设计时要给排线留出足够的弯折空间，避免装配时排线被边框挤压。这类显示模组的结构通用性较强，能够适配多数常规嵌入式安装场景，在做三维结构设计时，可以直接调用该模型进行整机装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少后期打样修改的次数，缩短设备开发的周期。对于需要做设备前面板集成的结构工程师来说，准确的模组三维模型能够帮助快速确定面板开孔尺寸、安装筋位高度、后方走线空间，避免因为尺寸偏差导致屏幕无法装入或者装配后出现缝隙过大的问题，同时也能提前确认接口位置与内部主板的排布是否匹配，优化整机内部的走线布局，提升设备内部的空间利用率。
