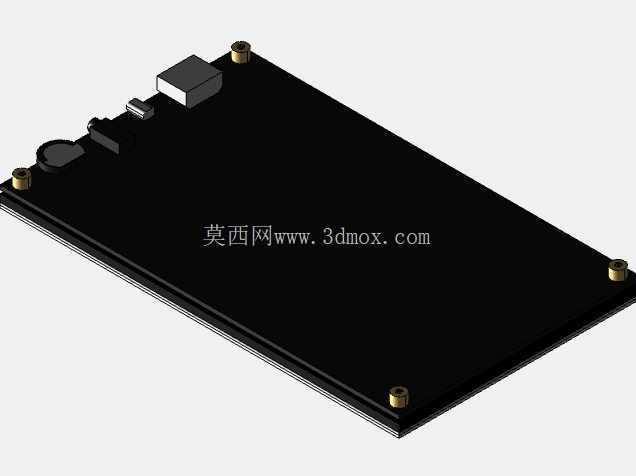

GeekPi七英寸电容式液晶触控显示屏

　　在嵌入式开发、小型智能终端搭建、便携检测设备改造的场景里，触控显示模块的选型往往要兼顾安装适配性、交互灵敏度与结构紧凑度，这款七英寸电容触控显示屏的三维结构，刚好覆盖了多数嵌入式项目的显示交互需求。从实际使用场景来看，这类屏幕常被集成在桌面级小型工控终端、树莓派等开源硬件开发套件、便携检测仪器的操作面板、自助服务终端的副操作屏位置，替代传统的按键加段码屏组合，实现图形化交互、参数可视化调整、操作流程引导的功能，相比电阻屏，电容触控的操作逻辑更贴合日常消费电子的使用习惯，不需要额外施加按压力度，轻触即可完成指令触发，戴薄款防静电手套操作时也能保持稳定的识别率。

　　从结构设计思路来看，整个模组采用板载一体化布局，将LCD显示面板、电容触控层、驱动电路、接口元件全部整合在同一块PCB基板上，没有额外拆分的驱动板结构，最大限度压缩了整体厚度，方便嵌入到内部空间局促的小型设备外壳内。屏幕四角设计了内嵌式铜柱安装孔，孔位高度与PCB板厚度做了匹配，安装时不需要额外加装支撑柱，直接通过M2规格螺丝就能从背部将屏幕固定在设备前面板的预留卡槽内，安装孔的位置公差控制在0.1mm以内，能避免安装后屏幕与面板边框出现错位、缝隙不均的问题。屏幕背部的接口元件排布做了避让设计，电源接口、信号传输接口、调节按键全部布置在PCB板的侧边位置，不会和背部的安装结构产生干涉，接线时可以顺着设备内部的走线槽布置线材，不会因为线材弯折顶到屏幕背部造成面板受力不均出现水波纹。

　　从外形尺寸与安装边界来看，屏幕的显示区域为标准七英寸16:9比例，整体外轮廓尺寸控制在合理范围内，面板边缘到显示区域的黑边宽度做了收窄处理，在保证边框结构强度的前提下，尽可能提升屏占比，适配多数小型设备的前面板开窗尺寸。屏幕整体厚度控制在较薄的区间，其中显示面板加触控层的厚度占整体厚度的七成以上，背部元件的凸起高度不超过3mm，嵌入安装时前面板只需要预留对应深度的沉台，就能让屏幕表面与设备外壳表面保持齐平，不会出现凸起积灰、凹陷积污的问题，适配工业场景下的设备清洁维护需求。屏幕侧边的元件高度没有超出PCB板的外轮廓，安装时侧边与设备外壳内壁的最小安全间隙只需要预留2mm，就能避免组装时刮伤元件、挤坏焊盘的问题。

　　从功能特性的结构匹配来看，电容触控层完全覆盖整个显示区域，触控识别的有效范围和显示区域做了精准对齐，边缘位置的触控漂移量控制在可接受范围内，不会出现边缘触控无响应、触发位置偏移的问题。板载的驱动元件全部采用贴片式封装，焊接在PCB板的背部，不会遮挡显示区域，同时元件的排布避开了屏幕背部的发热集中区域，工作时产生的热量可以通过PCB板均匀传导到安装螺丝柱上，借助设备外壳完成被动散热，不需要额外加装散热片，进一步压缩了整体占用空间。屏幕左上角预留的固定孔旁做了定位缺口设计，组装时可以通过缺口快速判断屏幕的安装方向，避免装反后接口位置错位需要返工拆解的问题。在实际设备集成过程中，这类屏幕的结构不需要额外设计定制的固定支架，只需要在前面板上开出对应尺寸的显示窗口，预留好四个安装孔位，就能完成快速装配，能大幅缩短结构设计的周期，降低定制结构件的加工成本，对于小批量试制的开发项目、开源硬件改装项目来说，这种标准化的安装结构能省去很多适配调整的工作量。
