台式机显卡防下垂支撑固定托架

　　在台式计算机硬件组装与长期运维场景中，大尺寸高性能显卡因自身重量偏大，长期卧式安装在主板PCIe插槽上时，会因重力作用出现端部下垂变形的问题，这类变形不仅会导致显卡金手指与插槽接触不良，引发显示信号中断、硬件识别异常等故障，长期应力集中还会造成主板PCB板弯折、插槽焊脚脱焊等不可逆硬件损伤，显卡支撑托架正是为解决这一实际工程问题设计的结构件。

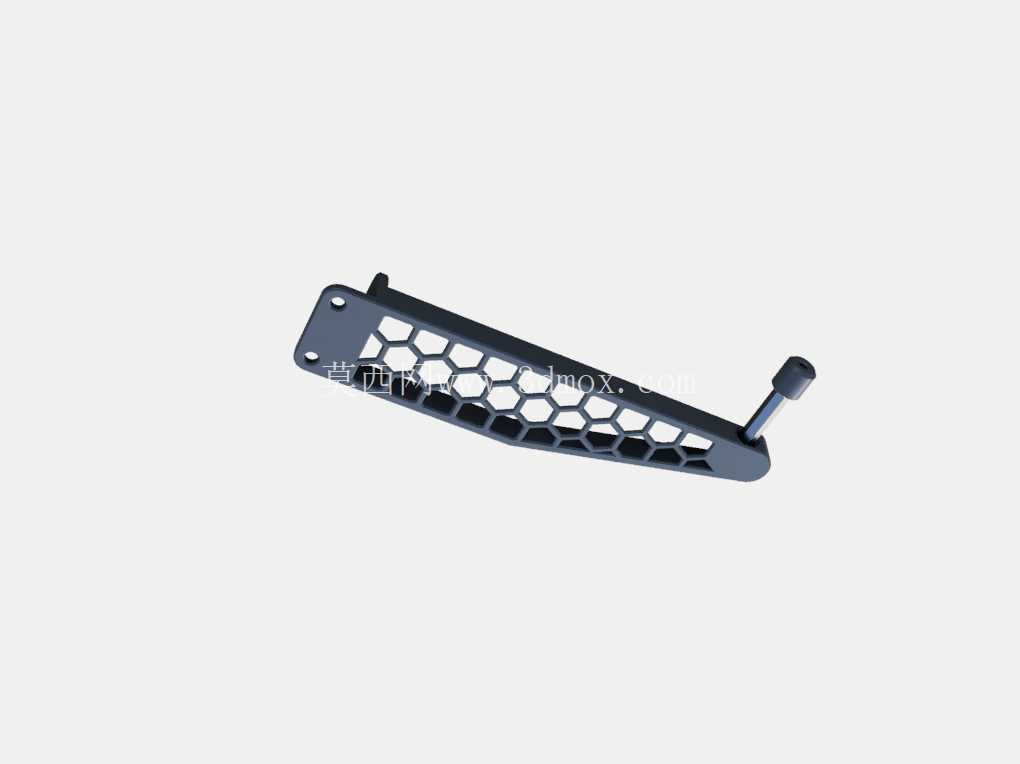

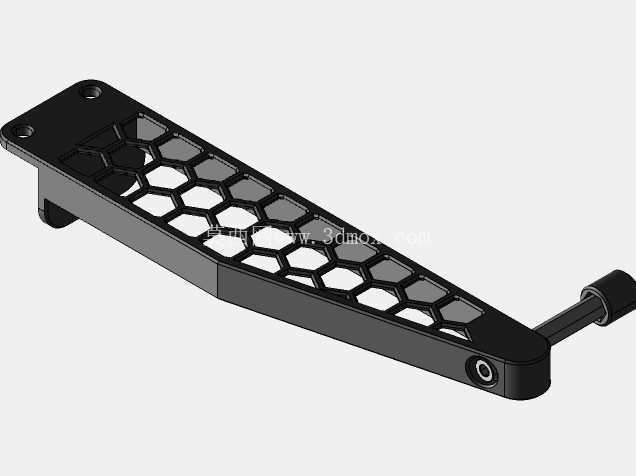

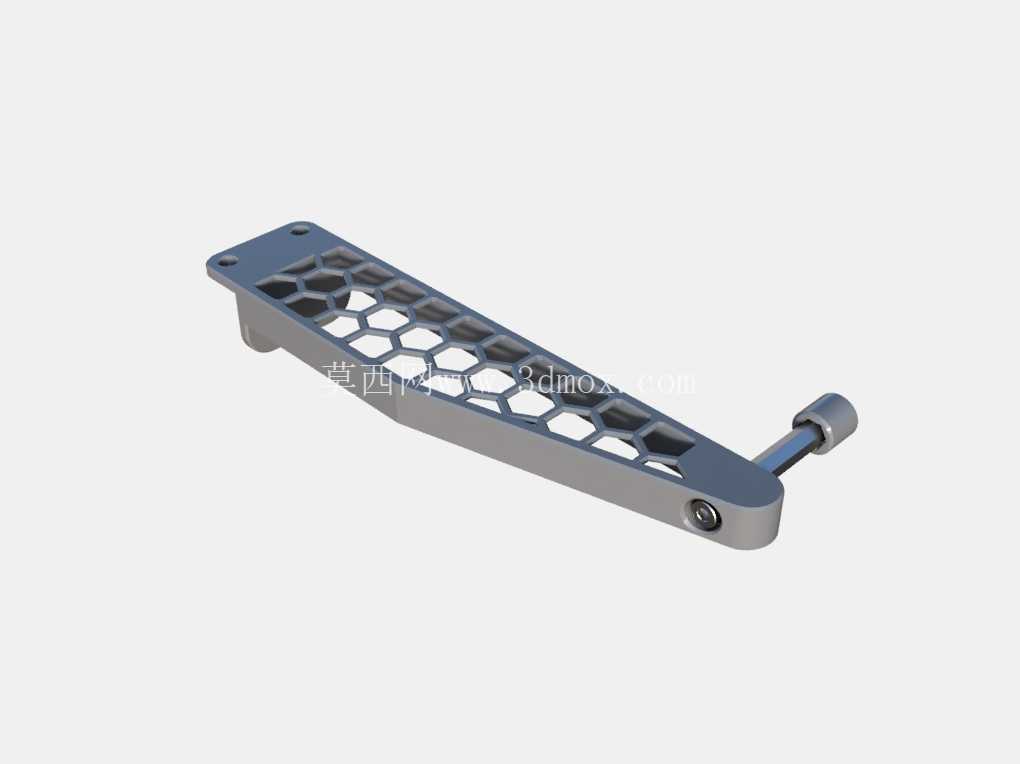

　　这款支撑件采用单端固定的悬臂式支撑逻辑，安装端设置两个对应机箱PCI挡板位的固定孔，可直接利用机箱原有PCI挡板的固定螺丝位完成安装，无需额外在机箱内部打孔或粘贴固定，不会破坏机箱原有结构，也不会占用机箱内部额外的硬盘位、风扇位等安装空间，适配绝大多数标准ATX、M-ATX结构的台式机箱。支撑臂主体采用镂空蜂窝状结构设计，在保证整体结构刚性的前提下，尽可能削减了零件自身重量，同时镂空结构不会阻挡机箱内部风道走向，避免支撑件安装后影响显卡周边的散热气流循环，不会导致显卡核心、显存等发热部件的工作温度异常升高。

　　支撑臂末端设置可微调高度的支撑顶柱，顶柱与显卡底部接触的位置做了圆弧过渡处理，不会刮伤显卡PCB板背面的焊点与元件，同时可根据不同厚度、不同安装高度的显卡调整伸出长度，保证支撑力垂直作用在显卡下垂幅度最大的端部位置，将显卡的重力载荷通过支撑臂直接传递到机箱框架上，完全卸掉主板PCIe插槽承受的额外弯矩。从安装边界来看，支撑臂的宽度控制在单PCI挡板位宽度范围内，不会遮挡相邻的PCIe插槽，不会影响用户后续安装独立声卡、采集卡、无线网卡等其他扩展硬件；支撑臂的长度覆盖常规三槽及以下厚度显卡的伸出长度，支撑顶柱的可调行程能够适配从ITX短卡到三风扇长卡的不同尺寸显卡，不会出现支撑位置偏斜、支撑力不足的问题。

　　从结构设计的细节来看，整个零件的棱边都做了倒角处理，没有尖锐的毛刺边角，安装过程中不会划伤安装人员的手部，也不会割伤机箱内部的线材；固定孔位做了沉头设计，螺丝安装后头部不会突出零件表面，不会与显卡侧板或其他机箱部件产生干涉。在实际装机应用中，这类支撑件不仅适用于新机组装时提前加装防护，也适用于已经使用多年、已经出现轻微显卡下垂的老机器改造，安装后能够快速校正显卡的安装水平度，消除长期存在的结构应力，延长主板与显卡的使用寿命。相比市面上常见的磁吸式、立式千斤顶式显卡支架，这种PCI位固定的支撑结构不会因为机箱搬运、震动出现支撑移位的问题，固定可靠性更高，也不会占用机箱底部的空间，不会影响底部进风风扇的安装，适配性更强。
