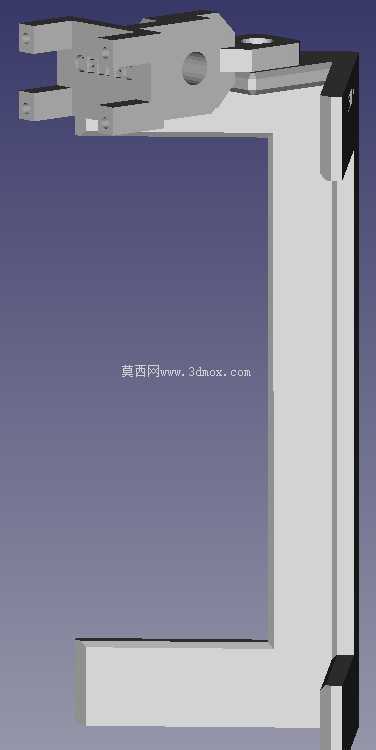

树莓派相机模块角落壁挂式安装支架

　　在嵌入式视觉部署场景中，树莓派相机模块的固定安装一直是零散项目里容易被忽略却直接影响采集稳定性的环节，尤其是在柜体角落、墙面转角这类空间局促的安装位置，常规的平面安装支架往往需要额外加装转接件，不仅占用额外空间，还容易因为多段连接产生累积公差，导致相机光轴偏移预设采集区域。这款角落壁挂支架正是针对转角安装的痛点设计，专门适配90度内角的安装基面，无需额外转接即可直接固定在墙面、型材框架的转角位置，最大化利用边角闲置空间，避免支架突出占用通道或者干涉周边设备走线。

　　从功能结构来看，支架采用分体式铰接设计，核心调节结构为凸轮锁紧机构，可实现相机安装位的垂直俯仰与水平偏转双维度调节，调节到位后通过凸轮的偏心锁紧结构即可快速锁止，无需反复拧动多颗固定螺丝，在现场调试时可以单手完成角度调整，尤其适合高空安装或者狭小空间内的调试作业。相较于常规的螺栓锁紧调节结构，凸轮锁紧的操作行程更短，锁止后不会因为设备长期运行的微振动出现松脱，在工业现场的轻微振动环境下也能保持相机角度稳定，避免出现画面偏移、对焦失准的问题。设计过程中针对原有的铰接结构做了细节优化，在铰接转轴位置增设了定位销钉结构，安装时可以先通过销钉完成支架上下部分的预定位，无需全程托举整个支架组件拧螺丝，单人即可完成安装作业，既可以选择销钉配合臂体锁紧的快装方式，也可以采用传统螺钉贯穿固定的方式，适配不同安装基面的固定需求，比如在木质基面、薄金属板基面无法攻丝的场景下，就可以采用自攻螺钉直接贯穿臂体固定，在混凝土墙面则可以配合膨胀螺栓通过销钉定位后再锁死固定。

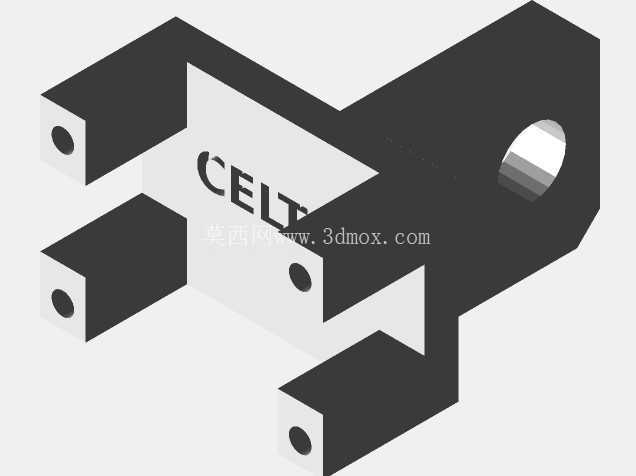

　　从安装边界来看，支架的壁挂贴合面采用90度直角设计，两个贴合边的宽度经过优化，不会过度占用转角两侧的墙面空间，安装孔位采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场打孔的精度要求，即使墙面打孔位置存在小幅偏差，也可以通过长圆孔的调节余量完成支架固定，避免重新打孔破坏墙面。相机安装位的接口尺寸适配标准树莓派相机模块的固定孔距，安装面预留了镜头避让空间，不会遮挡镜头视场角，同时安装面与壁挂基面的距离经过测算，既保证了角度调节时不会与墙面产生干涉，又尽可能缩短了相机与墙面的距离，减少支架的受力力矩，提升长期使用的结构稳定性。铰接部位的转轴间隙经过控制，调节时阻尼均匀，不会出现松旷或者卡滞的问题，凸轮锁紧件的操作边缘做了圆角处理，调试时无需工具即可手动扳动锁紧，不会划伤操作人员手部。

　　在实际应用场景中，这款支架可以用于车间设备状态监控的树莓派相机部署，安装在设备柜体的内角位置，避免突出的支架被过往物料剐蹭；也可以用于实验室环境下的图像采集工位，固定在试验台架的转角位置，灵活调整相机角度对准试验区域；还可以用于智能家居场景下的家用监控相机安装，固定在房间墙角位置，最大化相机的监控覆盖范围，同时支架外观规整，不会破坏墙面的整体整洁度。结构设计上充分考虑了3D打印的工艺特性，所有壁厚保持均匀，没有大尺寸的悬空结构，无需添加大量支撑即可完成打印制作，打印完成后仅需简单去除毛刺即可完成装配，铰接部位的配合间隙预留了打印材料的收缩余量，即使采用PLA、ABS等常见3D打印材料制作，也能保证转动灵活、锁止可靠，不会因为材料收缩出现转轴卡滞或者锁紧失效的问题。
