40mm规格小型风扇金属防护格栅结构

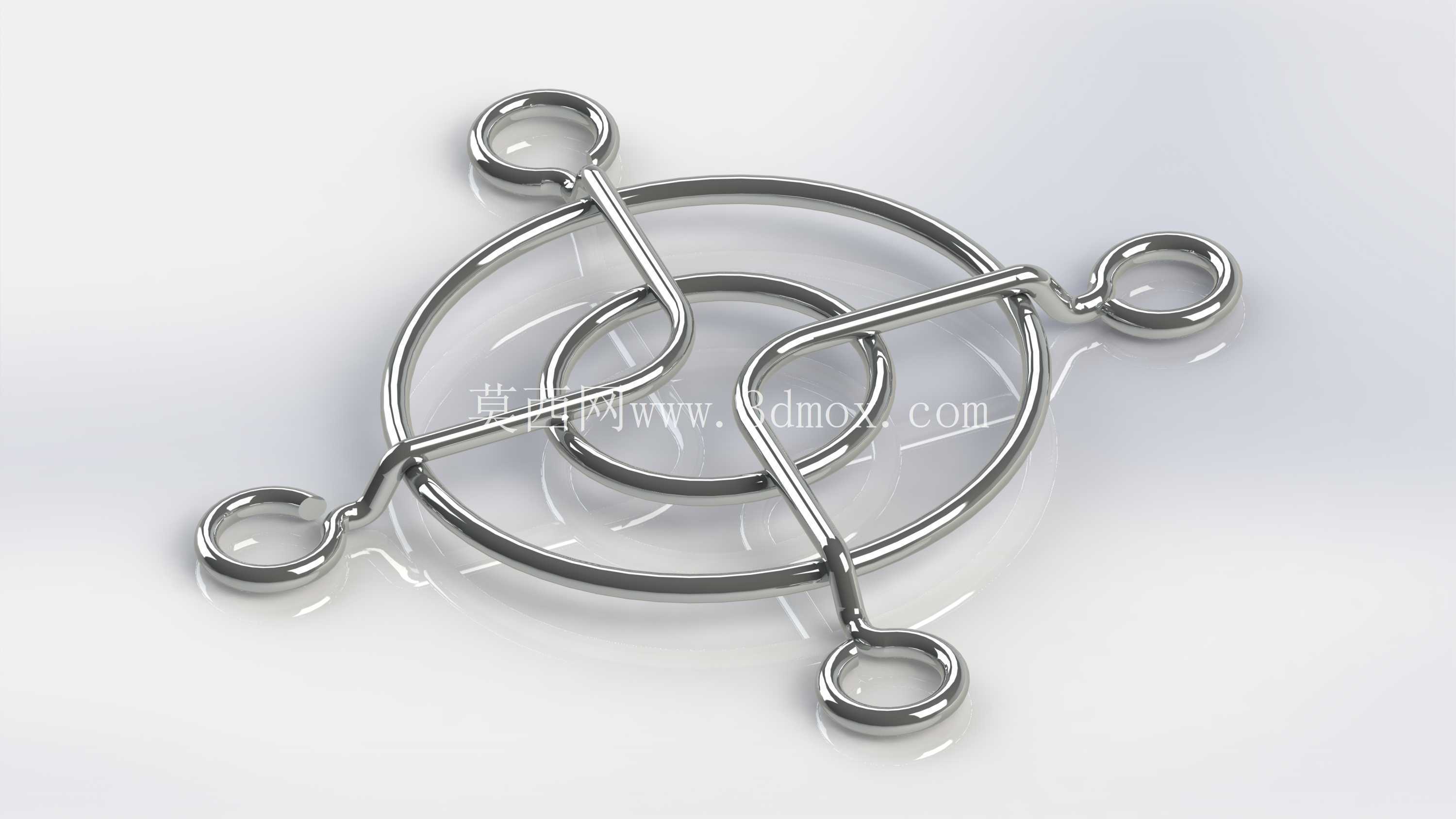

　　在小型电子设备、嵌入式工控板、紧凑型电源模块的散热系统设计中，40mm规格轴流风扇的防护结构一直是容易被忽略却直接影响使用安全与散热效率的细节部件。这款金属格栅采用环形主支撑加四向辐条的结构布局，四个端部的挂耳直接对应40mm风扇的标准安装孔位，不需要额外设计转接支架，就能直接通过螺丝完成与风扇本体的固定，安装公差控制在常规五金件的通用范围内，不会出现孔位错位导致的装配应力问题。

　　从实际使用场景来看，这类小尺寸风扇大多部署在设备内部风道、机箱侧部通风位或者狭小的嵌入式安装空间，周边往往排布着电容、接线端子、排线等元器件，格栅的核心作用首先是避免异物触碰高速旋转的风扇叶片，防止叶片打坏周边线材或者元器件，同时也能避免运维过程中手指误触转动部件造成的安全隐患。不同于塑料格栅容易在高温环境下老化变脆的问题，这款金属格栅采用线材弯折成型的结构，整体厚度控制在4.2mm，不会过多占用风扇前后的通风空间，对风道的风阻影响远低于密网结构的塑料防护网，在保证防护能力的前提下尽可能降低了对散热风量的损耗。

　　设计过程中，主环采用整圈闭合的金属线材弯折成型，辐条从中心环向外延伸至主环位置，四个挂耳在主环的四个象限点位置向外延伸出带孔的固定端，中心环的尺寸刚好避开风扇轴芯的凸起位置，不会和风扇本体的轴部结构产生干涉。辐条的排布采用十字交叉的对称布局，既保证了各个方向的结构强度，不会因为单侧受力出现格栅变形，也让气流穿过格栅时的紊流影响降到最低，避免因为格栅结构不合理导致的风扇运行噪音增大。外形尺寸上，整体长宽均为39.25mm，略小于40mm风扇的外轮廓尺寸，安装后不会超出风扇的外边界，在多风扇紧密排布的阵列散热场景中，相邻风扇的格栅也不会出现互相干涉的问题，4.2mm的厚度意味着在计算整机安装空间时，只需要在风扇外侧预留不超过5mm的间隙就能完成装配，对于空间寸土寸金的紧凑型设备设计来说，这个尺寸边界能够大幅降低结构设计的空间预留难度。

　　从结构强度的角度来看，金属线材的直径选择兼顾了防护性能与通风效率，既不会因为线材过细导致防护强度不足，受到轻微外力就出现变形触碰叶片，也不会因为线材过粗导致通风面积被过多占用。四个固定挂耳的孔位尺寸适配常规的M3风扇安装螺丝，不需要特殊规格的紧固件就能完成装配，和市面上绝大多数40mm规格的轴流风扇安装标准兼容，不管是用于设备出厂时的原装配套，还是用于老旧设备的风扇防护改造，都不需要对原有安装结构做修改。在实际的设备运维场景中，这类金属格栅也比塑料格栅更便于清洁，表面积灰之后可以直接用毛刷清理或者擦拭，不会像塑料格栅那样因为长期积温出现材质发黄、脆裂的问题，使用寿命能够和风扇本体的全生命周期匹配，不需要中途单独更换防护部件。

　　在散热系统的结构匹配上，格栅的辐条走向没有顺着风扇叶片的旋转方向做倾斜设计，而是采用平直的径向布局，这种设计虽然会略微增加一点风阻，但能够避免气流经过格栅时产生定向的旋流干扰，对于风扇出风侧的风道导流设计更加友好，不会因为格栅的导流作用导致气流偏移预设的风道方向，影响特定元器件的定点散热效果。中心环的尺寸设计也经过了匹配考量，既不会因为中心环过大遮挡风扇轴芯位置的进风区域，也不会因为中心环过小导致辐条悬臂过长，在受到外力按压时出现过大的形变余量，保证格栅和风扇叶片之间始终保持足够的安全间隙，哪怕格栅受到一定的外力按压，也不会出现形变触碰叶片导致风扇卡滞的问题。
