华硕ROG龙神三代水冷硬管转接结构件

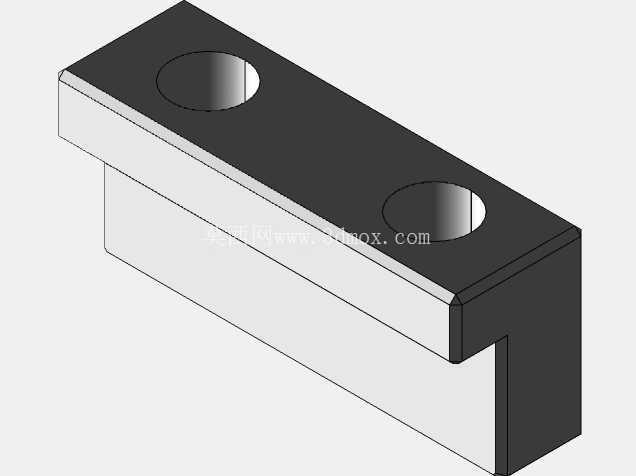

　　在分体式水冷装机的实际作业场景中，硬管管路的走向排布一直是考验装机精度与结构适配性的核心环节，尤其是高端一体式水冷改装分体硬管的场景下，冷头端的接口位置往往无法直接匹配硬管的走管角度，强行弯折硬管不仅会产生管路应力，长期使用还可能出现接口渗漏、硬管开裂的问题，这款硬管转接结构正是针对这类装机痛点设计的适配部件。从结构设计逻辑来看，该转接件采用块状主体搭配两个G1/4标准螺纹接口的布局，主体部分做了直角台阶式的外形处理，安装时可直接贴合冷头侧部的安装平面，通过两个对应位置的固定孔位完成与冷头本体的刚性连接，无需额外加装固定支架，安装边界完全匹配ROG龙神三代冷头的侧部安装尺寸，不会与冷头周边的散热鳍片、供电线材产生空间干涉。

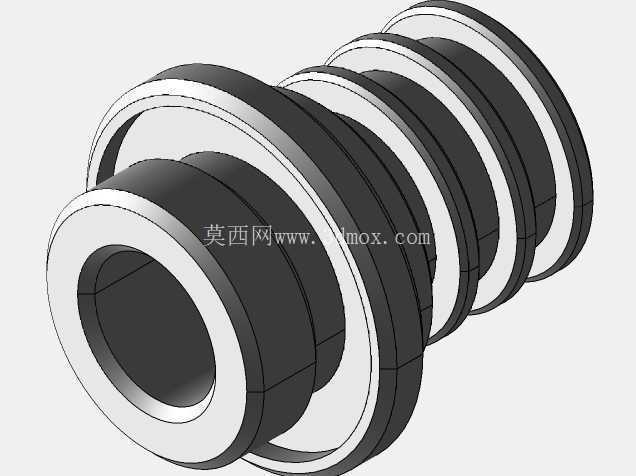

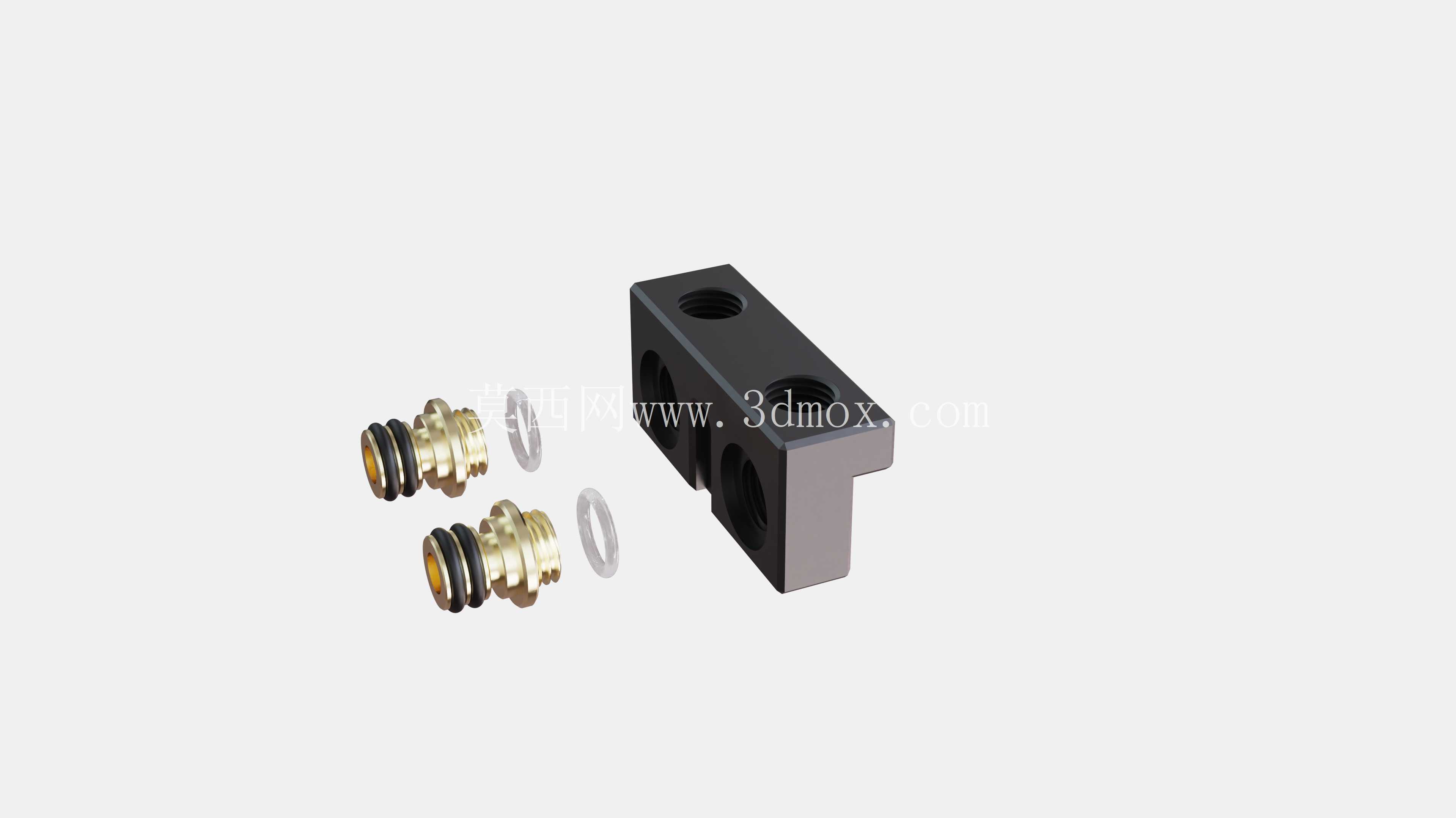

　　配套的两个G1/4外螺纹接头采用常规水冷接头的密封结构设计，接头根部预装密封圈，拧入转接座的螺纹孔时可依靠密封圈挤压实现端面密封，无需额外缠绕生料带，适配市面上绝大多数内径8mm、外径14mm或者内径10mm、外径16mm的标准PETG、亚克力硬管，接头的压合环结构可保证硬管插入后锁紧无松动，承受1.5bar以内的水冷系统循环压力不会出现渗漏。实际装机应用中，该转接件的核心作用是将冷头原本垂直于冷头平面的出水接口，转换为平行于冷头侧方的接口方向，让硬管可以沿着机箱内部的横向或者纵向空间平直排布，避免硬管在冷头接口处出现大角度弯折，大幅降低硬管弯折处的应力集中问题，同时也能让整机的管路走线更加规整，减少管路占用的机箱内部空间，给显卡、内存等部件留出足够的拆装余量。

　　从结构强度设计来看，转接座主体采用方块式实体结构，壁厚均匀，螺纹孔的深度达到8mm，足够保证G1/4接头拧入后的啮合长度，不会出现螺纹滑牙、接头歪斜的问题，主体的安装孔位做了沉台处理，固定螺丝拧入后螺丝头部不会突出转接座表面，避免与周边部件产生刮擦。在尺寸边界上，转接座整体的横向长度控制在40mm以内，纵向突出冷头表面的距离不超过20mm，安装后不会超出标准ATX机箱的冷排安装位侧边间隙，哪怕是机箱内部空间比较紧凑的MATX机箱，也能顺利完成安装，不会出现盖不上侧板的问题。配套的密封垫片采用耐水冷液腐蚀的硅胶材质，长期浸泡在常见的丙二醇基水冷液中不会出现溶胀、硬化的问题，密封寿命可以覆盖整个水冷系统的使用周期。在实际建模过程中，该部件的螺纹部分按照G1/4管螺纹的标准参数绘制，牙型角55度，螺距1.337mm，保证和标准水冷接头的螺纹配合顺畅，不会出现过紧拧不动或者过松渗漏的情况；主体的安装孔位中心距完全匹配龙神三代冷头侧部的固定孔位公差，孔位公差控制在±0.1mm以内，安装时无需扩孔或者打磨，可直接对位安装。转接座的边角位置都做了R0.5的圆角处理，没有尖锐的毛刺棱角，装机过程中不会刮伤水冷管或者手部，也不会割伤机箱内部的线材绝缘层。

　　对于分体水冷改装的从业者来说，这类转接件的建模重点在于接口位置的公差配合与安装空间的避让，既要保证螺纹连接的密封性，也要控制整体外形尺寸，避免和周边部件产生干涉，同时还要兼顾结构强度，不能因为追求小巧而导致主体壁厚过薄，在接头拧紧的时候出现主体开裂的问题。这款转接件的结构设计刚好平衡了尺寸与强度的需求，两个接口的中心距设置合理，接好硬管之后两根管路之间留有足够的操作空间，后续维护的时候拆装硬管也不需要拆掉周边的其他部件，维护便利性较好。在水冷系统的实际运行过程中，该转接件的内部流道做了平滑过渡处理，没有直角死区，冷却液流经转接件的时候不会产生明显的流阻，不会因为加装转接件而影响整个水冷系统的流量，进而影响散热效率。
