紧凑型120毫米水冷分流集成板结构

　　这款长条形集成分流板主要面向小空间液冷回路的汇流与分支分配场景，常见于多热源紧凑机箱、小型测试台架、桌面级散热模组以及需要把一路冷却介质拆分到多个发热部件的设备中。它不是单纯的平板转接件，而是把内部流道、密封槽、安装孔位和端部接口整合在同一基体上，减少外接弯头和软管数量，让管路走向更规整。

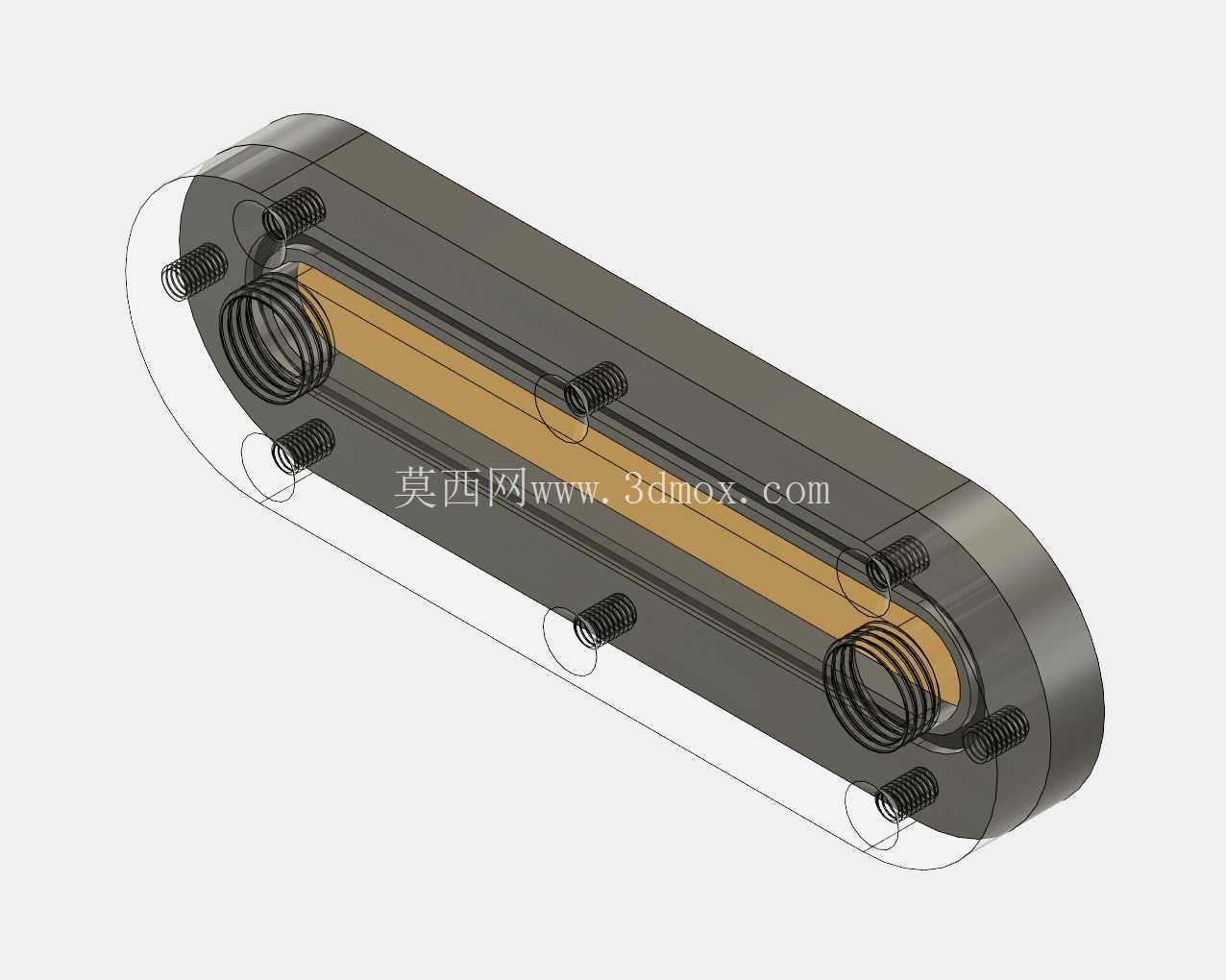

　　从实际装配角度看，板体采用两端半圆的长腰形轮廓，长度方向覆盖约120毫米的安装边界，这种轮廓在窄长空间里比矩形板更友好：端部没有尖锐转角，靠近机箱侧壁或支架边缘时不容易发生干涉，也能在有限宽度内布置较大的主流道。板体厚度方向同时承担承压和密封功能，内部可见两条平行的长腔流道，分别作为供液和回液通道，介质从端部大接口进入后，沿板长方向输送，再通过侧面多个分支接口接往冷头、冷排或其他散热部件。

　　接口布置是该结构的重点。两端设置较大的螺纹连接口，适合作为总进、总回接口；板体两侧分布多个小口径接口，可按热源位置选择接管。这样的布局使管路不必全部集中在一端，维修时能够单独拆装某一支路，而不影响其他分支的大致走向。对于多CPU、多功率模块或多板卡散热场景，分流板相当于把复杂软管网络压缩成一个刚性集成件，管路折弯半径更小，漏液点也更集中，便于检查密封圈和接头状态。

　　建模时需要重点处理流道与安装孔的空间关系。板内主流道沿长度方向贯通，分支孔从侧面或端面接入，孔道相交处应保持圆滑过渡，避免出现死水区和尖锐台阶。若直接采用深孔加工思路，端部需要设置堵头或密封结构；若采用铣削盖板组合，则要在结合面设计密封槽，并通过螺钉均匀压紧。图中板体周边布置了多组螺钉孔，说明其结构更接近多层板密封形式，螺钉间距靠近流道和边缘，能够提供较稳定的压紧力。

　　密封设计不能只看外形。长腰形板在受压后，盖板与基体之间的变形并不完全均匀，尤其是两条长流道之间的隔筋和端部圆弧区域，容易出现压紧力不足。螺钉孔应围绕流道连续布置，端部半圆处也要保留足够紧固点；密封槽宽度和深度需与所选O形圈或平垫片匹配，槽底粗糙度、盖板平面度和螺钉预紧顺序都会影响密封可靠性。若用于水冷，介质通常为去离子水或防冻液，材料可选择铝合金、铜或不锈钢；铝合金重量轻、加工方便，但要考虑腐蚀和不同金属接头之间的电偶腐蚀问题。

　　安装边界方面，该板适合固定在机箱底板、支架立板或设备侧壁上。孔位分布在流道外侧，螺钉不能侵入内部腔体；板体周围还要预留接头拧入空间和软管弯曲半径，不能只按板体轮廓预留位置。端部大接口附近应留出扳手操作空间，侧面小接口则要避免与电源线、板卡元件或结构梁交叉。由于板内同时存在供、回两路，接管时必须明确流向标识，防止支路接反造成并联回路流量不均。

　　从流阻角度看，平行长腔有利于降低总路压损，但分支孔的孔径、角度和间距会影响各支路流量一致性。若多个发热部件热负荷相近，分支口可采用相近孔径；若距离总入口远近差异明显，远端支路可能需要适当加大孔径或调整内部流道截面。建模阶段应把接口螺纹深度、有效流通直径、密封面位置和壁厚一起建出，不能只画外观实体，否则后续加工时容易出现螺纹孔打通流道、壁厚不足或密封圈无法贴合的问题。

　　整体结构思路清晰：用刚性集成板替代多组三通、弯头和扎带固定的软管集合，在紧凑设备中实现供回液并行、支路就近引出和装配模块化。设计时需要同时兼顾流道效率、密封压紧、材料兼容、安装工具空间以及后期排气维护，才能让这块分流板在真实液冷系统中稳定工作。
