蒸汽发生器膜壁带弯管集成式沙井结构

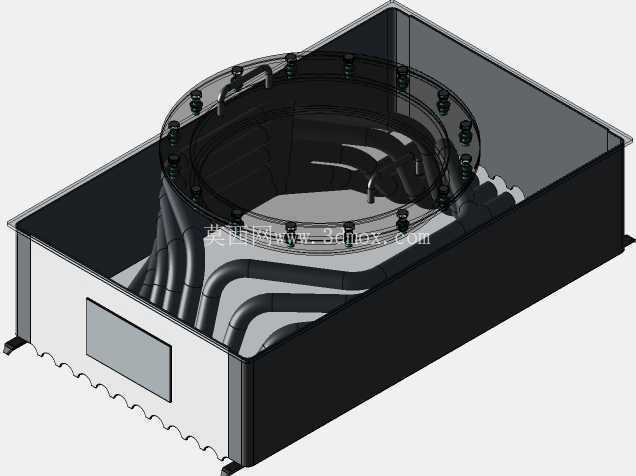

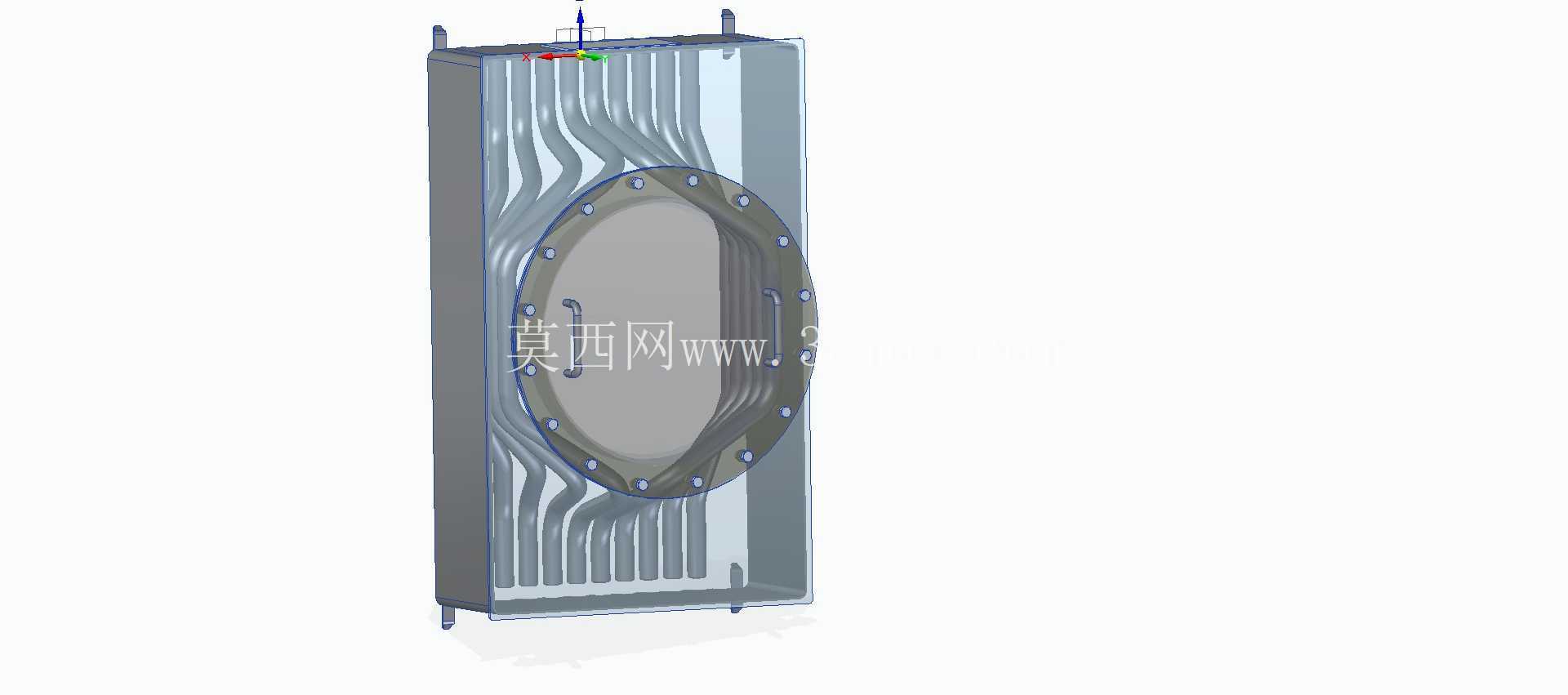

　　在火力发电厂、核能电站的蒸汽发生器系统中，膜式壁管道是构成炉膛受热面、完成介质热量交换的核心承压部件，而布置在膜壁上的沙井结构，是运行阶段开展管道内壁检查、沉积物清理、局部缺陷检修的必要通道结构，本次呈现的集成弯管与盒体的沙井结构，正是针对蒸汽发生器膜壁特殊安装空间设计的专用检修通道组件。不同于常规管道上直接开设的检查口，该结构充分考虑了膜壁管屏的排布特性，将检修通道与周边弯管管路做了集成化设计，避免单独开孔对膜壁整体承压强度、密封性能造成破坏。

　　从结构功能来看，该沙井的盒体部分作为检修操作的容纳腔，其圆形法兰开口匹配标准检修人孔的密封尺寸，法兰周圈均匀布置的螺栓孔可配合密封垫片实现承压状态下的可靠密封，运行时配合盲板封堵可完全隔绝管内外介质，杜绝泄漏风险；检修时拆除盲板即可提供足够的操作空间，供检修人员伸入工具完成膜壁管内壁的结垢清理、腐蚀缺陷排查、弯管段壁厚检测等作业。集成在盒体周边的弯管结构，完全贴合膜壁管屏的原有管排走向，弯管的弯曲半径、排布间距与原有膜壁管保持一致，既不会打乱原有管屏的介质流道，也能保证整个膜壁受热面的换热均匀性，避免因局部结构突变造成介质流速变化、引发局部换热不均导致的管壁超温问题。

　　设计阶段首先需要匹配蒸汽发生器膜壁的安装边界：盒体的嵌入深度需完全适配膜壁的厚度尺寸，保证盒体内壁与膜壁管屏的内壁齐平，不会在介质流道内形成凸起或凹陷，减少介质流动阻力，同时避免流道突变区域形成涡流造成的局部冲刷磨损；周边弯管的排布严格遵循原有管排的节距要求，弯管与盒体的连接位置采用圆滑过渡结构，消除应力集中点，满足承压设备的强度设计要求。安装时该结构可直接与膜壁管屏做拼接焊接，弯管两端与原有膜壁管的对接坡口提前在工厂预制完成，现场安装时无需额外调整管排位置，可大幅缩短现场安装的焊接、校正周期。

　　从实际运行场景来看，蒸汽发生器长期运行过程中，膜壁管内壁会逐步形成水垢、腐蚀产物等沉积物，这些沉积物会大幅降低管壁的换热效率，严重时还会造成管壁堵塞、局部过热爆管，定期通过沙井开展检查清理，是保障蒸汽发生器长期稳定运行的必要维护手段，该集成式结构相比传统的独立开孔沙井，省去了额外的管排避让改造工作，在新建机组安装和旧机组检修改造场景中都具备更好的适配性。结构的外侧壳体采用与膜壁管同材质的承压钢材制作，焊接位置全部做焊后热处理消除焊接应力，可承受与膜壁管一致的工作压力、温度工况，法兰密封面采用精加工水线结构，配合金属缠绕垫片可在高温高压工况下长期保持密封性能，不会出现介质泄漏问题。盒体内部的空间尺寸经过反复校核，既能够满足常规检修工具的操作空间需求，又尽可能缩小了整体结构的外轮廓尺寸，减少对膜壁管屏原有结构的削弱，弯管段的壁厚与原有膜壁管保持一致，弯曲部位做了壁厚减薄量校核，保证弯管位置的承压能力不低于直管段，避免长期运行过程中弯管部位出现提前失效的问题。
