三键位可定制3D打印键盘结构设计

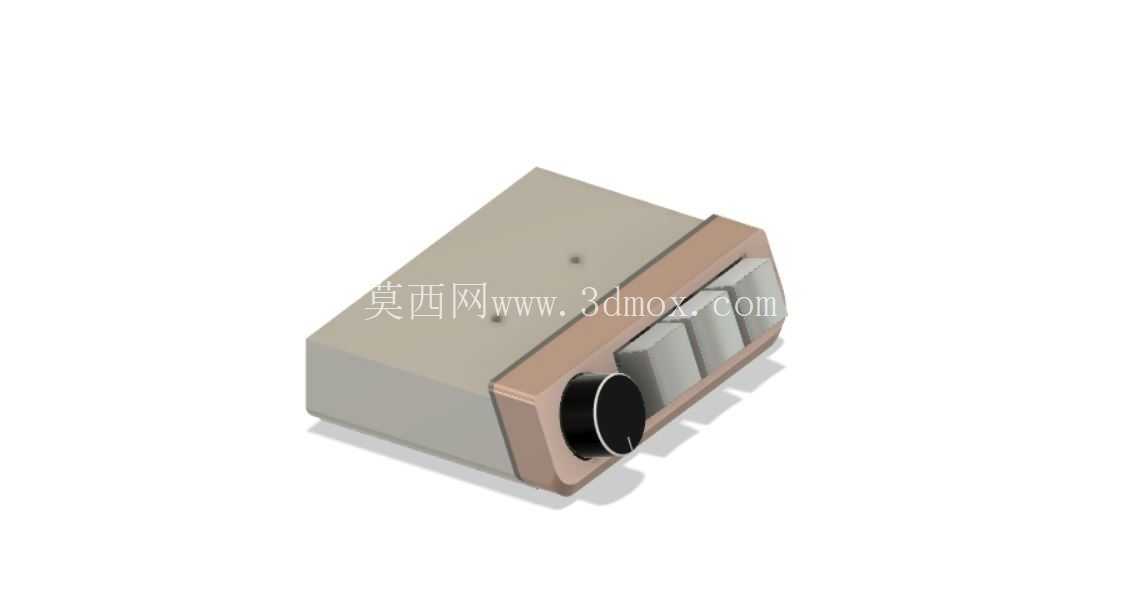

　　这款三键位外设的结构设计，完全围绕小场景快捷操作需求展开，没有沿用常规全尺寸键盘的布局逻辑，从安装边界到组件适配都做了针对性的结构优化。整体外形采用紧凑的方块式基座设计，基座边缘做了小尺寸圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，整体外轮廓尺寸控制在掌心可握持的范围内，既可以放置在桌面主键盘侧方作为快捷功能扩展区，也可以通过底部预留的背胶粘贴位固定在设备操作台、模拟驾驶舱面板、工业设备操控台的边角位置，不会占用过多操作空间，适配桌面狭窄的特殊工位使用场景。

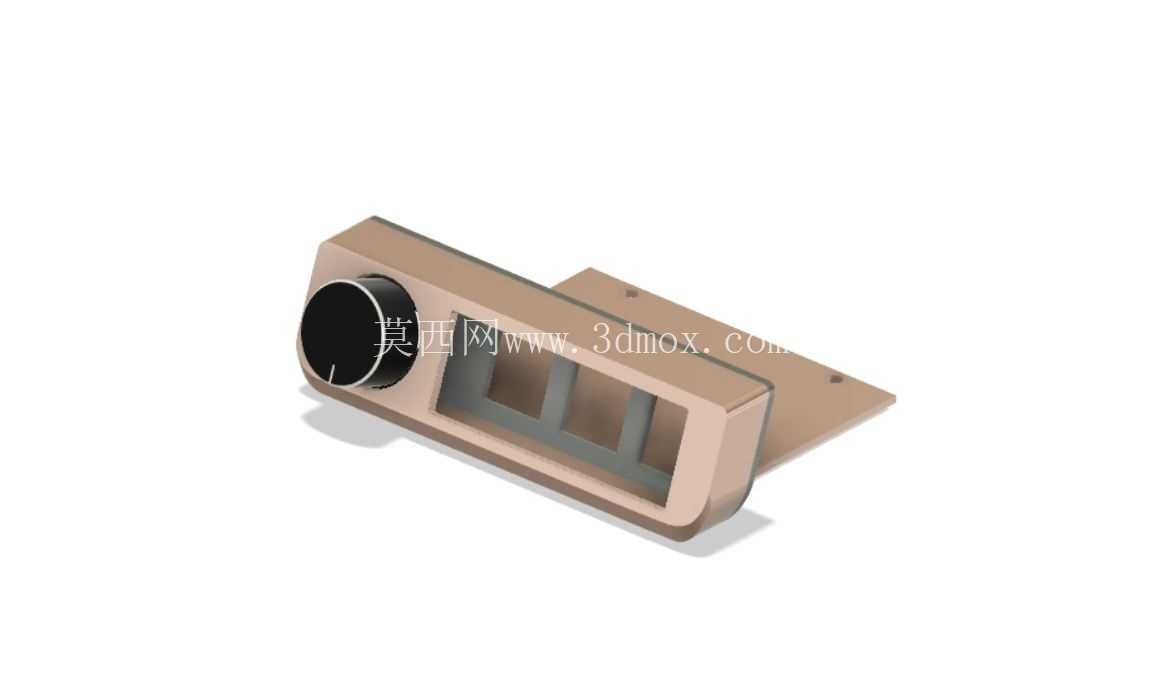

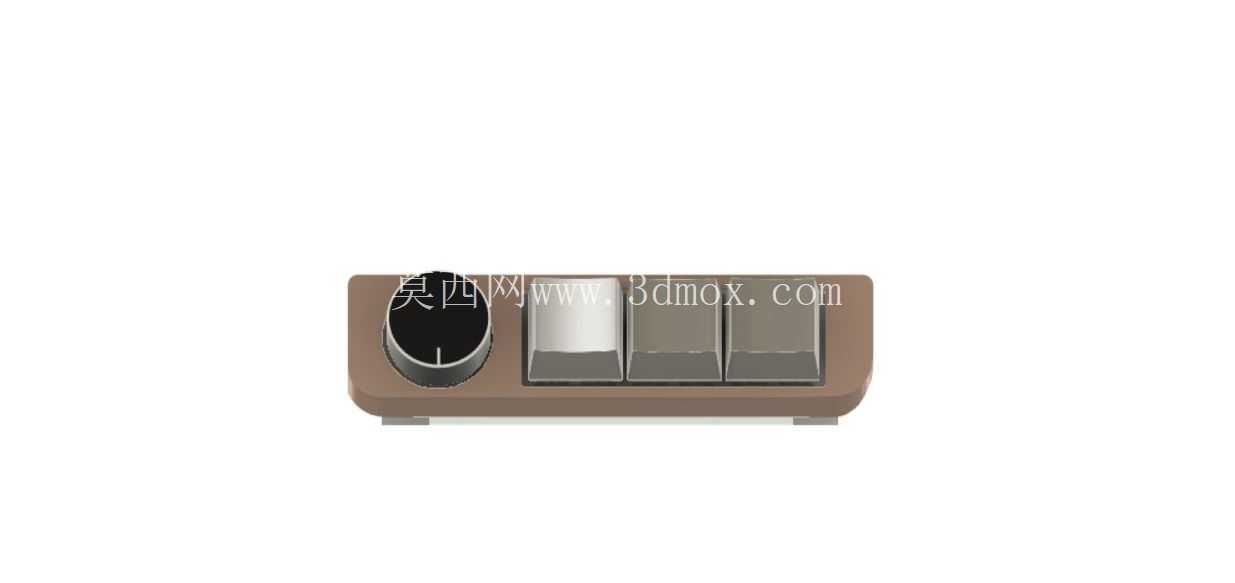

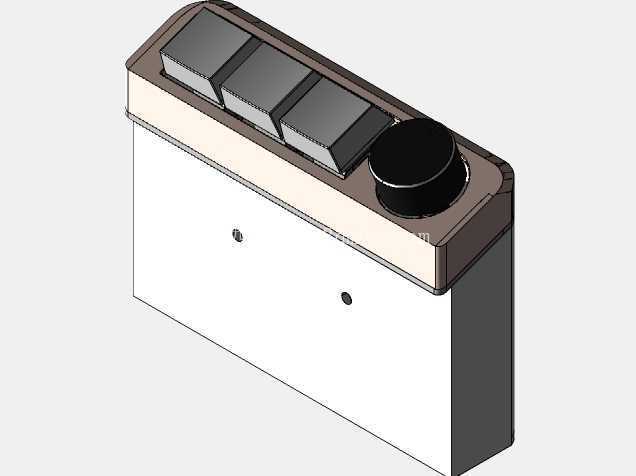

　　从功能特性来看，这款产品预留了三个标准按键的安装位，同时在侧边集成了一个旋钮结构，三个按键可根据使用场景自定义映射功能：在工业操控场景下可映射为设备启动、暂停、急停辅助触发键，在内容创作场景下可映射为笔刷切换、视图缩放、确认快捷键，在日常办公场景下可映射为复制、粘贴、回车高频操作键，侧边旋钮可承担音量调节、参数微调、画布缩放等连续调节类操作，相比单一按键操作能大幅减少连续操作时的手部移动幅度。基座内部预留了标准轴体的安装卡槽，兼容市面上主流的机械轴体，用户可根据自身按压力度偏好选择不同克数的轴体，按键键帽位置预留了标准十字轴连接位，可替换不同高度、不同触感的键帽，满足不同使用场景下的按键触感需求。

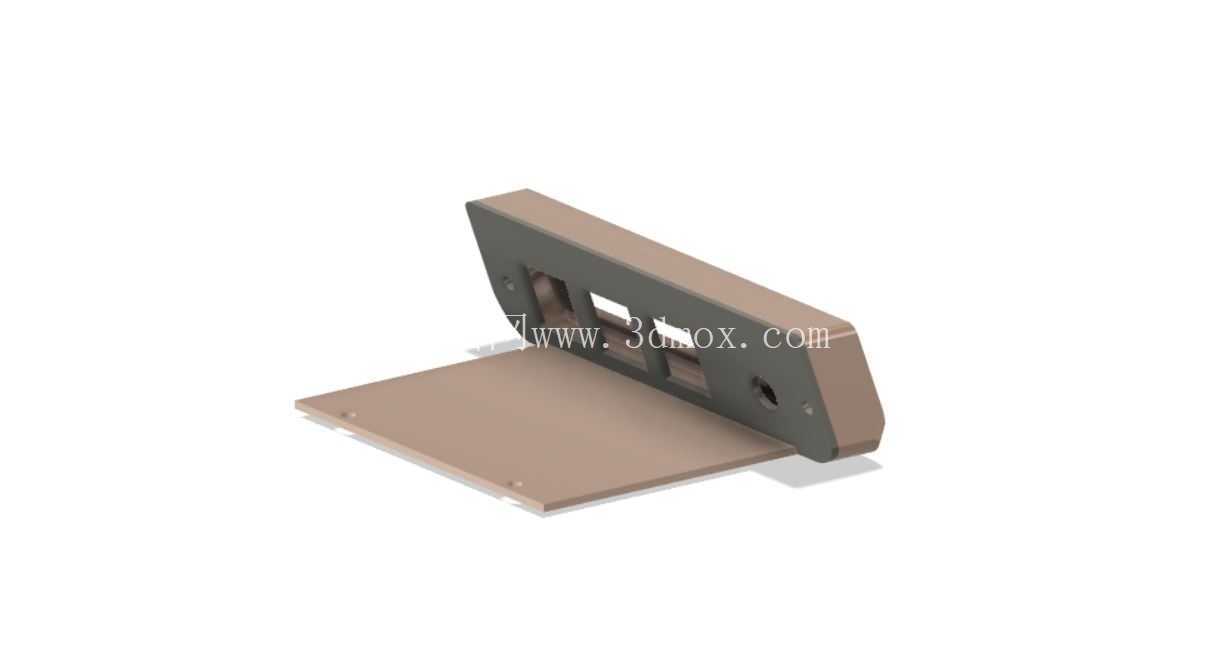

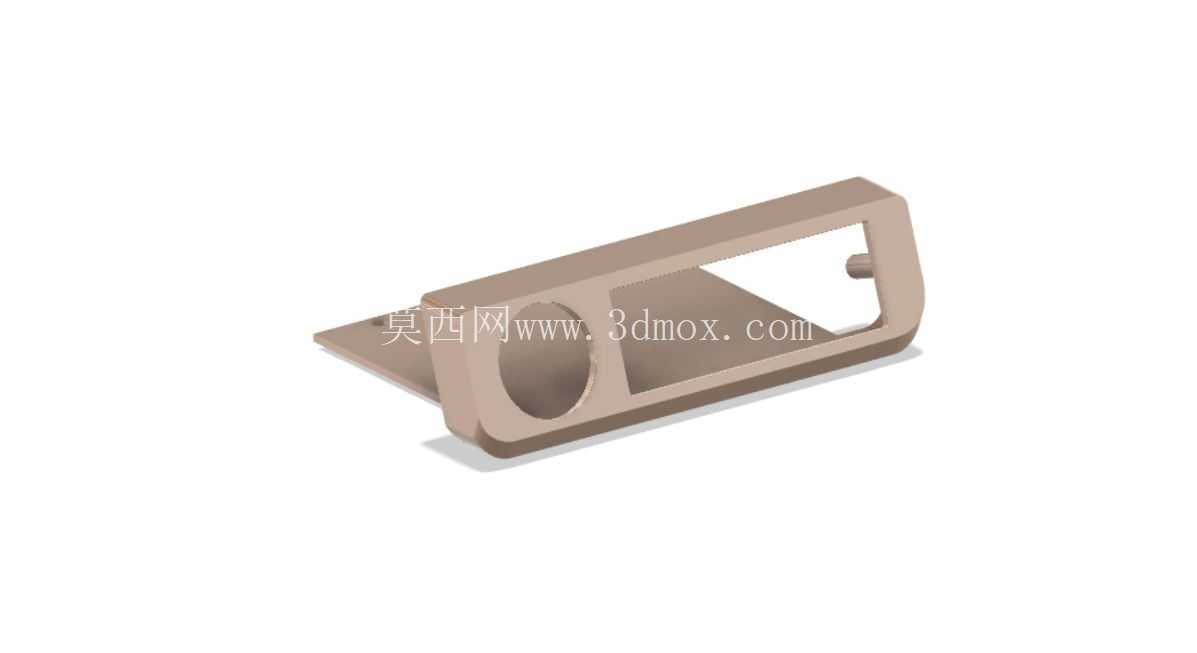

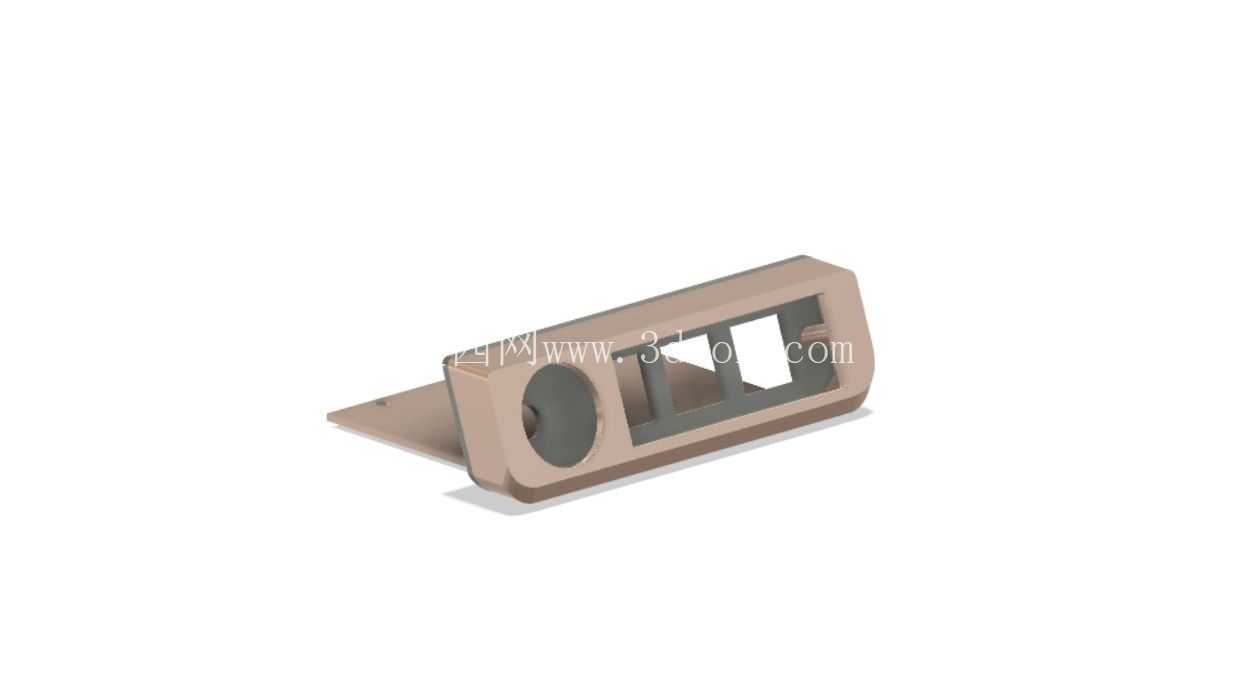

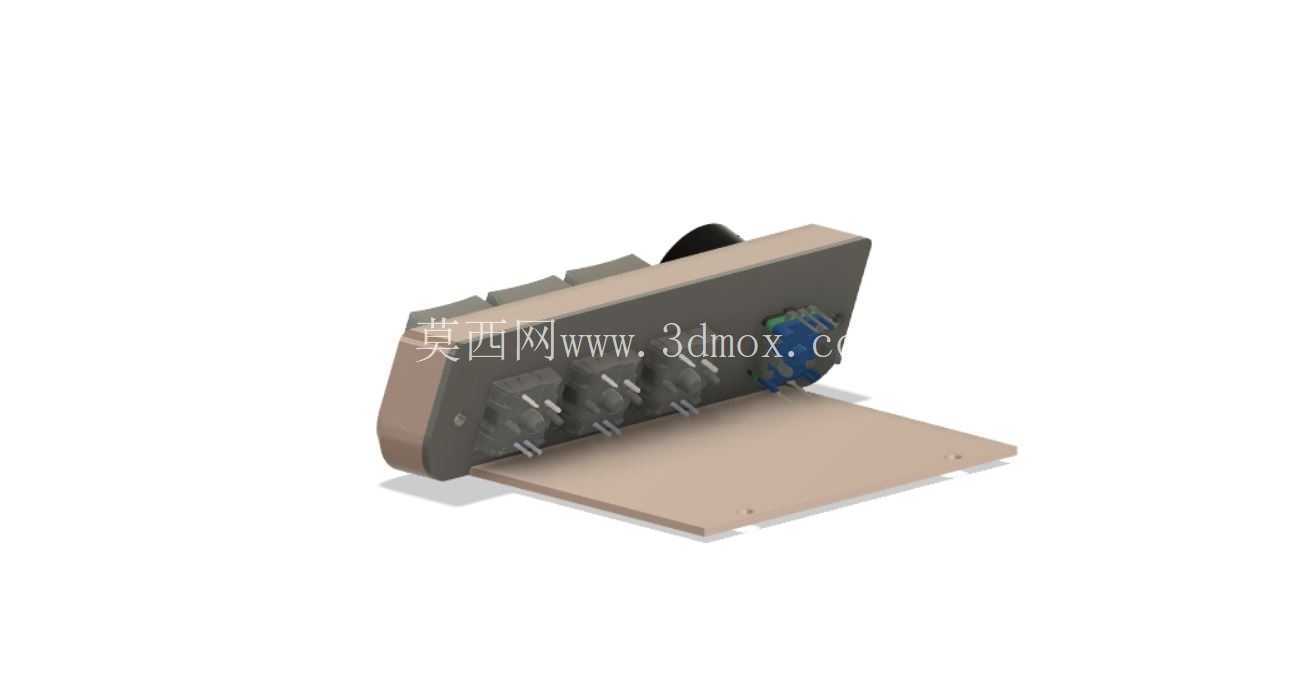

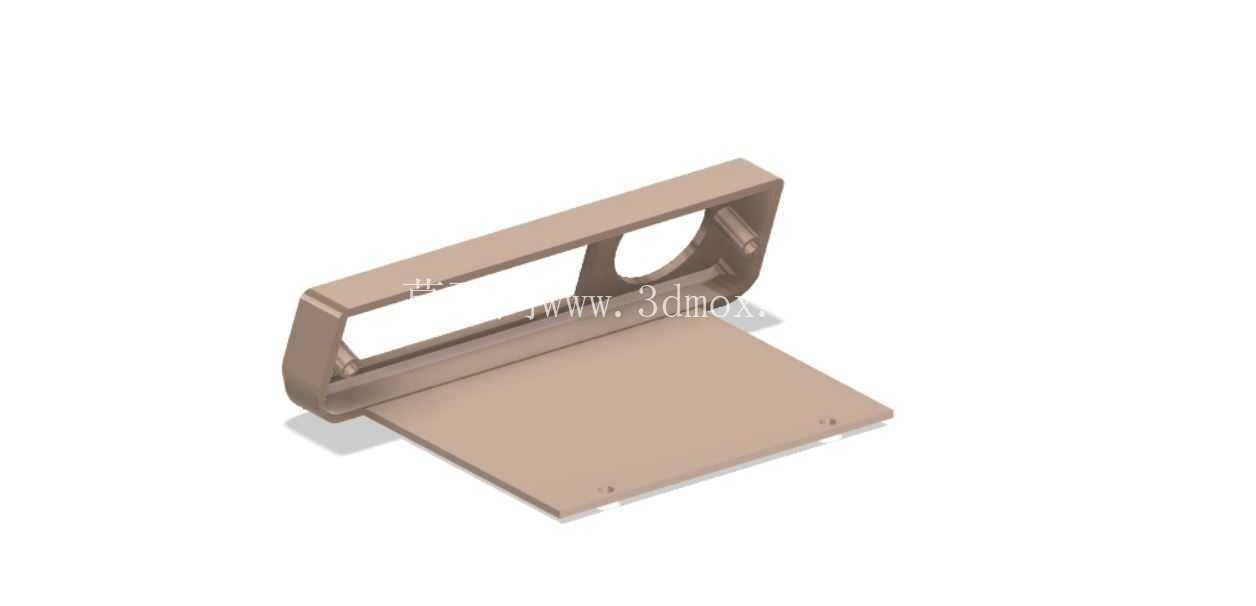

　　设计思路上完全贴合3D打印的工艺特性，整个基座采用一体化打印结构，不需要额外的支撑结构就能完成打印，拆分的零部件仅包含按键触发组件、旋钮组件和底盖，所有连接位都采用卡扣式设计，不需要额外螺丝就能完成组装，降低后期组装的难度。基座内部预留了电路板的安装槽位，槽位尺寸按照常用的小型单片机控制板尺寸设计，同时预留了走线槽，方便连接按键引脚与主控板，避免组装时线材挤压导致的按键卡滞问题。基座侧面预留了Type-C接口的开孔，开孔位置做了下沉式处理，可避免数据线接头突出外壳影响摆放平整度。旋钮位置的结构做了阻尼适配设计，内部预留了编码器的安装位，编码器通过卡槽固定在基座内壁，不需要额外胶水固定，旋钮帽与编码器轴采用过盈配合连接，转动时不会出现松脱打滑的问题。

　　安装边界方面，基座底部设计了四个均匀分布的防滑垫粘贴位，每个粘贴位的尺寸与常用的小型橡胶防滑垫匹配，放置在光滑桌面时不会出现滑动；如果需要固定在垂直面板上，基座背部预留了两个M3螺丝的安装孔位，孔位做了沉头处理，螺丝安装后不会突出基座表面影响内部组件安装，两个孔位的中心距按照标准小型外设的安装间距设计，可兼容常见的面板安装孔位。按键的按压行程预留了足够的空间，不会因为外壳尺寸紧凑出现按键触底碰壳的问题，旋钮的转动范围没有结构遮挡，可实现360度连续旋转操作，同时旋钮外侧与基座边缘预留了足够的手指操作空间，转动旋钮时不会剐蹭到基座侧壁。

　　从实际使用的适配性来看，这款结构设计可覆盖多类场景的快捷操作需求：在工业设备操控场景中，可作为大型设备的辅助操作终端，放置在操作人员手边实现高频功能的一键触发，减少操作人员在全尺寸键盘上寻找按键的时间，提升操作效率；在个人桌面使用场景中，可作为自定义快捷键终端，针对不同软件设置专属快捷键，降低重复操作的疲劳感；在嵌入式设备开发场景中，可作为小型控制终端的输入模块，直接集成到设备外壳中，不需要单独开发按键结构，缩短开发周期。整个结构的壁厚按照3D打印常用的2mm壁厚设计，既保证了外壳的结构强度，不会因为日常按压出现外壳变形，也不会因为壁厚过大导致打印时间过长、耗材浪费。所有转角位置都做了R1以上的圆角处理，避免打印过程中出现翘边，同时也能避免使用过程中锐角划伤操作人员。
