ROG Flow Z13平板笔记本镂空散热保护壳

　　这款针对ROG Flow Z13二合一设备设计的保护结构，主要面向移动高性能计算设备的日常防护与散热辅助场景，适配经常携带设备外出作业、需要兼顾机身防磕碰与持续高负载散热需求的用户，比如现场调试工业控制程序的工程师、外出进行三维建模方案演示的设计人员，这类场景下设备容易在收纳、摆放过程中遇到边角磕碰、桌面异物刮擦背板的问题，同时高负载运行时平板形态的机身背部散热空间不足，容易触发功耗墙降频影响工作效率。

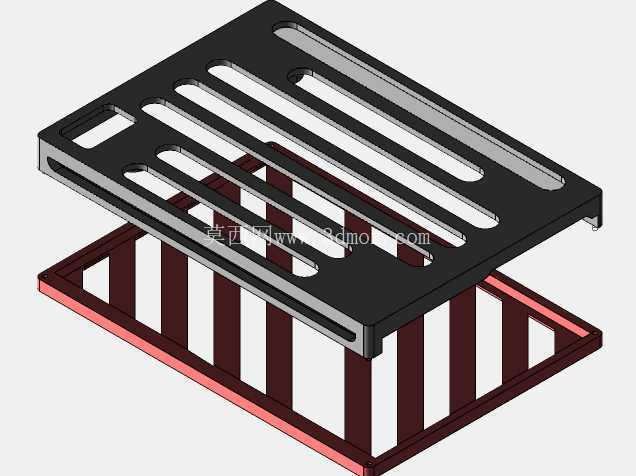

　　从功能特性上看，该保护壳采用上下分体式的框架结构，上层为直接贴合设备背部的镂空承托板，下层为垫高支撑的底框，两层结构之间预留了足够的空气流通间隙，区别于全包裹式的硅胶保护套，不会封堵设备背部的散热进排风通道。上层承托板表面开设了多组长条型贯通槽，开槽位置完全对齐设备背部的散热进风区域，既可以减少保护壳自身的重量，降低长时间手持携带的负担，也能让外部冷空气无阻碍地进入设备散热模组，避免保护壳成为隔热层积热。下层底框的边缘做了凸起的限位挡边，设备放入后可以被四周的挡边卡住，不会出现横向滑脱的问题，底框的支脚高度经过匹配设计，将设备背部抬离桌面12mm左右，既可以在桌面平放使用时形成底部的通风道，让散热风扇从底部抽取足够的冷空气，也能让设备形成一个符合打字输入习惯的倾斜角度，缓解长时间外接键盘或者触屏操作时的手腕疲劳。

　　设计思路上优先考虑了3D打印的工艺适配性，整体结构没有复杂的倒扣与薄壁脆弱结构，所有壁厚均设置在2mm以上，边角位置全部做了R2的圆角过渡，既可以避免FDM打印过程中出现翘边、层间开裂的问题，也能在日常磕碰时分散冲击力，不会因为应力集中出现保护壳断裂的情况。上层承托板的开槽边缘做了0.5mm的倒角处理，不会出现割手的毛边，同时开槽的宽度控制在8mm，既保证通风面积，也避免日常使用时细小的杂物透过开槽直接接触设备背板造成刮擦。上下两层结构之间采用定位凸台配合卡扣的连接方式，不需要额外的螺丝或者胶水固定，打印完成后可以直接拼接组装，用户如果后续需要调整垫高高度，也可以单独打印不同高度的底框进行替换，不需要重新制作整个承托板。

　　安装边界方面，保护壳的内框尺寸严格匹配ROG Flow Z13的机身外轮廓，长宽方向预留了0.3mm的安装间隙，既可以让设备顺利放入，也不会出现晃动旷量，设备的侧边接口、开机按键、音量按键位置全部做了对应的避让缺口，安装保护壳之后不会影响数据线插拔、按键按压以及支架的开合，不会干扰设备原有功能的正常使用。保护壳的整体外轮廓比设备机身大5mm左右，当设备意外从桌面滑落时，突出的保护壳边框会先接触地面，吸收冲击能量，避免设备的边角直接磕碰造成外壳凹陷或者屏幕碎裂。需要注意的是，该结构目前的适配仅针对标准版本的ROG Flow Z13机身尺寸，如果设备贴了厚度超过1mm的加厚背板贴膜，或者加装了外置的散热背夹，需要对应调整内框的尺寸预留量，否则会出现安装过紧无法放入的问题。在材料选择上，推荐使用PETG或者ABS材质进行打印，相比PLA材质拥有更好的抗冲击性与耐热性，不会因为设备长时间高负载运行时的背部温度出现软化变形的问题，长期使用的结构稳定性更好。
