激光切割机配套树莓派相机安装固定支架

　　这套安装结构是为激光切割设备配套的视觉采集固定组件，核心作用是搭载树莓派相机模块，完成加工区域的图像采集、定位校准、加工轨迹预览等实际作业需求。在激光切割设备的日常使用场景中，视觉定位是提升加工精度、减少对位耗时的关键环节，尤其是针对小尺寸非金属板材、薄金属片的精细加工场景，外置相机的安装稳定性直接决定了视觉识别的精度表现，这套结构正是围绕这类实际工况完成的适配设计。

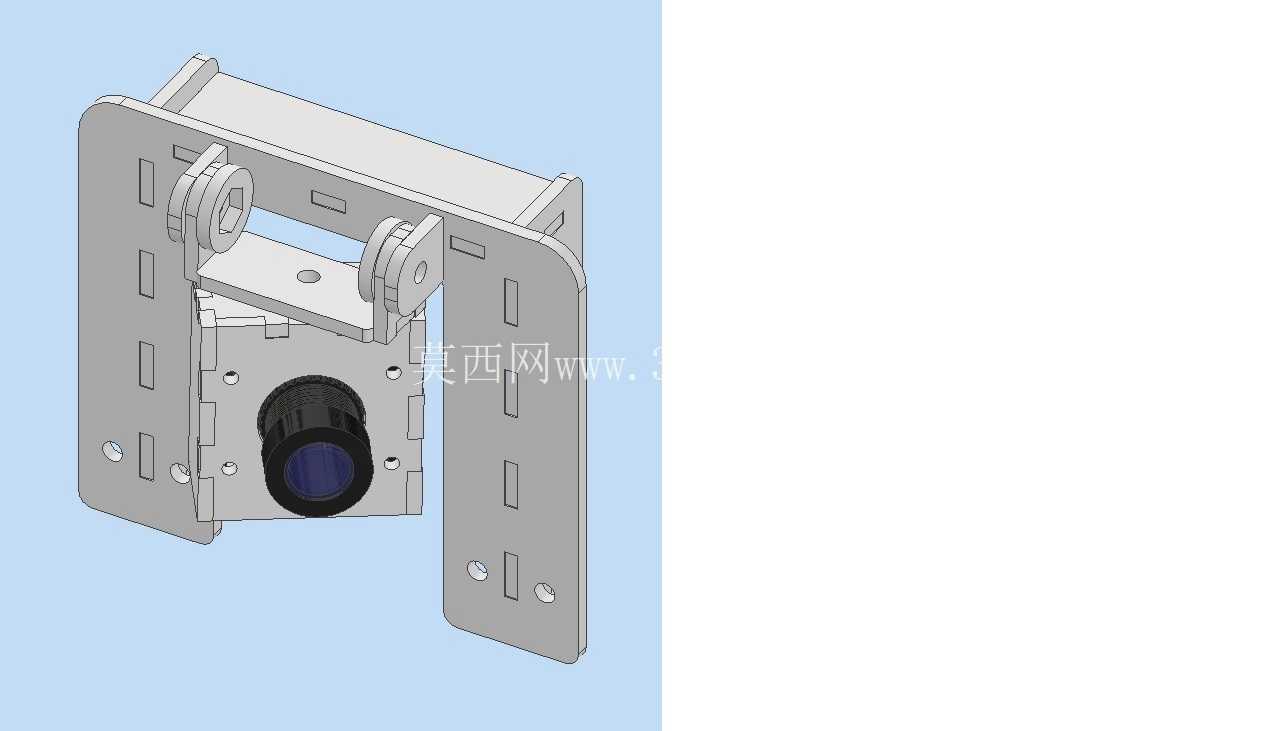

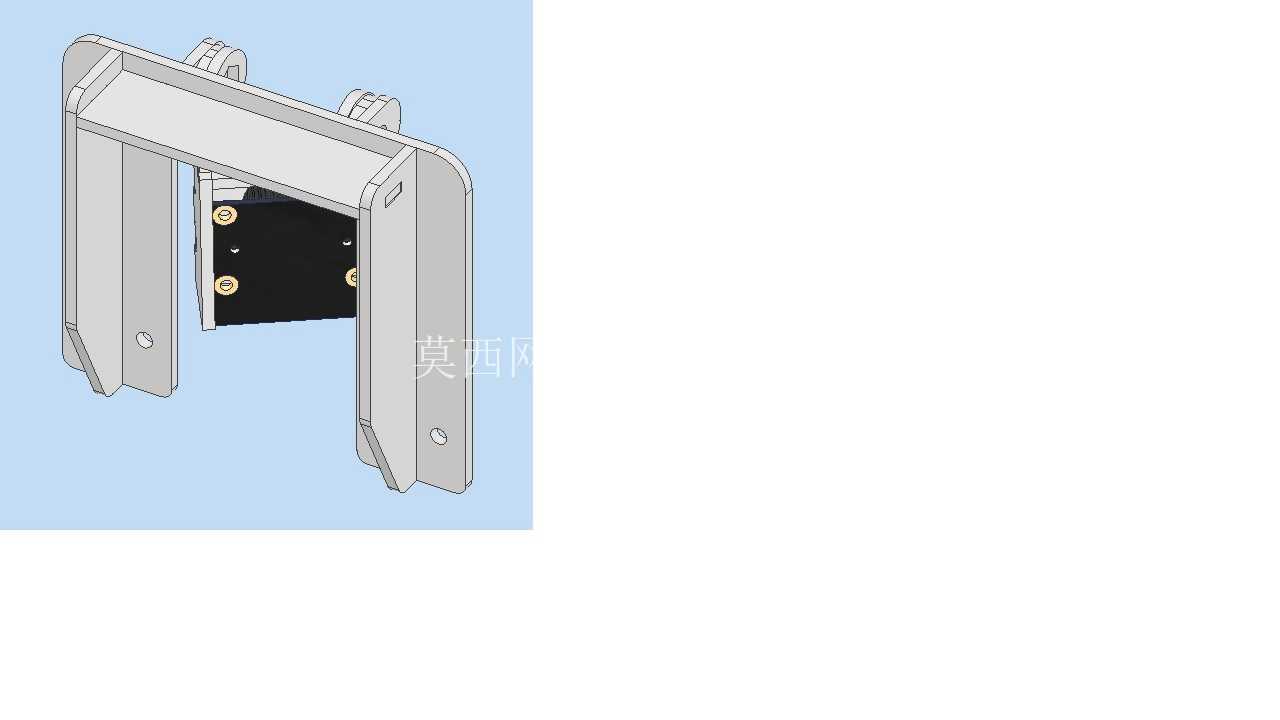

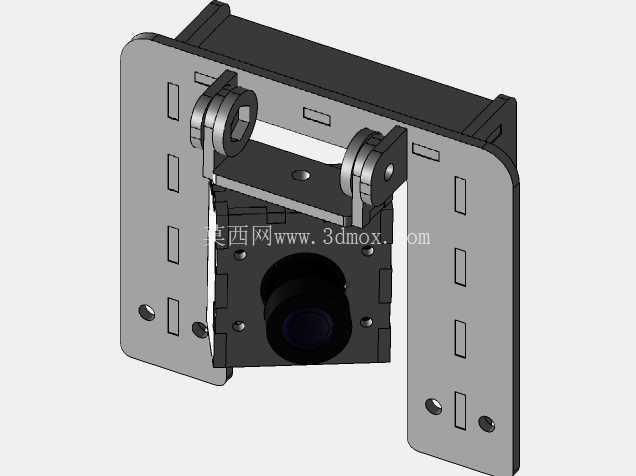

　　从功能特性来看，整套组件采用分体式钣金拼接结构，所有零件均适配激光切割加工工艺，不需要额外开模，加工完成后仅需通过螺丝拼接即可完成组装，非常适合小批量定制设备的快速改装、DIY设备的自主搭建场景。结构主体分为背部安装板、中部相机承载座、角度调节铰接座三个核心部分：背部安装板开设多组等距长条调节孔，可适配不同规格的激光切割机横梁安装位，长条孔的设计预留了上下、左右的位置调节余量，安装时可根据相机焦距调整实际伸出距离，保证成像视野完全覆盖加工有效区域；中部相机承载座开设对应树莓派相机模块的固定孔位，孔位尺寸匹配相机模组的安装螺孔，同时预留了镜头伸出的避让空间，不会遮挡镜头成像范围，承载座边缘做了折边加强处理，避免薄钣金受力变形导致相机光轴偏移；角度调节铰接座采用双耳片铰接结构，铰接孔位匹配标准紧固件，松开紧固件即可调整相机的俯仰角度，调整范围覆盖0到45度，可根据实际安装高度调整相机俯视角，保证成像平面与加工台面平行，减少图像梯形畸变对视觉定位精度的影响。

　　从设计思路层面，整套结构完全围绕激光切割工艺的加工特性做了适配优化，所有板材零件的切口均为垂直切面，没有复杂的曲面、斜角结构，不需要二次铣削、打磨加工，零件之间的拼接采用定位止口配合，组装时不需要额外的治具定位，普通操作人员按照装配关系即可快速完成组装，装配累计公差可控制在0.2mm以内，完全满足视觉组件的安装精度要求。结构的材质选用常规冷轧钢板，表面可做喷塑、氧化处理，兼顾结构强度与加工成本，整体重量控制在300g以内，不会给激光切割机的运动横梁带来额外负载，避免影响横梁的运动响应速度与定位精度。

　　关于安装边界与尺寸适配，整套结构安装完成后的总宽度为120mm，总高度为180mm，相机承载位距离背部安装面的最大伸出距离为60mm，铰接部位的转动半径为35mm，调整角度时不会与周边的激光头、气路管路、拖链等部件产生运动干涉。背部安装板的长条孔长度为25mm，孔距适配市面上主流的小幅面激光切割机横梁安装孔位，不需要对原有设备做打孔、焊接等改装操作，直接利用原有设备的预留安装孔即可完成固定。相机承载位的安装孔位适配标准树莓派相机V1、V2版本的模组尺寸，同时预留了10mm的周边空间，可兼容加装红外滤光片、镜头保护盖等附加配件，不会出现安装干涉。在实际使用中，这套结构可稳定固定在激光加工头的侧方位置，与加工头保持固定的相对位置，设备移动时相机与加工区域的相对位置不会发生偏移，长时间运行也不会出现紧固件松动、结构形变等问题，可满足连续加工作业的使用需求。
