桌面级铝型材框架激光雕刻切割设备结构

　　这套铝型材搭建的框架结构，核心面向桌面级小尺寸加工场景，适配个人工作室、创客空间、小型加工门店的薄材加工需求，可覆盖亚克力薄板、椴木层板、皮革、纸质材料的图案雕刻与外形切割作业，加工幅面适配A3规格常规板材，能满足多数文创产品制作、电子外壳打样、教学实训加工的日常使用需求。从结构设计逻辑来看，整体采用标准欧标铝型材作为主体承载构件，型材槽口直接作为运动轴的安装基准，省去了额外的安装底板铣削加工工序，装配时仅需通过角码、T型螺栓即可完成框架的拼接固定，装配公差可通过型材连接位置的微调实现补偿，对DIY组装用户十分友好，不需要大型加工设备即可完成整机的搭建调试。

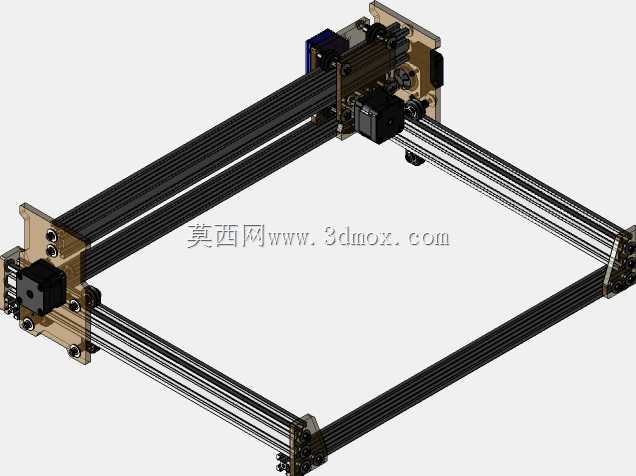

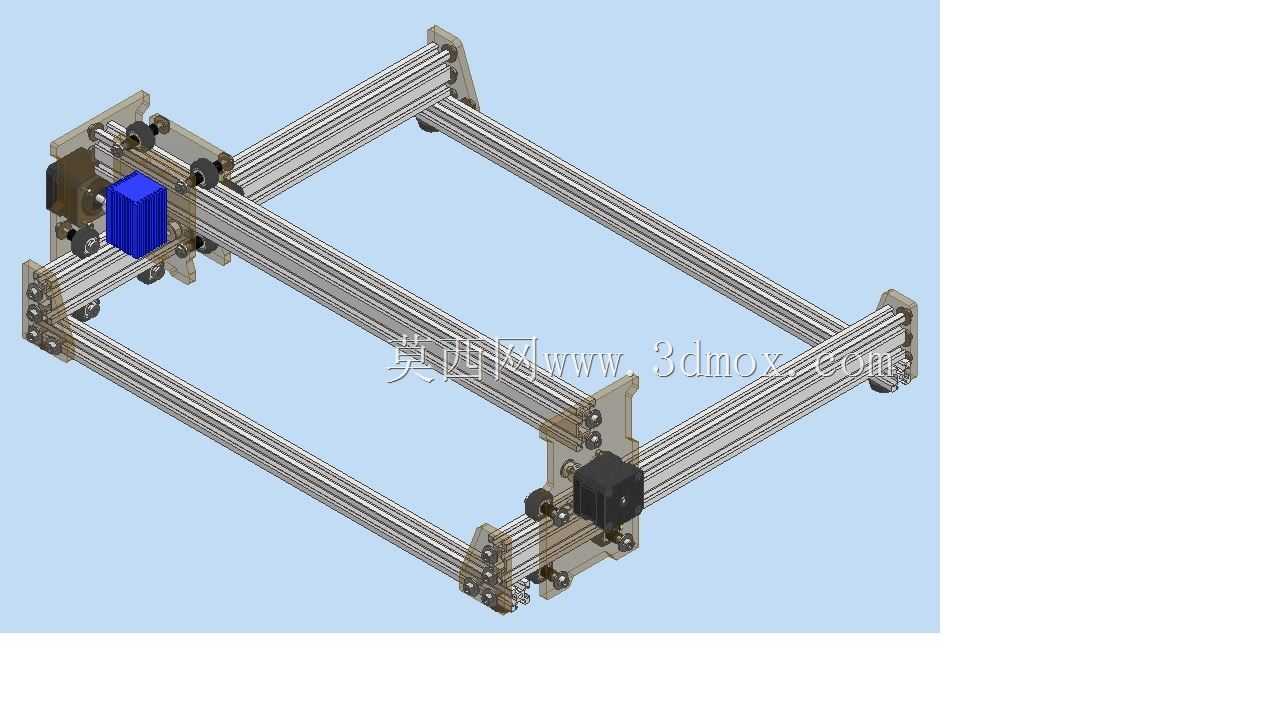

　　运动部分采用双Y轴同步驱动的结构形式，两侧平行布置的光轴导轨作为Y向运动的导向支撑，X轴模组横跨在两侧Y轴滑块上，激光模组直接挂载在X轴的滑动座上，这种跨装结构能有效降低X轴的悬臂负载，保证高速运动过程中激光头的位置精度，避免高速移动时出现的抖动偏移问题。从安装边界来看，整体框架的外轮廓尺寸适配常规桌面的摆放空间，底部预留了电控元件的安装区域，可将驱动板、电源模块直接固定在框架侧方的型材槽位上，不需要额外设计独立的电控箱，进一步压缩了整机的占用空间。框架的四个角位设置了可调支撑脚，可根据放置台面的平整度调整整机水平，避免因台面倾斜导致的加工面焦距偏移问题。

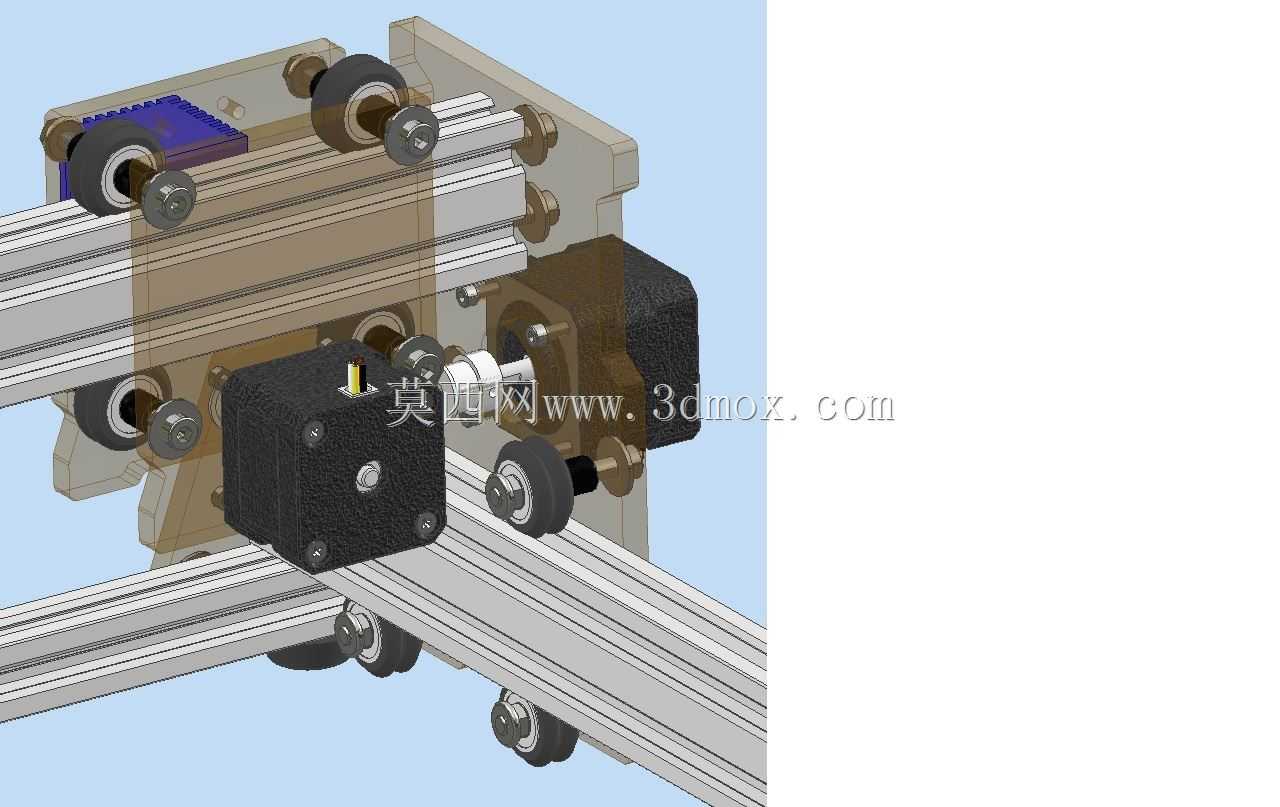

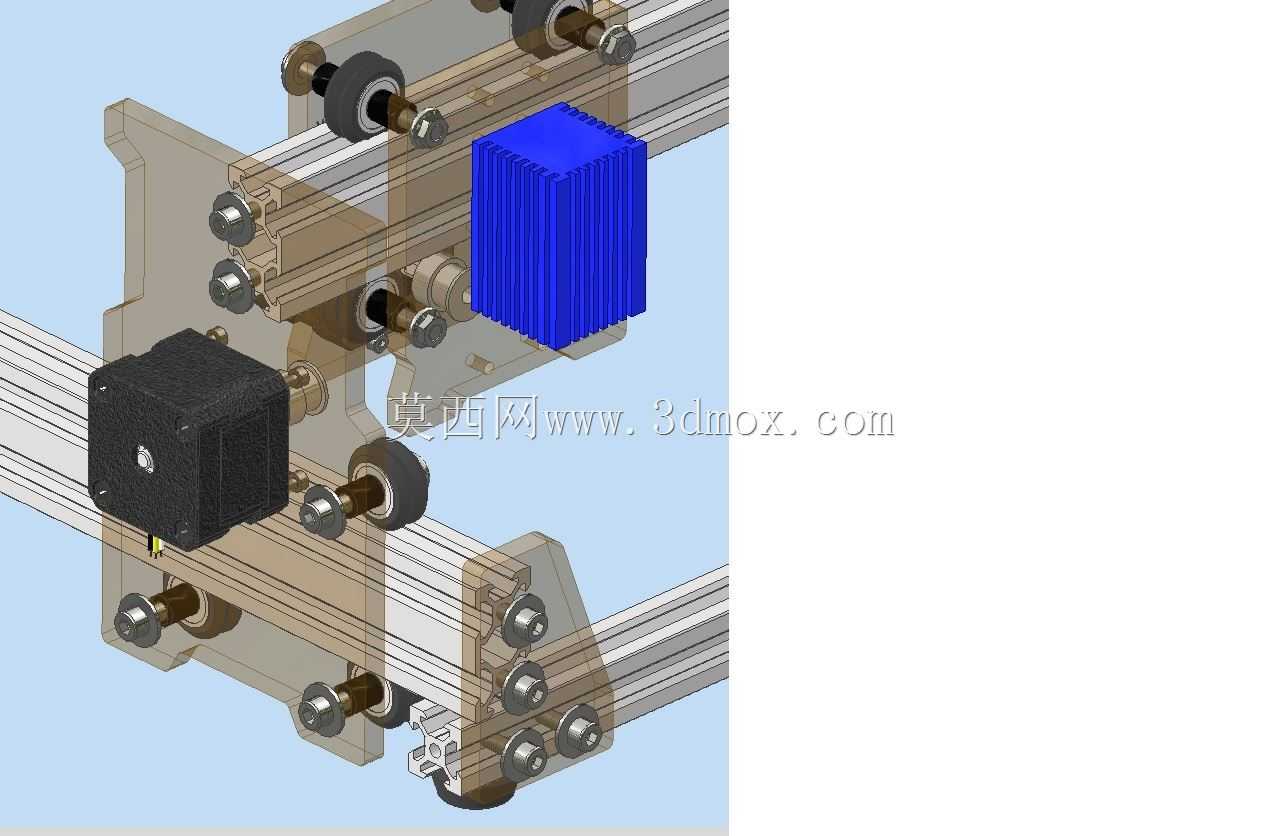

　　X轴的滑动座预留了标准的模组安装孔位，除了搭载激光模组外，也可根据加工需求更换为绘图笔、主轴夹头等功能部件，拓展设备的使用场景。Y轴的传动采用同步带传动形式，张紧机构直接集成在型材端部的安装座上，调整张紧度时不需要拆解框架主体，仅需拧动端部的张紧螺钉即可完成皮带张紧度的校准，日常维护十分便捷。激光模组的安装位置设置了焦距调节滑槽，可根据不同厚度的加工材料调整激光头的高度位置，保证焦点始终落在加工材料表面，获得最优的雕刻切割效果。框架的侧方预留了限位开关的安装槽位，可在三个运动轴的行程两端安装光电限位开关，实现运动行程的软限位保护，避免运动超程导致的机械碰撞损坏。

　　整体结构没有采用复杂的钣金折弯件或定制铸件，所有零部件均为标准件或可通过简单切割加工获得的零件，大幅降低了整机的制造成本与加工门槛，同时铝型材的表面氧化层具备良好的抗锈蚀能力，长期使用不需要做额外的表面防护处理。在实际装配过程中，需要重点保证两侧Y轴导轨的平行度公差，若平行度偏差超过0.1mm，会导致Y轴滑块运动卡顿，长期使用还会加剧导轨与滑块的磨损，因此装配时需要借助百分表打表校准两侧导轨的平行度，校准完成后再锁紧所有连接螺栓。X轴的安装需要保证与Y轴运动方向的垂直度，否则会出现加工图形歪斜、矩形轮廓切出来是平行四边形的问题，可通过加工标准正方形试块的方式反复校准X轴的安装角度，直到加工出的正方形邻边尺寸偏差控制在允许范围内。整机的走线全部沿铝型材槽口布置，可通过线槽盖板将线缆完全收纳在型材槽内，避免运动过程中线缆与运动部件发生剐蹭，同时也让整机外观更加整洁。这套结构的设计思路核心是兼顾加工性能与组装便捷性，在保证足够结构刚性的前提下，尽可能减少定制加工零件的使用，让没有专业加工条件的用户也能完成整机的搭建，同时预留了足够的拓展空间，用户可根据自身的使用需求对结构进行改装升级，比如扩展加工幅面、更换更高功率的激光模组、增加吸尘罩接口等，适配更多元的加工场景。
