捕食者长航时侦察无人机三维设计作品

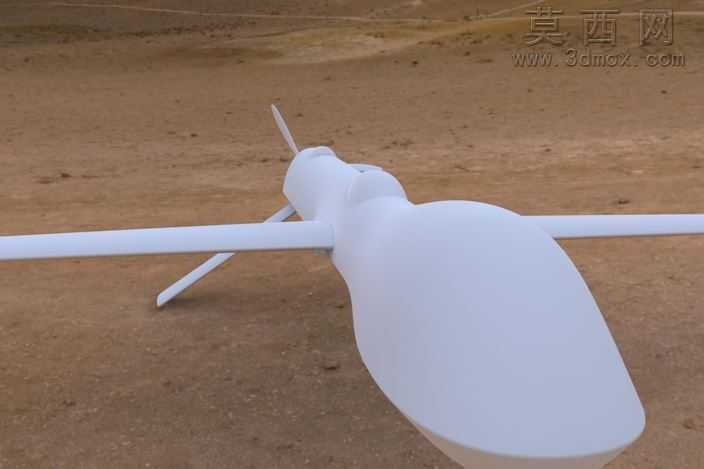

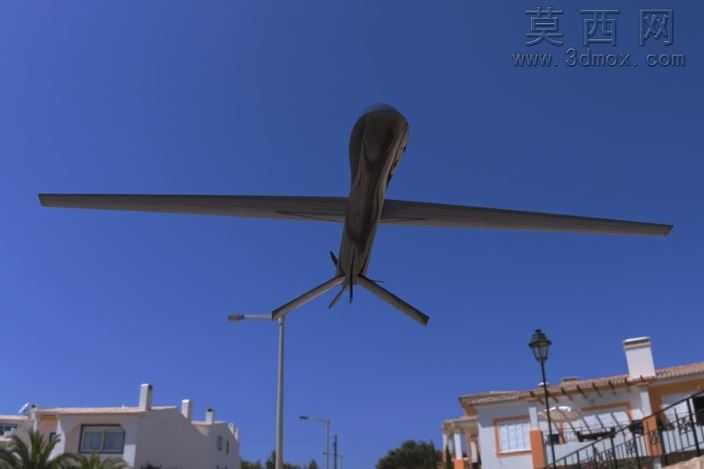

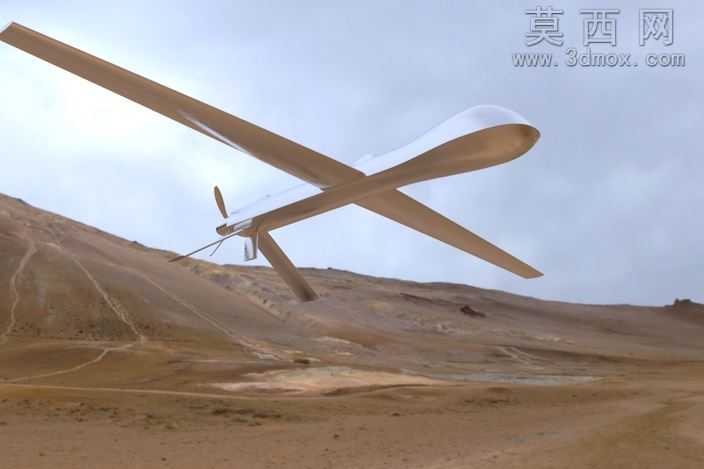

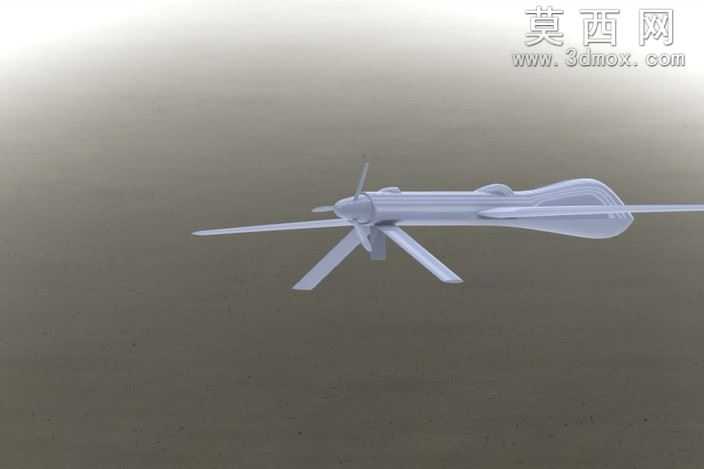

本作品围绕捕食者无人侦察飞行器开展全参数化三维建模设计，建模阶段以真实装备的气动外形参数为基准，首先在三维软件中搭建机身主体的基准坐标系，依次绘制机头流线型曲面、中机身设备舱段、尾撑杆结构的截面轮廓线，通过放样、曲面缝合、实体修剪等操作完成机身主体的基础造型，严格还原该机型修长低阻的机身特征，保证机身曲面的曲率连续性，避免出现曲面褶皱、曲率突变的问题，为后续气动仿真预留合理的模型基础。机翼部分采用大展弦比平直翼的设计还原，建模时单独拆分机翼主梁、翼肋、蒙皮的分层结构，通过凸台拉伸、阵列、布尔运算完成机翼内部承力结构的搭建，同时还原机翼后缘的操纵面结构，保证机翼与机身的对接位置完全贴合，装配间隙控制在建模精度允许的合理范围内。尾翼部分还原V型尾翼的独特布局，分别绘制左右尾翼的翼型截面，通过曲面拉伸、角度偏转完成尾翼造型，同时搭建尾翼与尾撑杆的连接结构，还原尾翼操纵机构的预留安装位。动力系统部分还原尾部推进式螺旋桨的结构，分别绘制桨叶的扭转曲面、桨毂的安装结构，通过圆周阵列完成多叶螺旋桨的整体造型，同时还原发动机舱的整流外形，保证动力段与机身尾部的曲面过渡顺滑。渲染阶段针对不同部件匹配对应材质，机身蒙皮采用哑光复合航空材质，调整材质的粗糙度、反射率参数还原真实装备的蒙皮质感；螺旋桨采用半哑光金属材质，添加细微的使用磨损纹理提升真实感；驾驶舱（设备舱）观察窗采用半透明深色亚克力材质，调整折射参数模拟透光效果；起落架部分采用橡胶与金属组合材质，还原轮胎的橡胶质感与支架的金属质感。场景搭建选用荒漠戈壁的户外环境作为渲染背景，匹配自然日光的光照角度，添加柔和的环境阴影，调整全局光照参数突出飞行器的气动轮廓，最终渲染效果还原了该型无人机执行任务时的真实场景质感。设计过程中严格遵循航空装备的结构比例，所有部件的相对位置、尺寸比例均参考真实装备的公开参数，既保证了模型的外观还原度，也保留了各部件的结构分层，可直接用于后续的结构展示、气动原理演示、科普教学等场景，模型的各部件均做了独立命名与分组，方便后续进行编辑修改、结构拆解、工程图导出等操作。
