搭载旋转引擎的轻型飞机三维设计作品

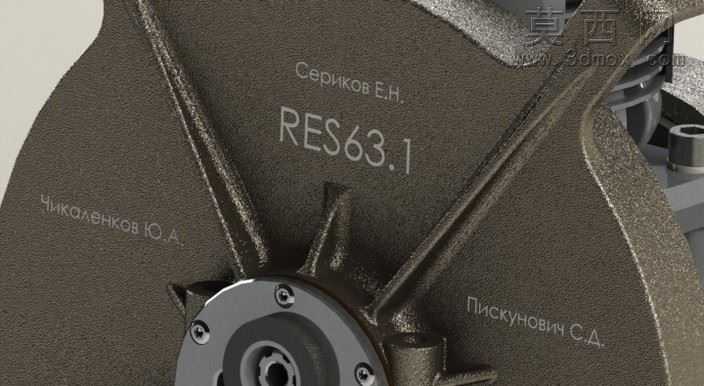

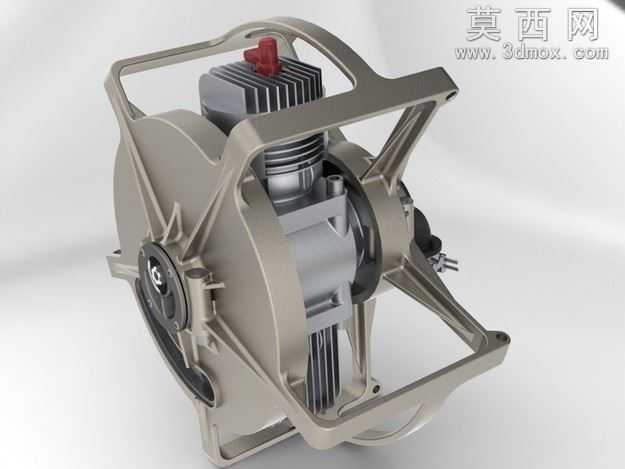

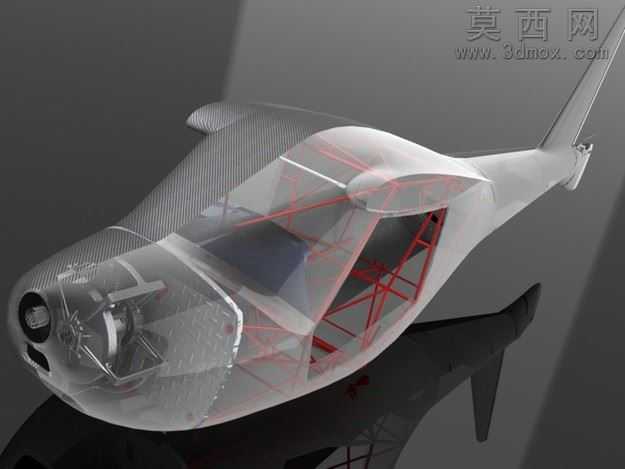

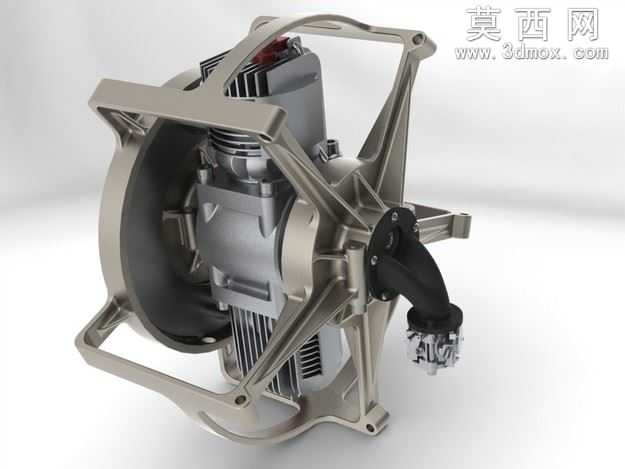

本作品为搭载Bi-旋转二冲程内燃机的轻型飞机三维建模设计，建模阶段围绕轻型通航飞行器的实用化定位展开，首先完成整体气动外形的曲面构建，通过对机身流线轮廓的精准放样，还原低风阻的飞行适配外形，机身外壳采用半透明材质渲染呈现，既能够直观展示外部流畅的曲面造型，又可以清晰呈现内部的结构布局。模型内部重点还原了机身承力框架结构，红色的桁架式支撑结构按照航空轻量化结构设计逻辑排布，兼顾结构强度与整机减重需求，框架的连接节点、杆件走向都参考轻型飞机的实际结构逻辑搭建，清晰展示出机身载荷传递的路径。前端动力舱部分完整还原了谢里科夫RES63旋转引擎的安装结构，引擎的外部轮廓、与机身框架的连接固定位、进气与传动相关的结构细节都做了精细化建模，能够直观展示旋转引擎在轻型飞机上的布置方案。渲染阶段采用哑光质感的机身材质搭配金属质感的引擎部件，透明舱盖部分使用高透略带反射的材质模拟航空有机玻璃的视觉效果，内部框架使用醒目的红色材质区分承力结构，让整体结构层次清晰可辨。设计过程中兼顾了外观还原与结构展示的双重需求，既保证了整机外形的气动合理性，又通过半透明的展示方式，将内部动力系统、承力框架的布局完整呈现，可用于轻型航空器动力布置方案的参考、航空结构教学演示以及相关通航产品的前期设计验证，模型对旋转引擎与轻型飞机机身的适配结构做了重点刻画，能够清晰展现这类特殊动力构型飞行器的结构特点。
