CPU用铝制散热鳍片模组

　　在嵌入式工控板、小型计算机主板以及功率器件密集排布的电子舱内，热量的导出路径往往决定整套设备能否长期稳定运行。这款铝制散热件正是针对主板上CPU这类高热流密度元件设计的被动散热结构，整体采用长方体基体搭配双侧扩展鳍片的构型，没有额外风扇、管路或活动部件，依靠铝合金自身的高导热能力与鳍片扩大的对流面积，把芯片表面的热量持续传递到周围空气中。

　　从安装边界看，该散热件长60mm、宽37.5mm、高35mm，属于紧凑型板载散热模块。选型时需要同时核对芯片封装高度、主板周边电容高度以及机箱内部净空：底面用于贴合CPU或功率器件顶面，侧向鳍片不能与内存插槽、接插件、电解电容发生干涉；35mm的高度方向尤其要注意与上盖、风道隔板之间保留足够间隙，避免鳍片顶端贴壁后阻碍热空气逸散。对于多板堆叠的工控机，还应把散热件外形纳入板卡间距校核，确保相邻板卡不会压到鳍片。

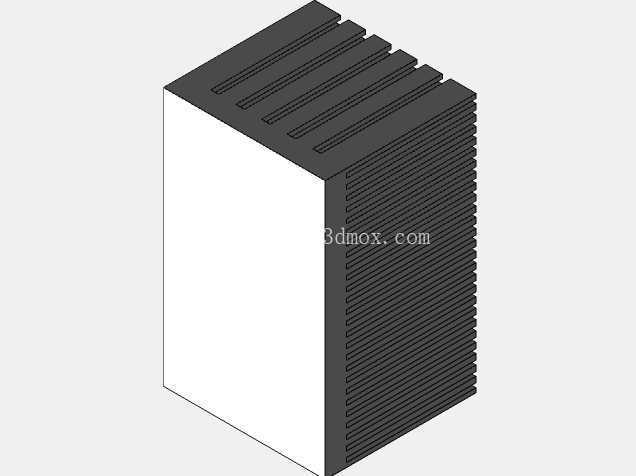

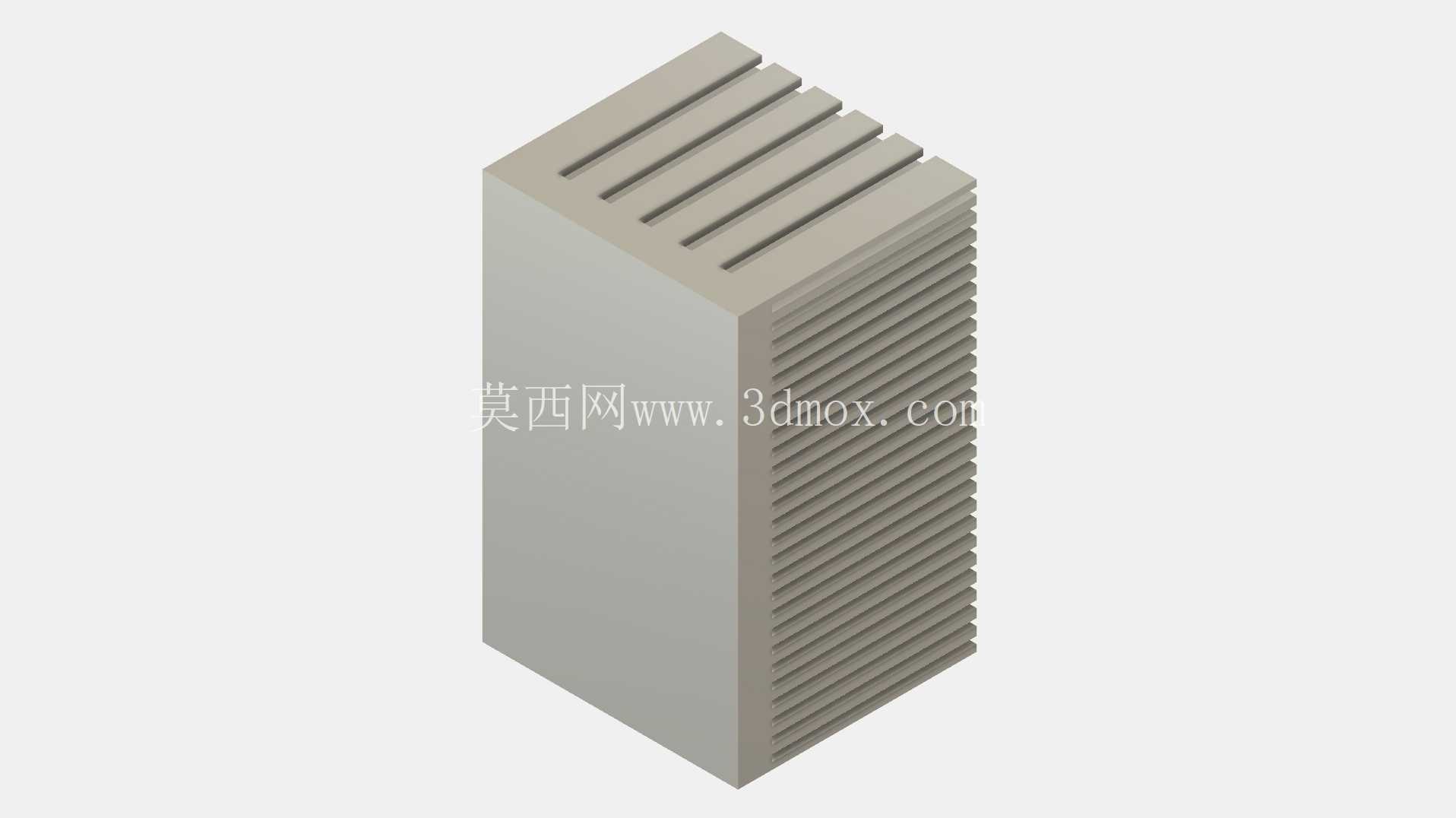

　　结构设计上，实体基体承担热量均布与接触传导的作用，较厚的本体可以把芯片局部热点迅速摊开，降低接触面上的温度梯度；两侧密集排列的平行鳍片则负责扩大散热面积。鳍片沿高度方向连续布置，间距均匀，既有利于自然对流形成稳定的上升气流，也能在系统风扇形成的强迫风道中顺着气流方向排布，减少风阻。顶部开设的若干纵向槽道进一步把顶面分割成多条散热筋，使热量不仅能从侧面鳍片散出，也能从顶部槽壁向环境辐射和对流。这种“实心底座+密集鳍片+顶部开槽”的组合，在有限体积内兼顾了导热路径短、换热面积大、加工工艺简单三方面要求。

　　实际建模时，底座与鳍片应作为一体铝件处理，贴合面需要保证平面度，以便配合导热垫或导热硅脂降低接触热阻；鳍片根部与基体交接处应保留合理圆角或过渡壁厚，避免尖角造成应力集中，也便于铣削或挤压成型。若采用铝挤压工艺，鳍片走向需与挤出方向一致，壁厚不宜过薄，防止成型后变形；若采用数控加工，则要控制刀具在深槽中的让刀量，保证鳍片间距和槽底平整。模型中还应预留安装孔、卡扣或弹片位置的校核空间，因为主板散热件通常通过塑料卡扣、金属弹片或螺钉固定，预紧力过大可能压坏芯片，过小则会使贴合面出现缝隙。

　　应用场景并不局限于台式机CPU。在工业控制主板、边缘计算网关、驱动模块、电源板上的功率器件散热中，同样可以看到类似构型：工程师根据芯片功耗、环境温度、允许温升和机箱风道，决定鳍片密度、底座厚度以及表面处理方式。黑色阳极氧化虽然不改变基体尺寸，但能提高表面辐射换热能力；原色铝件则成本更低，适合对流条件较好的舱内环境。建模过程中把这些安装面、鳍片间隙、高度包络和固定方式表达清楚，结构工程师就能在整机布局阶段直接进行干涉检查与热管理评估，减少后期打样时因散热件过高、过宽或固定点不匹配而反复修改主板与机箱的风险。
