DSN VC288电压电流表配套安装支架结构

　　在低压配电、实验台搭建、小型电源设备集成的场景里，这类数显电压电流组合表的安装适配一直是结构设计里容易被忽略但直接影响装配效率的环节。很多工程师在选型这类表头时，往往只关注量程、精度等电气参数，等到实际装机才发现，表头本身的安装卡扣和现有面板开孔不匹配，或是外接的直流输入输出线缆没有合理的固定空间，要么强行扩孔破坏面板强度，要么线缆拉扯导致焊点松脱，后期维护时拆表头还要连带扯动内部接线，反而增加了现场故障概率。

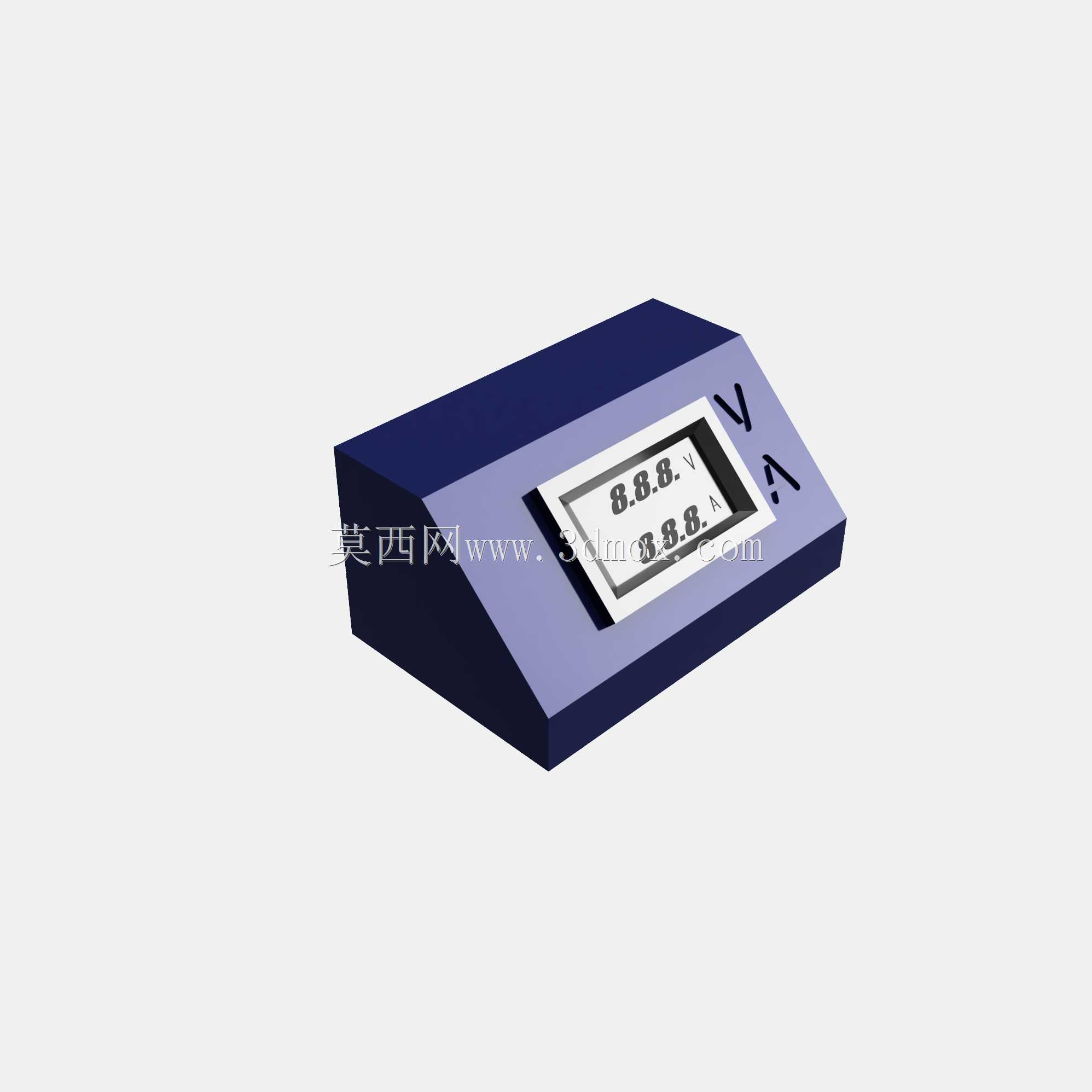

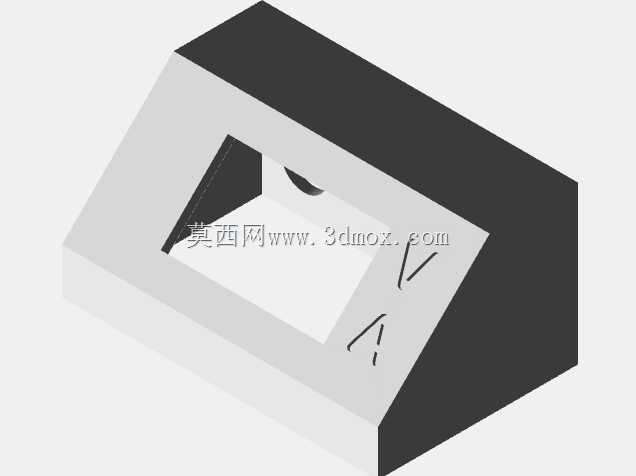

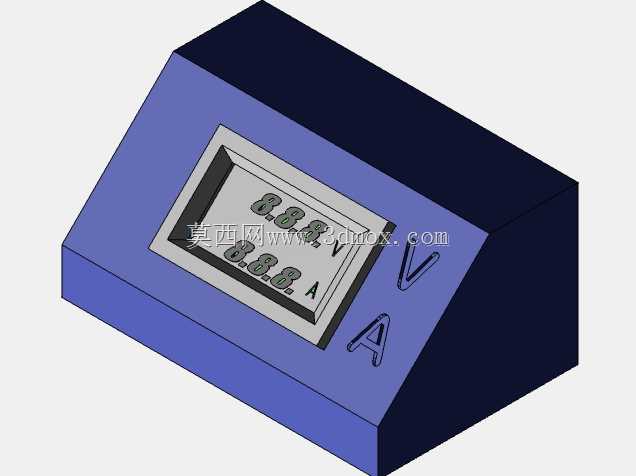

　　这个配套支架的设计，核心就是解决DSN VC288这款双显表头的面板安装适配问题，从结构上看，支架主体采用和表头斜向显示面匹配的倾角设计，不是常见的直角安装座，这个角度是经过实际操作视角验证的——当表头安装在设备操作面板上时，操作人员站立状态下视线自然下垂15到20度，刚好能正对显示屏，不用刻意俯身或者歪头去看数值，长时间操作设备读取参数时能减少视觉疲劳。支架的内腔尺寸完全贴合表头的外形轮廓，侧边预留了0.2mm的装配公差，既不会因为间隙过大导致表头装入后晃动，也不会因为公差过紧造成装配时压损表头外壳的塑料卡扣。

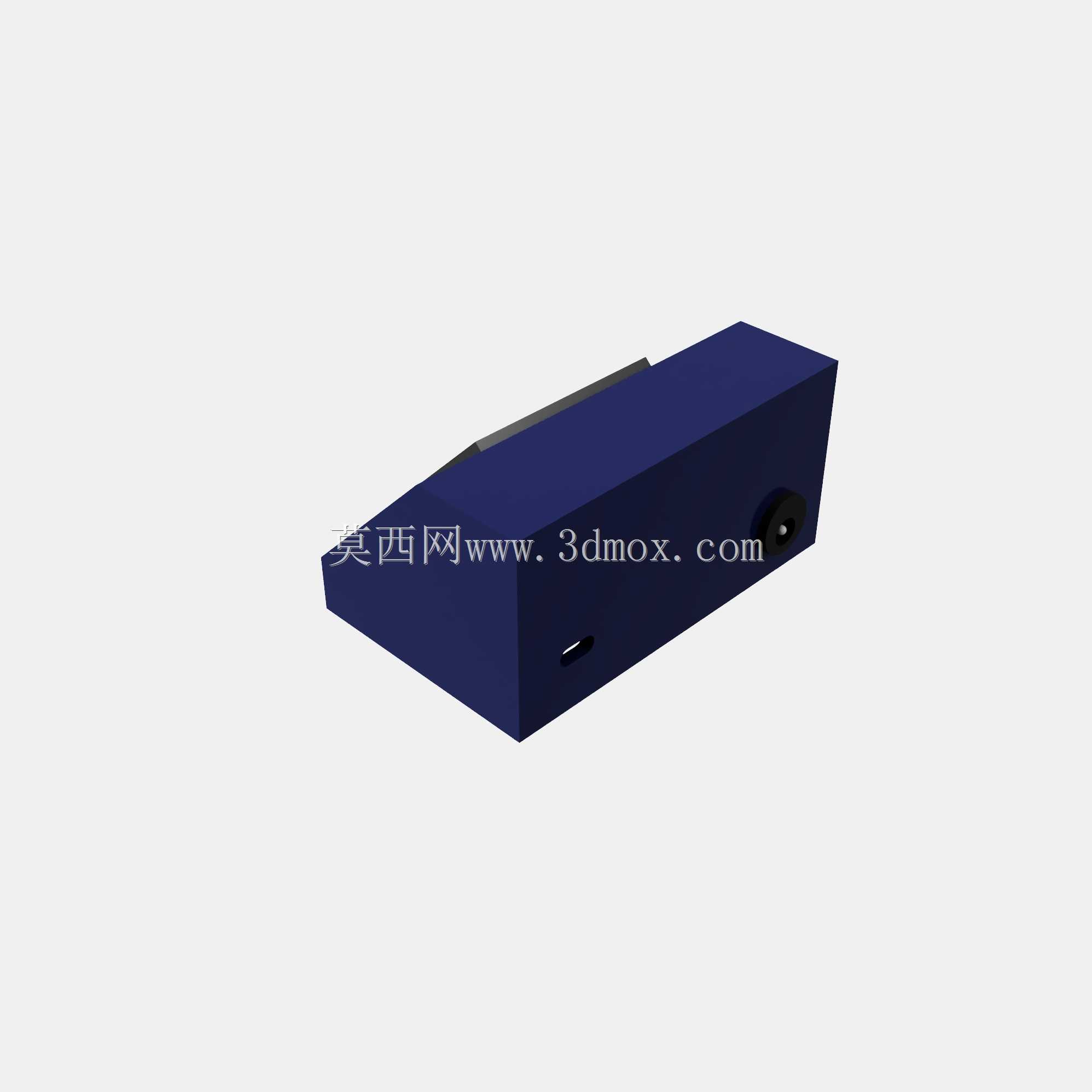

　　安装边界的处理上，支架的面板法兰边做了1.5mm的厚度设计，法兰边四周均匀分布了四个M3的沉头安装孔，孔位距离法兰边缘3mm，这个尺寸是考虑了常见1.2mm到2mm厚度的冷轧钢面板、绝缘电木板面板的安装强度，沉头孔深度1.6mm，装配后螺丝头完全沉入法兰面，不会突出面板表面刮擦操作人员的手部，也不会影响后续面板上其他元器件的排布。支架后侧专门预留了两个穿线位，分别对应面板安装式直流插孔和直流圆筒插孔的安装空间，两个插孔的固定位做了防转卡槽，插孔装入后不会因为频繁插拔插头发生转动，避免内部接线因为扭转出现断线、短路的问题。

　　实际应用中，这套支架结构可以直接适配现有标准开孔尺寸的设备面板，不用针对表头单独修改面板开孔图，对于批量生产的电源设备、实验测试台来说，能减少面板加工的换型成本。支架的线缆容纳空间做了圆弧过渡处理，没有尖锐的直角棱边，穿线时不会刮破线缆的绝缘层，后侧还预留了扎带固定位，接线完成后可以用扎带将线缆固定在支架上，即使外部插头受到拉扯，受力点也会落在扎带和支架上，不会直接传导到表头的焊接引脚处，从结构上提升了接线的可靠性。

　　从设计思路上看，这个支架没有做多余的冗余结构，所有的结构特征都是围绕表头安装、视角适配、线缆固定、安装强度这几个核心需求设计的，没有为了外观增加不必要的曲面或者装饰结构，既方便注塑开模时的脱模，减少模具加工的复杂度，也能降低单件的生产成本。支架和表头的配合面做了细微的防滑筋设计，表头推入支架后，防滑筋会轻微卡入表头外壳的侧边凹槽，不用额外打胶或者加固定螺丝就能实现表头的预固定，后续如果需要更换表头，只要从后侧轻轻顶出即可，维护拆卸非常方便。

　　在不同的应用场景下，这个支架的适配性也做了兼顾，比如在教学实验台的应用中，设备经常需要被学生频繁插拔接线，支架的插孔固定位做了加厚处理，能承受更大的插拔力而不会开裂；在小型工业电源设备的应用中，支架的材质可以选用阻燃ABS，满足电气设备的阻燃要求，安装法兰和面板之间还可以预留0.5mm的密封胶条安装槽，在有防尘防滴要求的场合可以加装密封胶条，提升设备的防护等级。很多工程师在做这类配套结构设计时，容易只考虑能不能把表头装上去，忽略了实际使用中的操作视角、线缆受力、维护便利性这些细节，而这个支架的设计刚好把这些容易遗漏的工程细节都整合到了结构里，不管是做新设备的结构设计，还是对现有设备进行表头改装升级，这套结构都能直接适配，减少重复设计的工作量，也能避免因为安装结构不合理导致的后期使用故障。
