ST-LINK V2仿真调试下载器结构设计

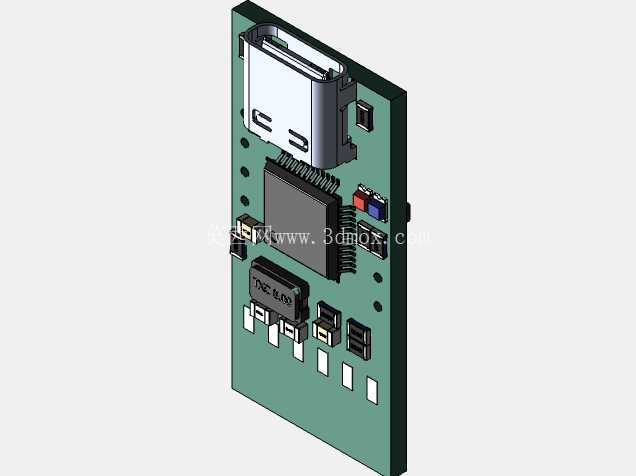

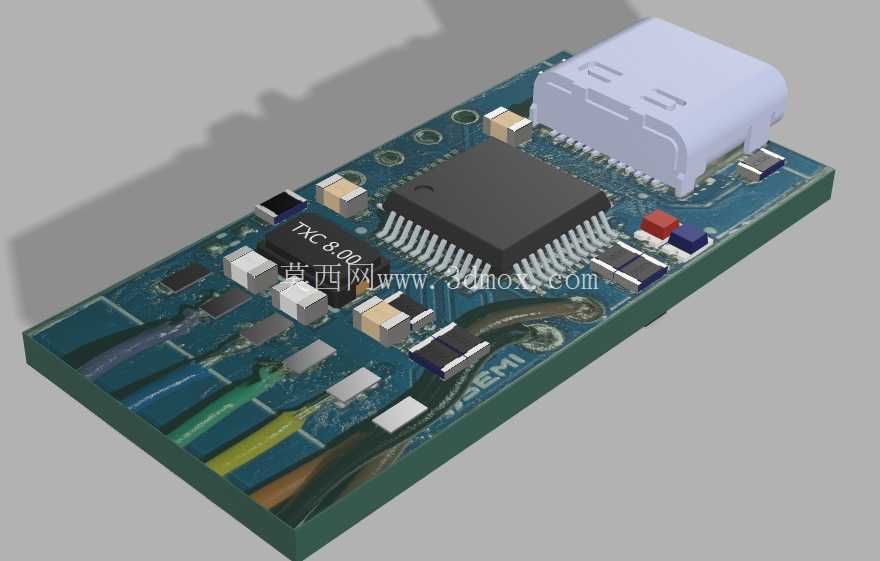

　　在嵌入式开发与STM32系列微控制器的量产烧录、在线调试场景中，ST-LINK V2是开发人员、产线烧录工位接触频率极高的工具，这款调试下载模块的结构设计完全围绕便携使用、接口可靠、元件布局合理性展开，没有冗余的装饰性结构，所有外形特征都服务于实际使用需求。从三维结构呈现的细节来看，PCB板采用常规FR-4玻纤板基材，板边做了圆角处理，避免日常拿取时刮划手部或周边线材，整体板型为窄长矩形，宽度刚好适配Type-C接口的安装空间，长度方向依次排布接口、主控芯片、电平转换芯片、状态指示元件与排针引脚，元件排布遵循信号流向逻辑，从USB接口输入的信号先经过ESD防护元件，再进入主控MCU处理，随后通过电平转换电路连接到目标调试接口，最大程度缩短高频信号走线长度，减少信号反射与干扰，保证调试通信的稳定性。

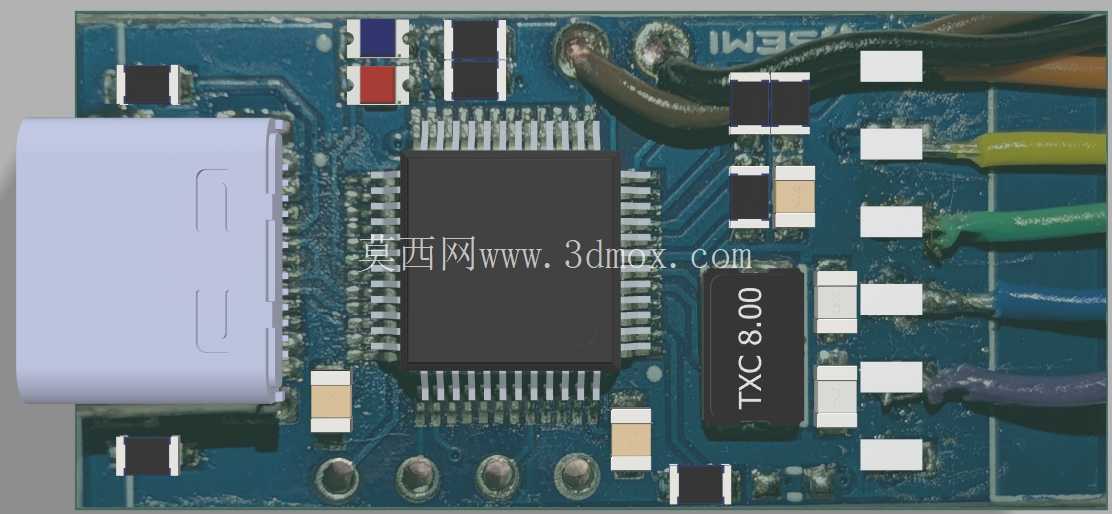

　　Type-C接口选用板上卧式贴片封装，接口金属外壳额外设计了两个固定焊盘与PCB接地层连接，既可以增强接口的机械强度，应对日常频繁插拔的受力需求，也能起到屏蔽外界电磁干扰的作用，接口伸出板边的尺寸经过严格校核，插入数据线后不会与板边其他元件产生干涉，接口周围预留了0.8mm的安全间隙，即使是带金属外壳的Type-C插头也不会碰到周边的贴片电阻电容。主控芯片采用LQFP封装，布局在PCB板的中心区域，芯片下方预留了完整的接地散热焊盘，焊接时可以通过过孔将热量传导到PCB背面的铺铜层，长时间连续烧录程序时不会出现芯片过热导致的通信中断问题，芯片周边的去耦电容全部采用0402贴片封装，紧贴芯片电源引脚布置，保证电源滤波效果，降低电源纹波对调试信号的影响。电平转换芯片布置在靠近调试排针的一侧，缩短与目标板连接的信号路径，芯片周边同样配置了对应的滤波电容与上拉电阻，保证不同电压等级的目标板都能正常通信，支持3.3V与5V两种目标板电压自适应，不需要额外的跳线切换。板载的两个状态指示灯分别布置在PCB侧边靠近排针的位置，采用红蓝双色贴片LED，红色灯指示电源接通状态，蓝色灯指示数据通信状态，灯珠位置刚好对应外壳上的透光开孔位置，不需要额外的导光柱就能清晰观察工作状态，降低外壳开模的复杂度。

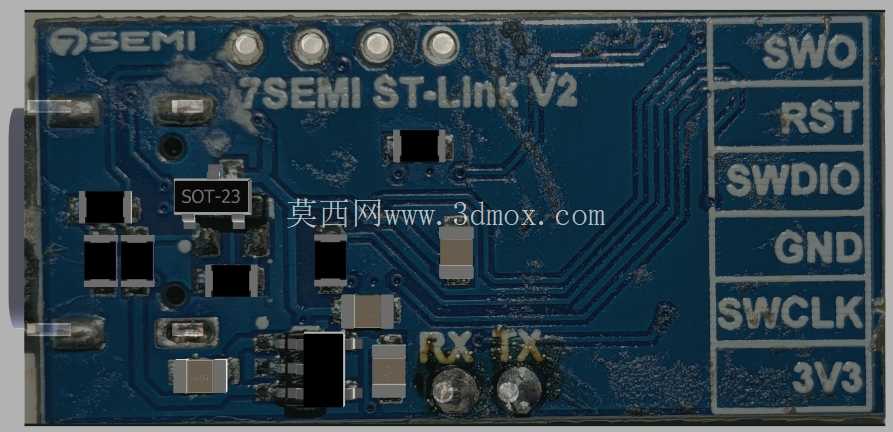

　　调试排针采用2.54mm标准间距直插排针，伸出PCB背面的长度为6mm，既可以直接插在面包板上使用，也可以通过杜邦线连接目标板，排针的引脚定义完全遵循ST官方的标准接口定义，兼容所有支持ST-LINK调试的STM32、STM8系列芯片，排针两侧预留了足够的操作空间，插拔杜邦线时不会碰到周边元件。PCB板上的安装孔位设计在板的四个角位置，孔径为2mm，可以通过M2螺丝固定在塑料外壳内部，孔位周围做了接地处理，螺丝锁紧后可以将外壳金属部分与PCB地连接，进一步提升抗干扰能力。

　　整个模块的外形尺寸控制在长50mm、宽20mm以内，厚度方向最高的元件是Type-C接口，整体厚度不超过10mm，可以轻松放入工具包甚至口袋中携带，适合现场调试、外出支持等移动开发场景。结构设计时充分考虑了量产装配的便利性，所有元件都采用单面贴片布局，除排针外全部元件可以通过SMT贴片机一次焊接完成，不需要后续手工补焊，提升生产效率，降低装配不良率。PCB板边缘的走线全部做了3mil以上的安全间距，高压区域与信号区域做了完整的隔离铺铜，避免出现短路风险，板上的丝印清晰标注了每个引脚的功能定义，即使没有说明书也能快速确认接线方式，减少接错线烧坏模块或目标板的风险。在实际使用场景中，这款模块既可以满足个人开发者日常的程序下载、单步调试、断点设置、寄存器查看等开发需求，也可以在小批量产线中作为程序烧录工具使用，稳定的通信设计可以支持连续上千次的烧录操作不出现丢包、断连问题，紧凑的结构不会占用过多的工作台空间，标准接口设计可以兼容市面上所有的STM32核心板、开发板以及自定义设计的STM32产品板，不需要额外制作转接线。
