树莓派Pico1.3寸液晶扩展板结构

　　这块1.3英寸彩色液晶扩展板主要面向树莓派Pico类微控制器开发场景，在小型嵌入式装置、教学实验台、手持检测终端、桌面状态指示面板以及快速原型验证项目中使用较多。实际做结构时，它并不是一块孤立的屏幕，而是把显示面板、驱动电路、插接接口和操作按键集中在同一块小板上，方便工程师在设备外壳内部直接固定，也便于在面包板或自定义主控板上方堆叠安装。

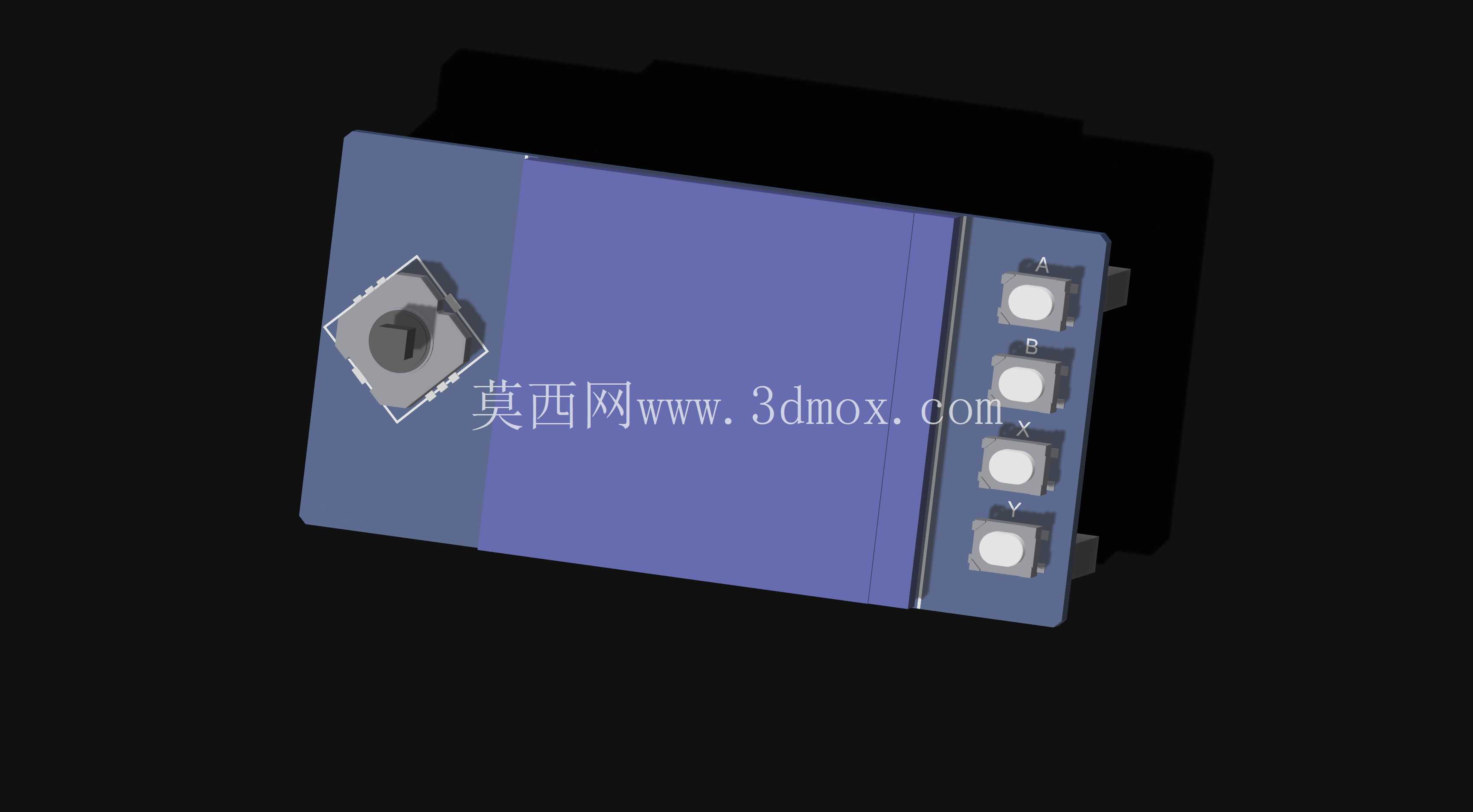

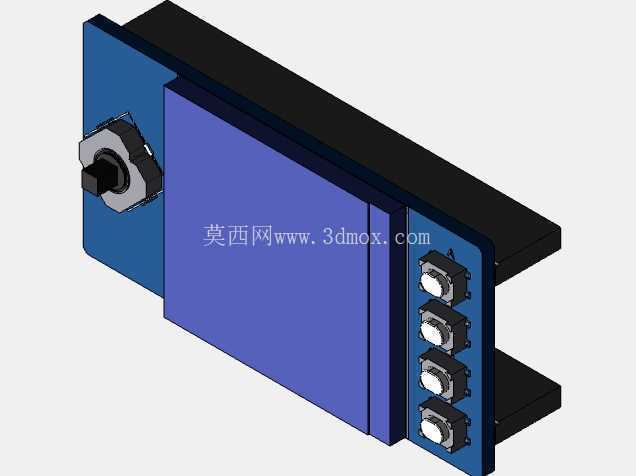

　　从功能布局看，模组一侧保留了与Pico主控对接的排针区域，屏幕主体占据板卡中央大部分面积，侧边布置四颗独立按键，可承担菜单切换、参数增减、确认和返回等人机交互动作。板上还能看到旋转编码器件的安装位置，适合需要连续调节参数的界面，例如阈值设定、波形缩放或光标移动。这样的安排让显示与输入集中在同一扩展层，设备前面板不需要额外布置复杂按键板，外壳开孔数量和内部线束都能减少。

　　建模时需要重点处理屏幕可视区、黑色遮光边框、PCB板厚、排针高度以及按键凸起之间的关系。液晶屏本身较薄，外围有金属或塑胶补强边界，正面装配时要预留防尘镜片或透明视窗的空间。若设备采用贴合面板，屏幕表面与外壳内壁之间应保留均匀间隙，避免螺丝锁紧后压迫液晶层；若采用开窗式外壳，则要控制视窗开口小于显示模组有效承载边，防止灰尘进入，同时保证240×240分辨率的显示区域不被遮挡。

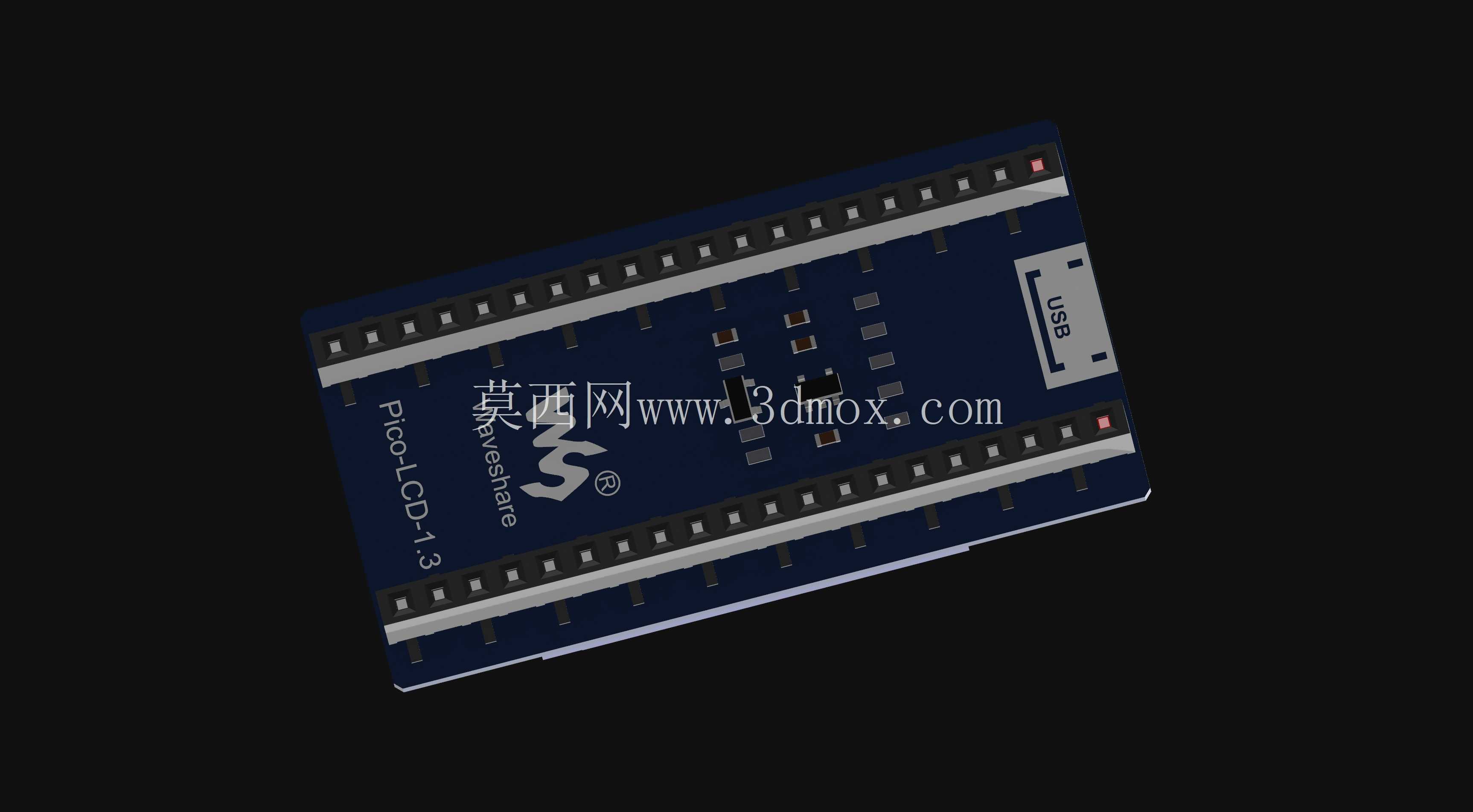

　　安装边界方面，板卡四角和边缘的固定孔、接口避让区是结构设计的关键。Pico插接后，整体高度会受到排针和主控板厚度影响，堆叠方向不能只量取液晶屏本体厚度。外壳内部应为主控芯片、电容、连接器和USB线缆留出下部空间，尤其是侧向出线的设备，需要确认插头插入后不会与壳体筋位干涉。按键位于板边，适合对应外壳侧面或正面的硅胶按键；若采用悬臂式塑胶按钮，按钮柱与按键开关中心要对正，按压行程不宜过大，避免出现卡滞。

　　在工业小设备里，这类模组常用来显示传感器数值、设备状态、简单图形界面和调试信息。由于屏幕尺寸只有1.3英寸，界面信息密度有限，结构设计上应保证用户观察距离较近，前面板倾角通常会比大型控制柜屏幕更陡。手持设备中，板卡应靠近观察面布置，并通过螺丝柱或铜柱固定，避免仅靠排针承受振动；固定点附近不要让壳体筋直接压在元器件上，焊点较高的位置需要做局部避空。

　　三维建模过程中，按实物卡尺还原外形比单纯依据资料建图更可靠。屏幕长宽、板边到按键中心的距离、排针间距、编码器高度以及接口突出量，都会影响外壳能否一次装配成功。对于需要开模或加工面板的项目，还应把LCD黑边、可视区、丝印区和按键孔分别建出，便于后续检查人机界面位置。板卡背面与主控板之间要保留绝缘距离，必要时增加绝缘片或在壳体上设计隔离筋，防止调试过程中短路。

　　整体来看，该模组的结构价值在于把小型显示、按键输入和Pico主控扩展整合为紧凑模块。设计人员在使用时，不应只关注屏幕参数，还要把堆叠高度、插接方向、按键受力、视窗开口、维修拆装和线缆走向一起纳入外壳设计。这样建成的三维数据既能用于外观评审，也能直接支撑安装间隙校核和小批量设备壳体加工。
