图形液晶显示交互模块整机结构

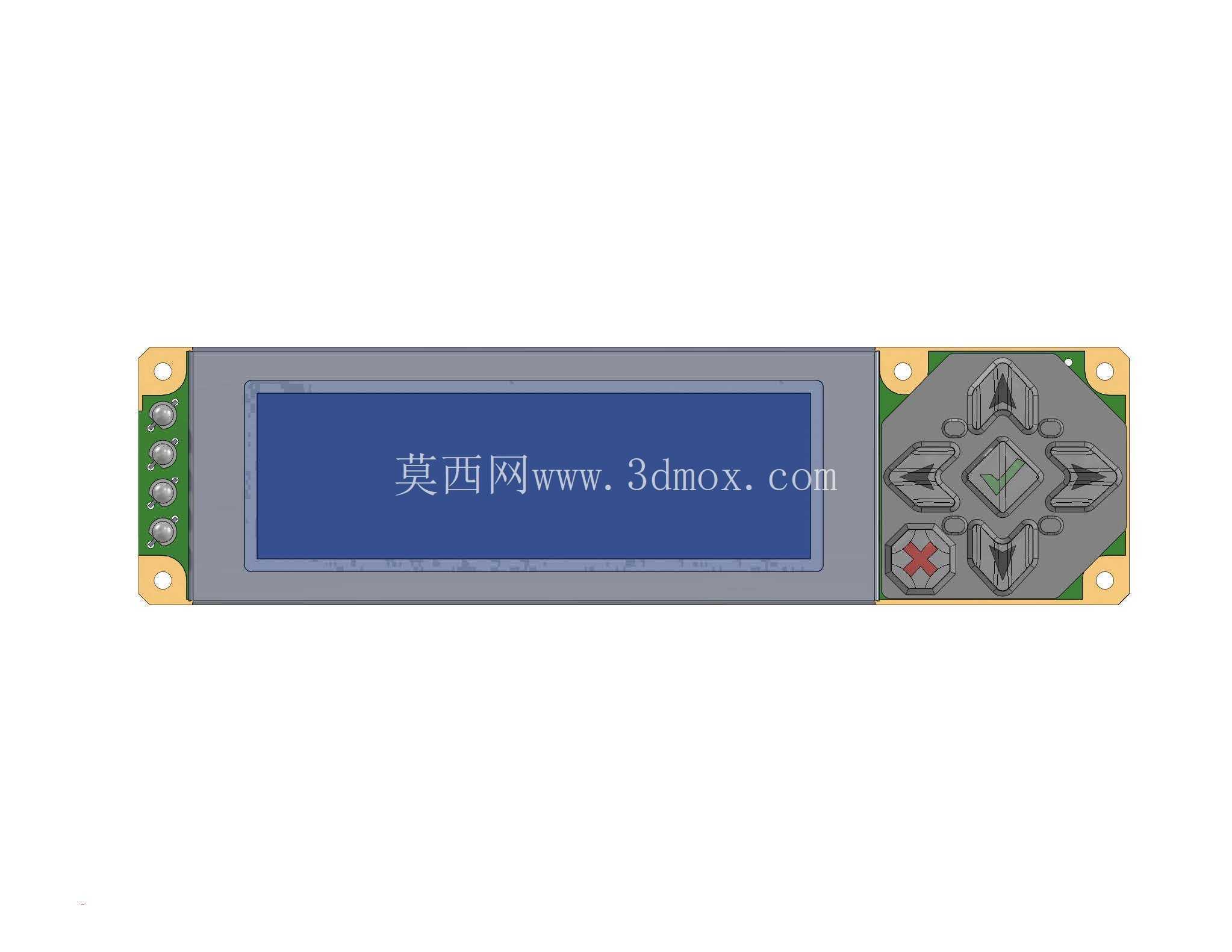

　　该结构对象面向小型人机交互终端的整机布局验证，主体由长条形图形液晶显示区、左侧接线端子区、右侧五向导航按键区及承载电路板组成，常见于工业控制盘柜、嵌入式检测设备、实验仪器面板和紧凑型操作终端中。显示区域占据模块正面的主要宽度，采用横向长屏布置，能够承载状态曲线、参数列表、菜单文字和简单图形提示；屏幕外围保留有边框和装配台阶，便于与前面板窗口、遮光泡棉或保护镜片配合。实际装机时，显示面通常与设备面板平齐或略低于面板，既可以减少外部光线直射造成的反光，也能为后续贴膜、透明防护板预留空间。

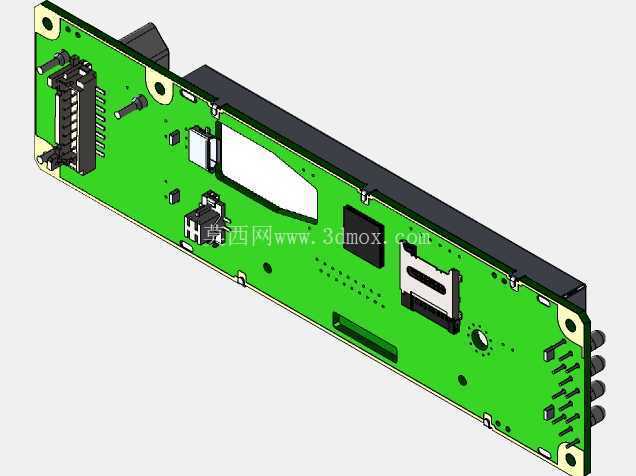

　　电路板在模型中以绿色基板和四周安装孔体现，孔位分布于板边的固定位置，用于通过螺钉、铜柱或塑料隔离柱将模块固定在壳体内部。板边轮廓与显示窗口、按键区域之间留有明确边界，结构设计时需要重点核对面板开孔尺寸、螺钉柱高度以及板后元件的避让空间。左侧端子沿板边竖向排列，适合线束从侧方接入；在柜内布线场景下，这种排布能够缩短信号线连接路径，也便于维护时插拔和检查。右侧按键区域围绕五向导航操作逻辑布置，中央方向键配合周边功能键，可完成菜单移动、确认、返回和快捷操作；其中红色按键通常承担取消、复位或警示类操作，按键造型带有方向性和触感区分，便于用户在不直视按键的情况下完成基本操作。

　　从建模思路看，该模型没有只表现单一屏幕零件，而是把显示面板、PCB轮廓、安装耳、端子和操作按键作为一个完整装配件处理。这样做的价值在于，结构工程师在设备外壳设计阶段即可同步检查面板开窗、按键行程、屏幕可视范围、连接器插拔空间和螺钉锁紧工具空间。液晶模块本身属于薄型电子组件，背部通常分布驱动芯片、电容、电阻和连接焊盘，因此在整机布置中不能仅按正面投影预留空间，还要在板后保留元件高度和通风间隙。若模块靠近电源板、继电器或大功率驱动单元，应通过隔板、接地或布线距离控制降低干扰；若安装在便携设备上，则需在板边增加支撑点，避免按压按键时电路板产生明显挠曲。

　　外形边界方面，整体呈横向长条形态，四角安装孔提供稳定固定基准，显示区与按键区集成在同一基板上，减少了 separate 显示板和按键板之间的连接复杂度。面板设计时可依据模块外轮廓确定开窗长宽，依据安装孔位置确定壳体螺柱，依据端子高度确定侧板走线缺口。按键区的立体造型需要与面板按键孔或硅胶按键帽配合，方向键周围应保留足够活动间隙，防止卡滞；屏幕前方则要控制保护件与显示面的距离，避免压伤偏光片。对于需要频繁参数设置的设备，该类模块能够以较小面板面积同时完成信息显示和本地操作，适合嵌入到空间受限、交互逻辑清晰、维护人员需要快速读取状态的工业场合。
