树莓派八寸电容触控屏安装背板结构

　　这套结构围绕八英寸电容式触控显示屏的机械安装边界展开，主要服务于树莓派生态下的嵌入式人机交互终端。屏幕本体采用800×480分辨率，显示区域与触控层叠合后，需要在外壳、支架或设备面板上预留稳定的固定空间。模型重点还原了显示模组背部的承载板、四角及内部支撑柱位置，使结构工程师在做整机布局时，可以直接核对屏体厚度、螺柱高度、避让区域和外接排线走向。

　　在实际设备中，这类屏幕常用于小型工业控制台、实验台数据采集终端、智能检测设备操作面板、教学演示装置以及3D打印机、激光雕刻机等桌面装备的人机界面。相比采用HDMI转接的显示方案，DSI接口能够把显示通信集中在树莓派板端的专用排线上，减少USB或视频转接模块占用，也让设备内部走线更紧凑。电容触控方式支持多点触摸，适合菜单选择、参数输入、状态确认和图形化界面操作，不需要额外配置鼠标键盘即可完成基础交互。

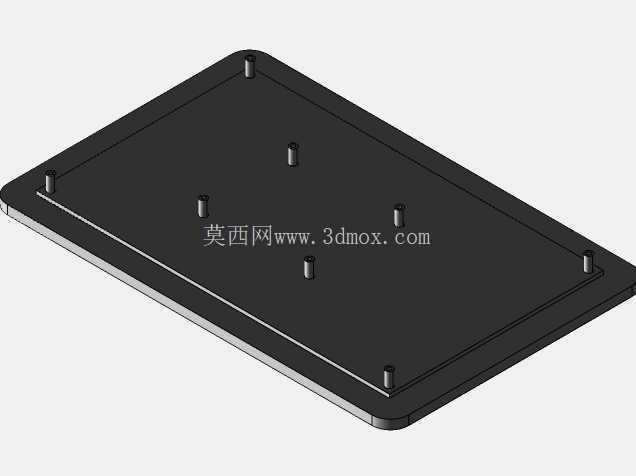

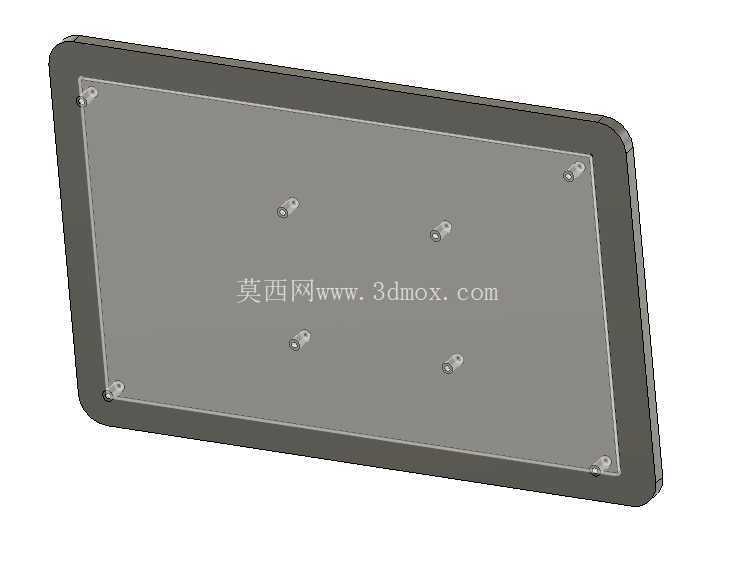

　　从结构设计角度看，屏幕背部的平板区域承担了模组支撑和安装基准作用。板件轮廓随显示屏外形做圆角处理，边缘留出包边与壳体配合的余量；多个圆柱形支撑柱分布在背板内侧，既用于固定屏幕组件，也能在前面板与后盖之间形成限位。支撑柱的高度需要结合PCB厚度、泡棉缓冲、触控玻璃边缘和外壳壁厚综合确定，过短会压伤屏体或造成装配干涉，过长则会使屏幕晃动，影响触控手感和密封效果。

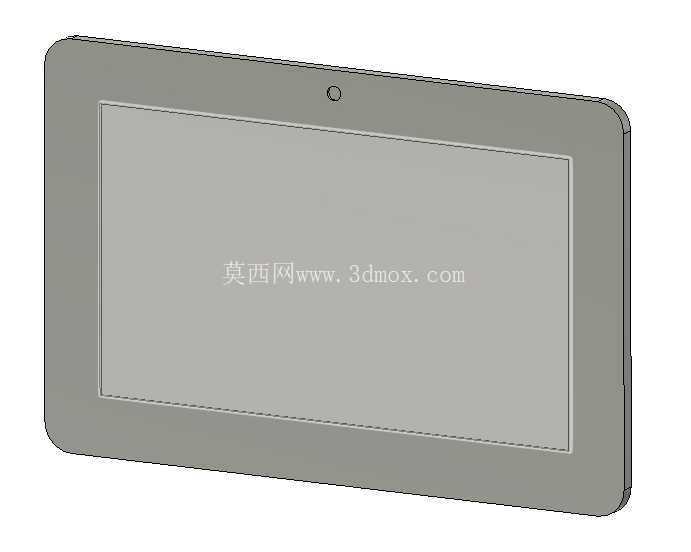

　　安装边界上，八英寸屏的长宽比例决定了面板开孔不能只按可视区域取值，还要覆盖触控玻璃、黑色边框、FPC弯折区和背部固定柱。前面框通常需要压住屏幕非显示边缘，压接宽度保持均匀，避免局部应力集中在玻璃边角。背板螺柱位置应与屏幕厂推荐孔位一致，螺钉锁紧时采用对角顺序，扭力不宜过大，防止塑料柱发白、滑牙或使屏体产生翘曲。若设备用于振动较强的工业场景，可在屏体与框体之间增加薄型缓冲垫，让背板承担主要固定力，前面框只做限位和防护。

　　接口布置也是建模时不能忽略的部分。DSI排线从屏体背部引出后，需要在壳体内部保留平缓弯折半径，不能被螺柱、主板边缘或加强筋夹住。排线插座附近应留出手指操作空间，便于装配和维修；若屏幕后盖紧贴树莓派主板，还要确认排线插头高度、电容元件高度和散热片高度互不干涉。对于需要长期运行的终端，背板可根据热源位置增加通风孔或导热避让区，但开孔不能正对屏幕FPC受力处，也不能削弱螺柱根部强度。

　　该模型在外形表达上突出了背部安装板和固定柱的空间关系，适合用于设备早期方案校核。工程师可以把它放入整机装配中，检查屏幕倾角、面板开孔、后盖闭合、主板堆叠和走线通道；也可以据此推导前面框、防水胶条、遮光边和装饰面板的尺寸。做钣金外壳时，背板固定柱可转化为折弯件上的压铆螺柱；做塑料外壳时，则可直接设计成自攻螺钉柱，并在根部增加加强筋。

　　触控屏作为人与设备之间的直接界面，其结构可靠性并不只取决于显示参数。玻璃边缘防护、背部支撑均匀性、排线弯折寿命、螺钉柱强度以及整机散热间隙，都会影响最终使用效果。该三维结构把这些容易在二维图纸中被忽略的空间关系集中呈现出来，便于在开模或加工前完成干涉检查，也为嵌入式显示终端的面板设计提供了明确的安装参考。
