两百毫米长条形水冷分流汇流排结构

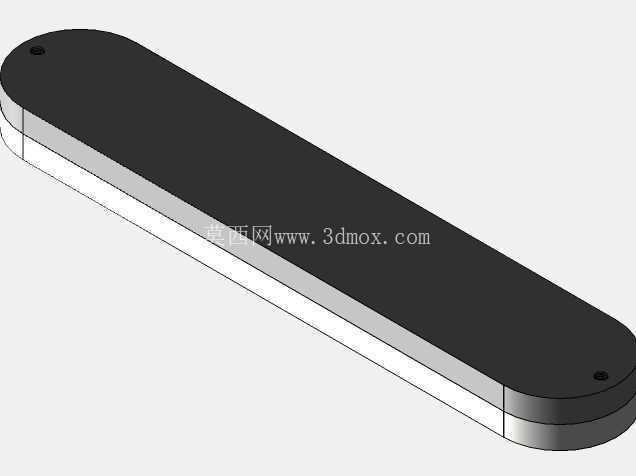

　　这套长条形水冷分配结构主要面向台式电脑水冷系统、小型实验台冷却回路以及多支路热管理场景，用来把主循环冷却液稳定分配到多个并行支路，再将各支路回水汇集后送回冷排或泵组。整体外形采用细长圆角矩形布局，主体长度约200mm，端部做圆弧过渡，既减少外壳尖角，也便于在机箱底部、冷排侧边、设备夹层等狭长空间内布置。

　　从实际安装边界看，该件更适合水平贴装或沿机箱骨架纵向固定。主体两侧分布多组接口位，接口沿长度方向错开排列，避免接头、快插和软管在同一截面集中干涉。端部保留较大的主流道接口，用于连接水泵出口或回水总管；侧面多个小接口对应CPU冷头、显卡冷头、内存散热块、主板供电散热模块等支路。建模时将内部流道与外部接口关系完整表达，能够直接检查接头旋入深度、密封圈位置以及软管折弯半径。

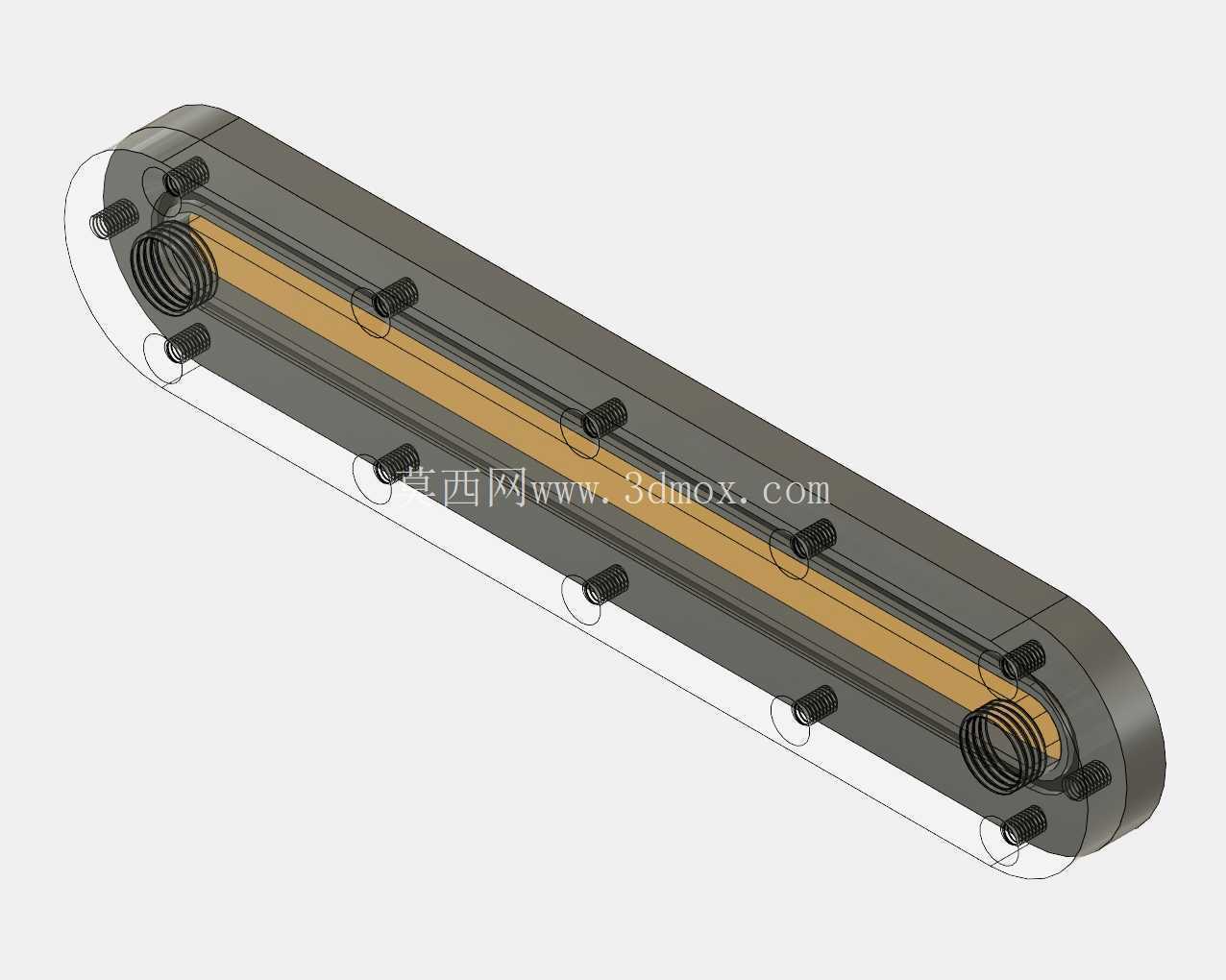

　　结构设计上，分配板采用分层表达思路：外部为深色长条壳体，内部可见一条沿长度方向延伸的主流道，流道截面保持连续，端部通过回转腔室完成进出水衔接。多组侧向接口与主腔连通，接口周围设置螺纹连接结构和密封配合面，方便根据装配需要选用G螺纹、NPT螺纹或快插接头。端部圆形接口处呈现多层环形结构，体现了螺纹牙型、密封台阶和流道收口区域，这些细节在实际加工中直接影响密封可靠性和流阻表现。

　　在冷却回路中，分流板的价值不只是把管路简单分成多路，更在于让各支路获得相对均衡的流量。长直主腔可以降低入口处局部紊流，沿程开孔形成并联通道；当支路数量较多时，主腔截面积不宜过小，否则远端支路压损明显，近端流量偏大。该结构通过较宽的内部腔体和沿程布置的接口，使冷却液在进入各分支前具备较稳定的压力分布。对于电脑水冷而言，这种布置能减少多根水管直接串联在泵出口造成的杂乱走线，也让维护时单独断开某一支路更加方便。

　　外形细节方面，壳体上下盖结合面沿长边布置，多颗紧固螺钉沿两侧交错分布，靠近端部位置加密螺钉，以承受腔内压力并提高密封面压紧均匀性。螺钉孔位避开主流道和侧向接口，装配时不会与水流通道发生干涉。圆角端部配合螺钉排布，使盖板受力从中间到两端连续传递，减少局部翘曲风险。若进入实物加工阶段，可采用铝合金铣削后阳极氧化，也可使用透明亚克力或PC材料制作演示件；金属件适合长期承压和耐腐蚀，透明件则便于观察气泡、流向和积气位置。

　　建模过程中需要重点控制三类尺寸关系。第一是接口中心距，它决定相邻接头能否同时安装，以及水管是否会在弯折时互相摩擦；第二是主流道与侧壁最小壁厚，尤其在侧向螺纹孔底部，需要保留足够强度，避免螺纹攻穿或承压开裂；第三是端部接口轴线与长腔中心线的同轴关系，若偏心过大，会在入口处形成偏流和额外涡流。图中结构把端部接口、主腔和侧支接口的空间关系清晰呈现，适合用于干涉检查、装配演示和流道方案评审。

　　应用到工程现场时，这类分配板常安装在冷却液入口侧或回水侧。入口侧分流要求各支路流量均衡，回水侧汇流则更关注排气和压损控制。若用于高发热设备，可在主腔前后增加温度测点，观察进出水温差；若用于电脑MOD改装，可将其固定在电源仓旁、冷排背面或水路板边缘，通过统一走向缩短软管长度。多接口布局还支持冗余扩展，后期增加水冷部件时不必重新布置主水管，只需从预留接口接入支路。

　　从维护角度看，长条盖板与密封面的设计有利于拆开检查内腔沉积物。水冷回路中长期运行可能产生气泡、杂质或生物膜，分配腔若截面狭窄会增加堵塞风险；该结构内腔连续、开口较大，配合端侧接口可实现较顺畅的冲洗。螺钉沿密封面均布，也能在更换密封圈后按顺序均匀锁紧，降低因局部压紧不足导致的渗漏概率。

　　整体来看，该模型把水冷汇流分配件的外部壳体、紧固点位、端部主接口、侧向支路接口和内部流道作为一个完整装配体表达，既保留了电脑水冷改装所需的紧凑外观，也兼顾了通用冷却设备中并联分流的基本工程逻辑。对于结构设计人员，可在此基础上调整接口数量、中心距、螺纹规格和主腔截面；对于三维建模学习者，可重点练习多实体布局、螺纹接口、内腔抽取、密封面配合以及装配空间校核。
