双盘位固态硬盘转接固定托架结构

　　台式机箱原生3.5英寸硬盘位在早期机械硬盘普及阶段，是按照9.5mm至26mm厚度、102mm宽度、146mm长度的3.5寸存储设备安装孔位规划的，随着2.5英寸固态硬盘逐步成为主机存储主流，原有仓位无法直接匹配小尺寸硬盘的安装孔距，直接放置会出现盘体晃动、接口受力偏移、运行震动传导的问题，这款双盘位转接托架就是为填补这一安装尺寸差设计的结构件。托架整体外轮廓完全对齐标准3.5英寸机械硬盘的安装边界，长宽尺寸控制在147mm、102mm的常规机箱硬盘架兼容范围内，厚度方向预留出两块2.5英寸SSD并排平铺的容纳空间，不需要改造机箱原有滑轨、螺丝孔位，就能像普通3.5寸机械硬盘一样直接推入仓位完成固定。

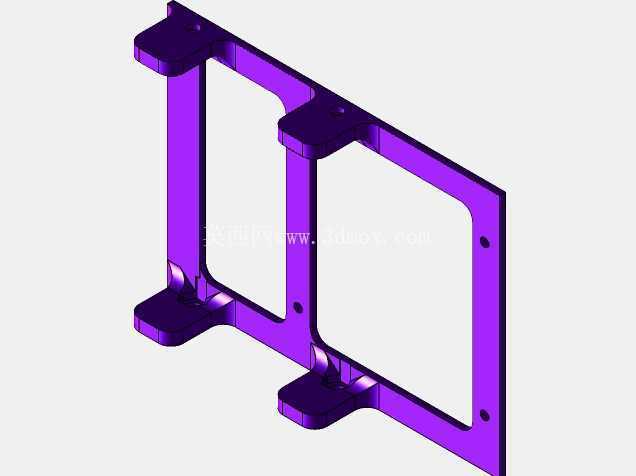

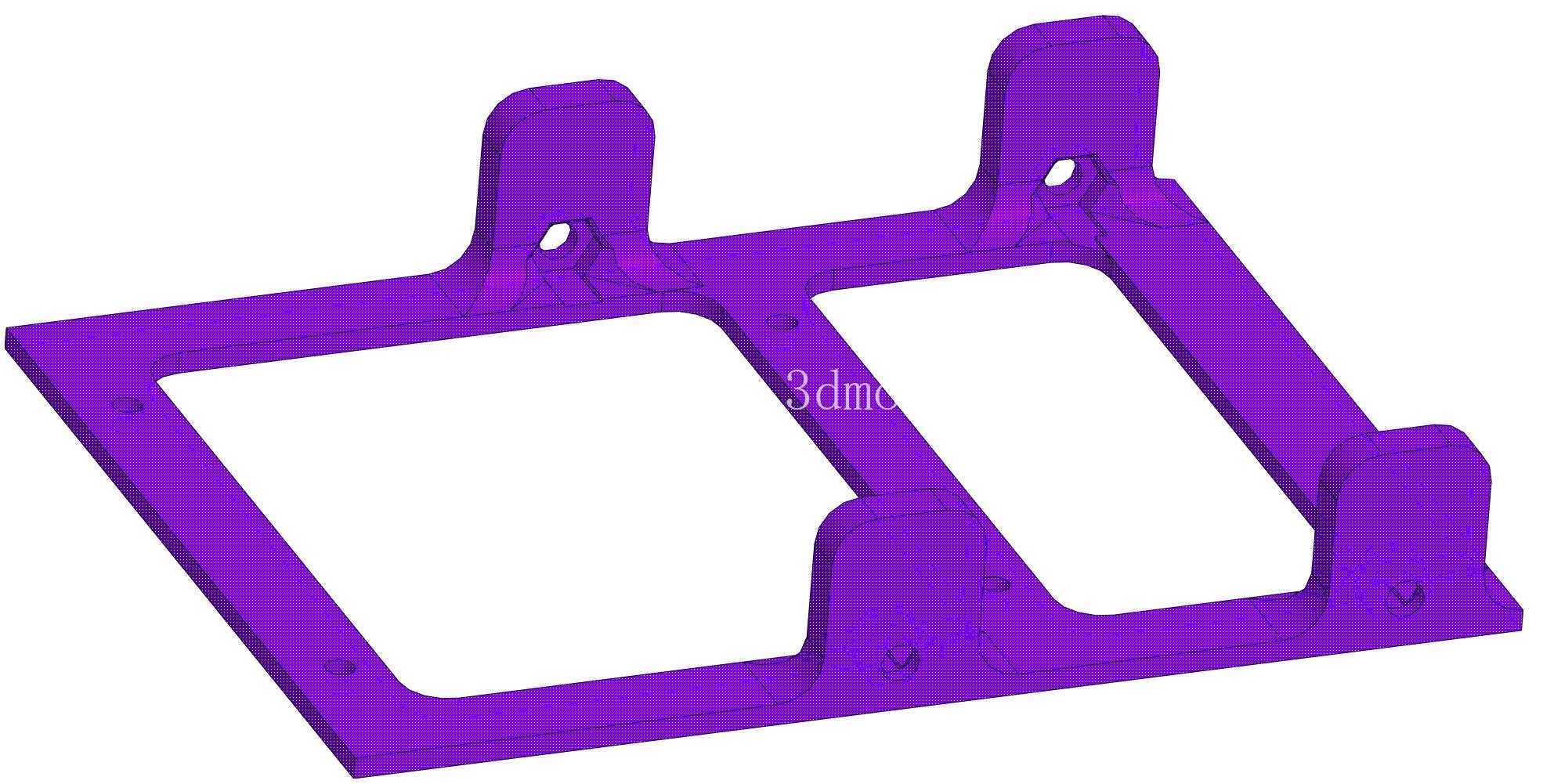

　　托架主体采用一体化平板框架布局，中间设置一道纵向加强筋将承载区域分隔为两个独立的2.5寸硬盘安装位，每个安装位都开出大面积的矩形镂空窗口，一方面大幅减少托架整体自重，另一方面让固态硬盘上下表面完全暴露在机箱风道中，盘体工作产生的热量可以直接被流经仓位的气流带走，避免实心托板遮挡散热路径造成积热。框架四周向上延伸出带安装孔的定位支耳，支耳上的开孔位置同时兼容两种固定逻辑：外侧支耳的孔位对应机箱3.5寸硬盘架的标准螺丝孔，用来把整个托架锁定在机箱仓位上；内侧框架平面上的预留孔位则精准对齐2.5英寸固态硬盘侧边的通用安装螺孔，用户可以从托架背面穿入螺丝，将两块SSD分别锁紧在各自的承载区域，孔位公差按照常规消费级五金配件的装配间隙设计，既不会出现孔位错位无法穿丝的问题，也不会因为间隙过大导致硬盘安装后出现旷量。

　　结构设计上没有采用多余的卡扣、弹片等易损结构，整体为等壁厚的一体成型构型，拐角位置都做了圆弧过渡，避免直角应力集中，在长期承受硬盘重量、机箱搬运震动的工况下，不会出现支耳断裂、框架变形的问题。两块硬盘并排布局时，中间的纵向加强筋同时充当两个盘体之间的分隔挡边，安装时可以快速将SSD推到挡边处完成定位，不需要反复对齐孔位，即使是没有装机经验的操作人员，也能在短时间内完成两块硬盘的对位固定。托架的上下边缘都做了折边强化处理，平板部分的壁厚在保证结构刚性的前提下尽可能减薄，不会额外占用机箱内的宝贵空间，安装完成后托架整体完全处于原有3.5寸硬盘位的轮廓边界内，不会干涉相邻仓位的设备安装，也不会碰到机箱内部的供电线、数据线走线。

　　在实际机房改造、旧主机升级、NAS存储设备扩展的场景中，这类转接托架可以把原本闲置的3.5寸硬盘位全部利用起来，单块托架就能扩展两块2.5寸固态的安装能力，不需要额外占用PCIe插槽位置或者外挂硬盘支架，整机内部走线也能保持整齐。支耳上的安装孔同时兼容滑轨快装结构和直接螺丝固定两种机箱安装方式，无论是老式螺丝锁定的机箱硬盘架，还是带塑料卡扣的免工具滑轨，都能适配固定。框架上的镂空区域同时可以作为扎带固定位，硬盘连接的SATA数据线、供电线可以穿过镂空窗口用扎带归集固定，避免线材晃动碰到散热风扇。整个结构没有复杂的装配组件，不存在零件脱落掉入机箱内部的风险，对于批量装机的集成商来说，统一的孔位规格可以大幅减少安装时的适配工作量，不需要针对不同品牌的2.5寸硬盘单独调整支架，只要是符合标准尺寸的SATA固态、机械硬盘，都可以装入该托架完成转接固定。
