简易涡轮机械结构三维设计作品

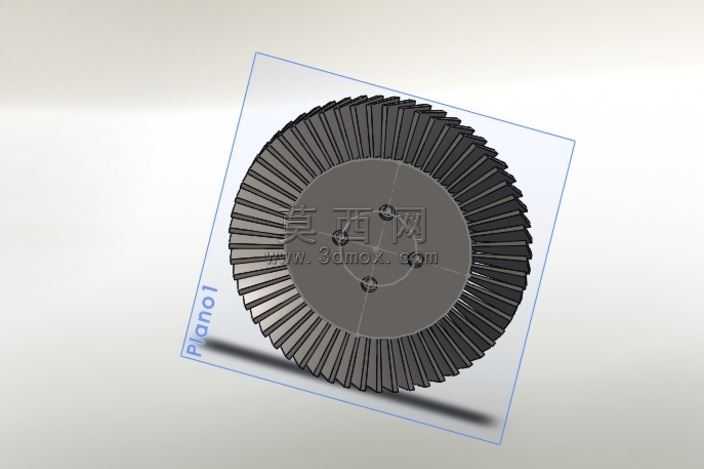

本作品为一款简易涡轮的三维建模设计成果，整体采用参数化建模思路完成全结构搭建。建模阶段首先绘制涡轮的中心基准面，以中心轴为定位基准，先完成中心轮毂部分的实体创建，轮毂上预留了四个均匀分布的安装定位孔，用于后续涡轮与传动轴的装配固定，孔位的位置度通过圆周阵列参数严格约束，保证装配时的同轴度要求。完成轮毂基础结构后，针对外圈的涡轮叶片进行单独建模，先绘制单个叶片的截面轮廓，结合涡轮的气动基础需求调整叶片的倾斜角度与曲面弧度，叶片根部与轮毂外圆做顺滑过渡处理，避免应力集中问题，单个叶片特征完成后通过圆周整列命令，按照等角度间距完成全部叶片的阵列排布，保证所有叶片的尺寸一致性与分布均匀性。材质配置阶段，整体涡轮赋予深灰色金属材质，模拟钢制涡轮的真实质感，调整材质的粗糙度参数匹配机械加工后的金属表面效果，同时添加轻微的环境反射效果提升渲染真实度。渲染环节采用柔和的顶光搭配侧方补光，清晰呈现叶片的排布层次与轮毂的结构细节，背景选用浅素色避免干扰主体结构展示，同时添加基准面标识辅助呈现模型的空间定位关系。整体设计结构简洁规整，无冗余特征，完整还原了涡轮的核心结构特点，可作为机械原理教学演示、基础动力结构参考的三维素材，模型的参数化特征也支持后续根据实际需求调整叶片数量、轮毂尺寸、叶片角度等参数，适配不同的使用场景。
