间歇式节拍传动机构三维结构设计

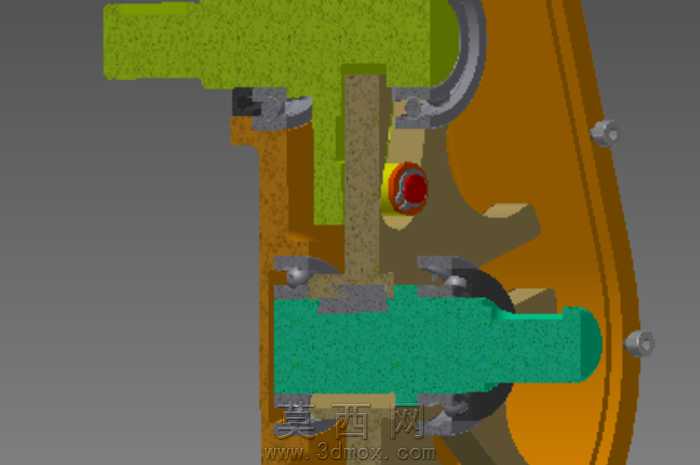

本作品为间歇式节拍传动机构的三维建模设计成果，建模过程中严格遵循机械设计的公差配合规范，对机构内的所有零部件进行了1:1等比例参数化建模，完整还原了该类节拍传动机构的真实装配关系与运动逻辑。建模阶段首先梳理了机构的核心运动链路：主动轮通过间歇啮合的结构带动从动件实现周期性的步进动作，建模时对凸轮轮廓、啮合齿形、定位销孔等关键配合部位进行了高精度的特征绘制，确保各部件在虚拟装配时不存在干涉问题，同时预留了合理的装配间隙以模拟实际工况下的运动余量。材质渲染环节根据不同零部件的实际应用场景赋予了差异化的材质属性：传动承载部件采用金属磨砂材质，体现其高强度的力学性能；定位与缓冲部件采用工程塑料材质，还原其耐磨、减震的功能特性；固定连接件采用标准金属镀锌材质，清晰区分不同功能的零件层级，整体渲染效果层次分明，能够直观展现机构的内部构造。结构设计上，该节拍传动机构采用了同轴布局的紧凑结构，将动力输入、间歇传动、动作输出三个功能模块整合在同一安装基座内，有效缩减了机构的整体占用空间，同时在关键传动部位设置了润滑储油槽与耐磨衬套的安装位，兼顾了机构运行的稳定性与长期使用的耐用性。设计思路围绕节拍传动的精准性需求展开，通过对传动轮廓曲线的优化，使得从动件在运动启停阶段的冲击载荷得到有效降低，既保证了节拍动作的时间精度，又减少了传动过程中的噪音与部件磨损，整套模型完整呈现了从零件建模、虚拟装配到材质渲染的全流程设计，可直接用于机械原理教学演示、同类型机构的设计参考以及非标自动化设备的方案选型参考，能够帮助设计人员快速理解间歇节拍传动的结构逻辑，缩短同类产品的开发周期。
