迷你ITX机箱离心式电脑散热风轮

　　该结构针对迷你ITX机箱内部空间极度受限的散热痛点开发，核心采用离心式叶轮驱动气流的技术路线，区别于常规轴流风扇直吹散热鳍片的方案，能够在极小的轴向占用空间下获得更高的风压，适配高密度鳍片、狭窄风道以及水冷排串联的复杂散热回路。

　　从实际装机场景来看，这类离心散热组件主要面向小尺寸台式主机、紧凑型工作站、ITX游戏机箱以及定制水冷MOD装机领域。常规轴流风扇在薄型机箱内往往受限于扇叶直径和轴向厚度，风量虽大但风压不足，气流穿过密集铜鳍片或冷排时阻力衰减明显；离心叶轮则通过圆柱形壳体内的叶片旋转，将轴向进入的空气转为径向甩出，能够在有限截面内建立更高静压，把气流压过细密散热通道，因此特别适合空间局促、风道弯折、散热器件堆叠密集的小型主机。

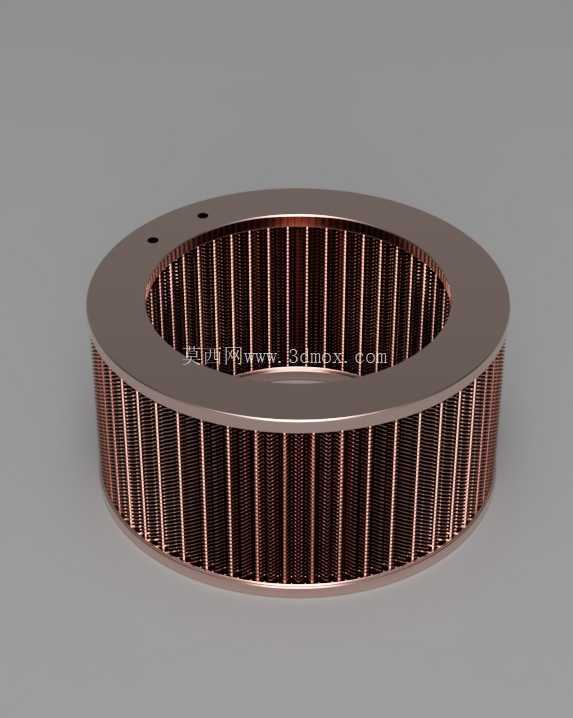

　　结构外形上，整体为矮圆柱环形布局，主体由上下环形端盖、周向密布的直立叶片以及内部离心流道组成。外圈叶片采用细密等距排列方式，材质视觉上为铜质或铜色导热金属，既参与气流导向，也可配合换热面扩大热交换面积。顶部端盖预留两个小孔，可用于安装定位、螺钉固定或者传感器走线；端盖外缘形成完整的环形支撑边界，保证叶轮高速旋转时的结构刚性，减少叶片悬臂振动。圆柱形壳体的最大外径决定了它在机箱内的平面占用范围，轴向高度则直接对应机箱限高，设计时需要同时核对机箱风扇位、冷排位、显卡供电区与内存马甲之间的干涉关系。

　　建模思路上，需要优先确定叶轮的气动轮廓与安装边界，再展开细节特征。第一步根据机箱可用空间确定外圆直径、总厚度以及中心进风区尺寸；中心区域需要留出气流进入通道，不能被电机或支架过度遮挡。第二步建立周向叶片阵列，叶片沿圆周方向保持均匀分布，叶片高度与壳体轴向高度一致，叶片截面可略带倾角，使空气在旋转过程中顺利由内侧向外侧加速。叶片数量需要在气动效率、噪声和加工成本之间平衡：叶片过密会增加流动阻力和加工难度，叶片过疏则会导致风压脉动和噪声升高。第三步构建上下端盖，端盖一方面约束气流方向，避免空气从轴向泄漏，另一方面为电机、轴承和固定件提供安装基面。顶部小孔的位置应避开主受力区和气流高速区，孔边保留足够壁厚，防止装配时产生应力集中。

　　安装边界方面，圆柱形外圆与机箱内壁、冷排、水管之间应保留均匀间隙，避免叶片外圈与固定件刮擦；轴向方向要核对主板元件高度，尤其是电容、供电散热片、内存顶部和电源线材，防止旋转件与线缆接触。若用于水冷回路，该组件可作为冷排增压风机使用，气流从中心或一侧进入，经叶轮加速后径向穿过铜质鳍片，再由机箱预留开孔排出；若用于风冷直吹，则可配合底部导热底座，将CPU或显卡热量传导至环形鳍片阵列，由离心气流带走。

　　从工程细节看，周向叶片与端盖之间需要保证连接可靠，薄叶片在高速旋转下受离心力和气动交变载荷作用，根部容易出现疲劳风险，因此建模时应在叶片与端盖交接处保留微小圆角或过渡段，避免尖锐直角。整体动平衡也十分关键，环形叶轮对质量分布偏差较敏感，阵列特征必须保证周向对称，材料密度均匀，安装孔与旋转中心同轴。对于结构设计人员而言，完成三维数模时应同步检查叶轮内径、电机安装位、螺钉孔位、线缆避让区和机箱开孔之间的匹配关系，并通过截面检查确认气流通道没有突兀台阶或大面积阻挡，从而在紧凑空间内实现高风压、低干涉和稳定散热。
