木质拼接履带式挖掘机构件结构

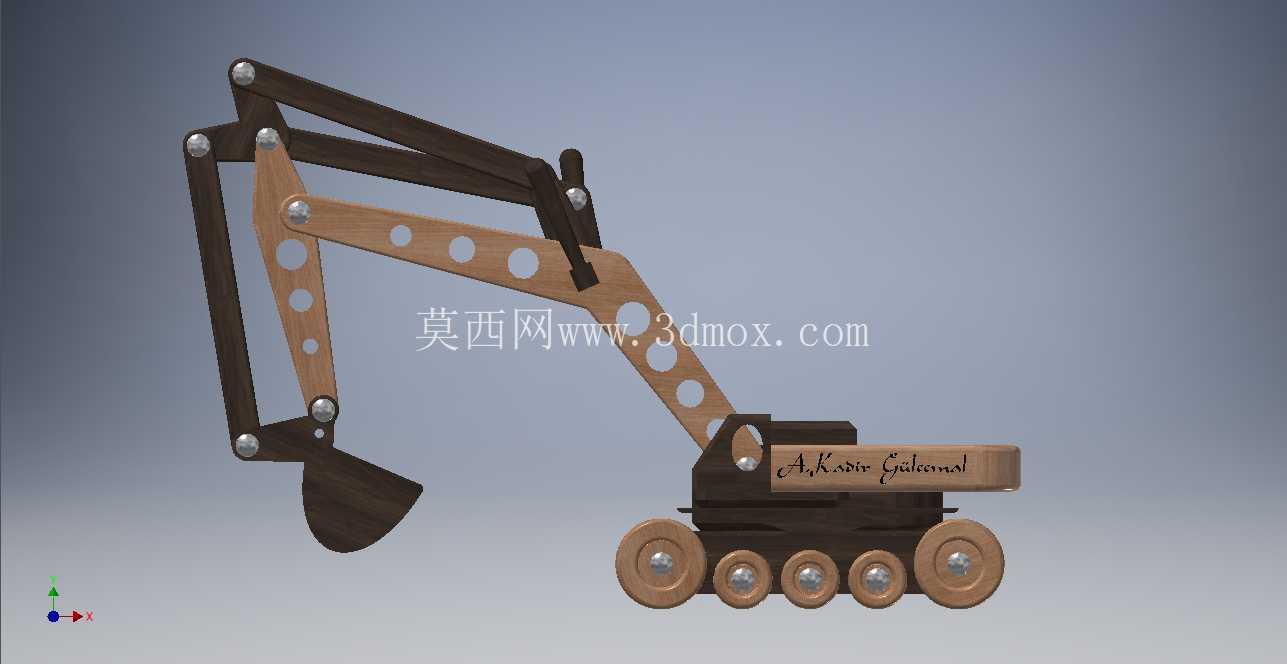

　　该作品呈现的是一套以板材切割、销轴铰接为核心思路的履带式挖掘机造型结构，整体并非面向真实土方施工的重载设备，而是偏向工艺摆件、科普教具、激光切割拼装套件和桌面机械结构展示。工程建模时，需要同时关注运动机构的可达范围、板材厚度配合、销轴孔位一致性以及履带底盘的支撑稳定性，使作品在静态展示和手动操作时都能保持合理的机械姿态。

　　从实际用途看，这类结构常用于创客教学、木工拼装产品、CNC或激光切割样件制作，也可作为机械原理课程中连杆机构、回转支撑和履带行走概念的演示对象。与金属工程挖掘机不同，该方案把复杂的液压油缸、液压泵、驾驶室和传动箱简化为轮廓板件与装饰块件，重点保留挖掘臂的多段铰接关系、铲斗摆动形式以及履带底盘的视觉特征。使用者通过转动各销轴位置，可以模拟大臂举升、小臂收放和铲斗挖掘的动作，从而理解工程机械中工作装置如何通过关节串联实现作业范围扩展。

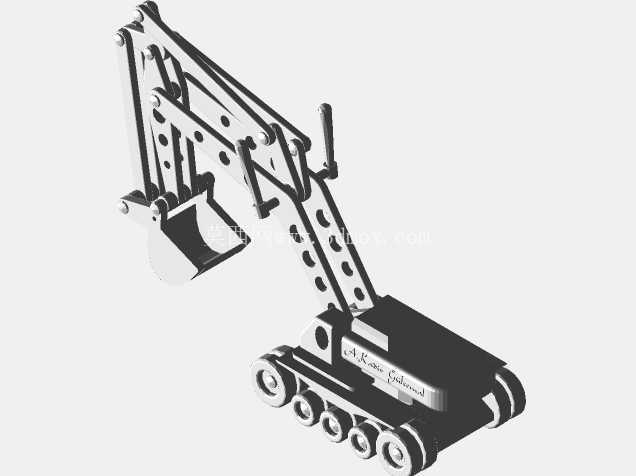

　　结构布置上，下部底盘采用履带式外观，两侧设置多组轮形板件，轮体通过同心圆轮廓和中心孔表达轮毂与轴位。履带并未建立为连续柔性件，而是以底盘侧板、轮系和底部轮廓共同传达履带设备的形态。这样的处理适合平板材料加工：所有主要零件均可由一定厚度的木板、亚克力板或轻金属板切割得到，再通过层叠、插接和螺栓销轴完成装配。底盘上方设置回转平台区域，平台承载动力舱外形块和工作臂根部铰接点。建模时应保证底盘宽度与上部转台重心相匹配，避免挖臂向前完全伸展时出现前倾。

　　工作装置是该作品的重点。大臂、小臂和铲斗均采用带孔板式轮廓，臂板上分布多个圆形减重孔，既降低材料用量，也形成明显的机械装饰效果。多段臂杆之间通过金属质感的销轴或螺钉连接，销轴位置决定机构运动轨迹。大臂根部与转台形成第一铰接点，中部与小臂连接，小臂前端再连接铲斗；各关节轴线应保持平行，否则在实物装配中会出现臂板扭曲、转动卡滞或孔位错位。对于板材拼装结构，孔与销轴的配合不宜过紧，通常需要预留转动间隙；若采用木质材料，还应考虑受潮膨胀和孔边磨损，关键铰接处可增加垫片或金属衬套，提高反复摆动寿命。

　　外形尺寸方面，作品整体由底盘、转台和弯折工作臂构成，占用空间的难点不在底盘占地面积，而在挖臂展开后的高度和前伸距离。大臂向上抬起时，整机最高点位于臂杆后段或顶部销轴附近；小臂向前伸展时，铲斗前端会超出底盘前缘，形成较大的倾覆力矩。因此在三维布局中，需要把转台和底盘的配重区域向后布置，使静态重心尽量落在履带支撑多边形内部。若后续用于实物制作，还应根据板材厚度核算侧板间距、臂板层数和销轴长度，保证两侧板平行、臂杆在中间自由摆动。

　　设计思路上，该模型没有追求真实挖掘机的液压驱动细节，而是把可加工性和装配趣味性放在前面。车身侧面的铭牌式块件、履带轮的同心圆层次、臂板上的规律孔位以及深色与浅色材料搭配，都强化了手工机械制品的观感。零件拆分时应避免出现无法从平板切割获得的复杂曲面，尽量采用二维轮廓拉伸、层叠和对称复制；对于需要表现立体感的轮毂、销轴和铲斗侧边，可通过多层板叠加或圆柱标准件实现。

　　在安装边界上，需要重点检查三类问题：其一，底盘轮系中心孔应同轴，轮体外圆与履带轮廓之间保留视觉间隙；其二，挖臂各铰接孔在装配后不得与相邻板件发生干涉，尤其在大臂下落、小臂回收、铲斗内翻的极限姿态下；其三，铲斗运动到靠近底盘前缘时，应确认斗体、小臂和转台之间没有碰撞。若将该结构用于教学或展品制作，可在保持外形比例不变的前提下缩放尺寸，但缩放后销轴孔径、板厚和轮径需要同步调整，不能只放大外形而忽略关节强度。

　　从三维建模实践角度看，完成这类作品应先建立运动骨架，确定底盘支撑面、转台回转中心、各臂杆长度和铲斗端点轨迹，再围绕骨架生成板材轮廓。孔位宜采用统一直径系列，便于选用标准螺栓或铆钉；对称件应通过镜像生成，减少左右孔位偏差。对于需要输出切割加工的零件，还应把装饰孔、减重孔、销轴孔和插接槽区分管理，避免把仅用于视觉表现的细节误作为受力连接位置。整体而言，该结构以简洁板件表达挖掘机的典型形态，兼顾运动演示、材料加工和装配展示，是机械科普与拼装制品方向中较有代表性的数字化设计对象。
