车载多媒体主板USB转接端口结构

　　这类端口主要布置在车载多媒体主机的主板上，作为车内USB链路的板载承接端使用。现场装车时，外部线束端并不直接把USB公头插在主板上，而是先通过定制线缆、面板延长座或主机内部转接线，把座舱储物盒、中控面板附近的外露USB接口引到主机内部，最终线缆末端的接头插接在这个板载端口上，完成电源与信号通路的连接。这种布置方式在车机开发里很常见：主板固定在金属屏蔽壳内部，用户频繁插拔的位置放在中控操作面，板端只承担一次装配后的长期固定连接，既减少主板受外力拉扯的风险，也方便整车厂根据不同内饰配置调整外露接口的位置。

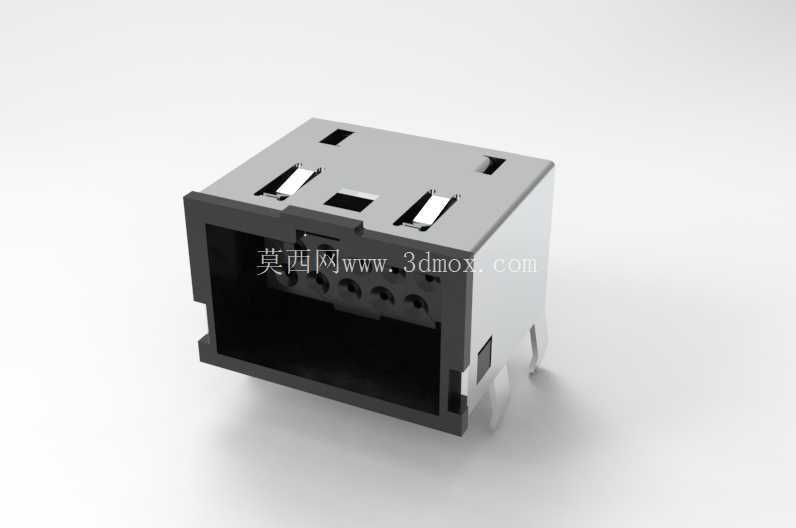

　　从结构功能上看，该件属于板载USB母座类接插件，金属外壳承担屏蔽与定位作用，内部胶芯固定接触端子，底部伸出的插脚分为两类：一类穿过主板焊盘后完成信号与电源连接，另一类起到机械固定、增强抗振能力的作用。车载工况下振动、温度循环比消费电子桌面环境更严苛，因此外壳两侧和底部的固定脚不能只按普通家用接口处理，建模时需要保留焊脚与板孔的配合间隙，同时确认金属壳边缘与周边元件的安全距离。金属罩顶部的开孔和卡扣结构用于装配时锁合、成型时定位，也能在插接过程中限制内部胶芯移位。

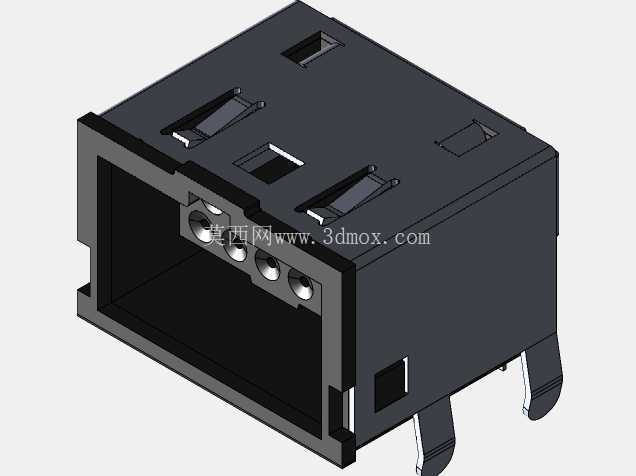

　　建模思路上，先按实物比例建立金属屏蔽壳的主体轮廓，再处理前端插接口的内腔阶梯面。USB接口的入口不能做成简单矩形通孔，内部需要体现舌片避让空间、端子排布区域以及外壳导向边；前端唇边略向外展开，能够在线缆接头插入时起导入作用，降低偏斜插接造成的卡滞。金属壳侧面的折边、缺口和固定耳要逐一还原，这些特征并非装饰件，而是冲压折弯、装配定位和焊接固定的实际结构。内部黑色绝缘本体位于壳体后部，端子从胶芯中延伸至底部焊接端，建模时可按可见结构表现端子通道与胶芯分隔，不必为了外观完整而虚构不可见细节。

　　安装边界方面，该端口采用卧式贴板布置，接口轴线平行于PCB板面，插接口朝向主机壳体的出线侧。主板布局时，端口前方需要预留线缆插头的插入深度和手部或工装操作空间，不能被电容、支架、屏蔽罩等高大元件遮挡；端口下方要对应布置焊盘与固定孔，金属外壳接地焊盘应保证足够面积，以改善USB高速信号的屏蔽连续性。端口顶部与主机内壳之间要保留绝缘和装配间隙，侧向则需关注金属外壳是否会靠近相邻信号线或固定螺钉。由于车机主板通常还要装入散热屏蔽框架，接口高度、外壳宽度以及插接头进入后的包络范围都要纳入整机干涉检查，不能只核对母座本体。

　　在实际用途上，该端口承担U盘、手机数据线、CarPlay类互联模块等外部设备与车机主板之间的连接，既涉及5V电源传输，也涉及数据信号通信。结构设计时要保证多次插拔后端子仍保持正常接触压力，金属外壳不能因振动产生松动，焊脚在温度变化和板材轻微变形下也不应出现集中应力。对外装配面而言，接口入口的朝向决定了内部线束的走线路径；对主板加工而言，底部引脚排布决定了波峰焊或选择性焊接的工艺可达性。把这些边界条件在三维数模中表达清楚，结构工程师在做车机主板堆叠、线束走向和壳体开孔检查时，就能提前发现插接干涉、维修空间不足和固定强度薄弱等问题。
