圆形七麦阵列USB音频采集处理板

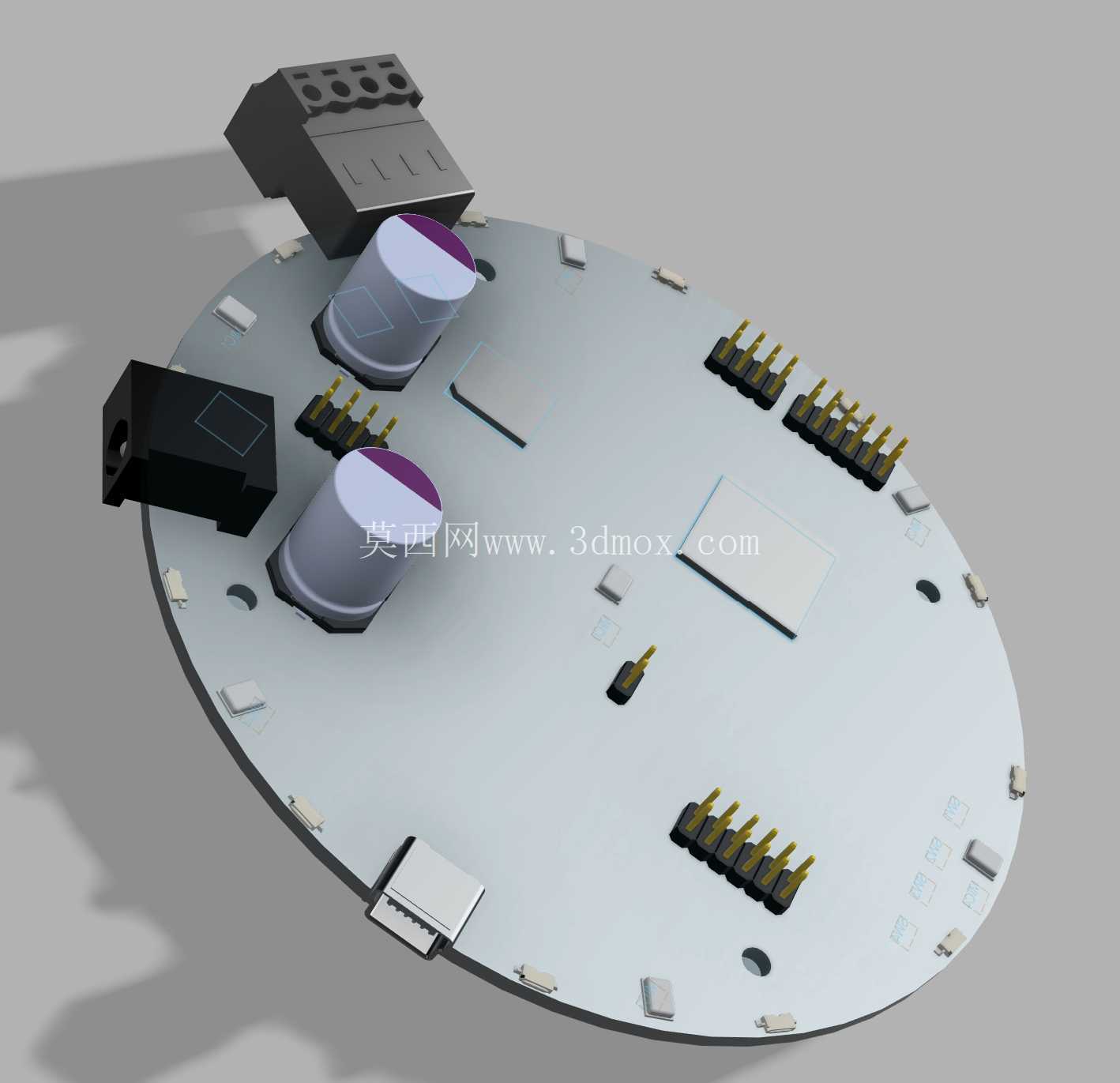

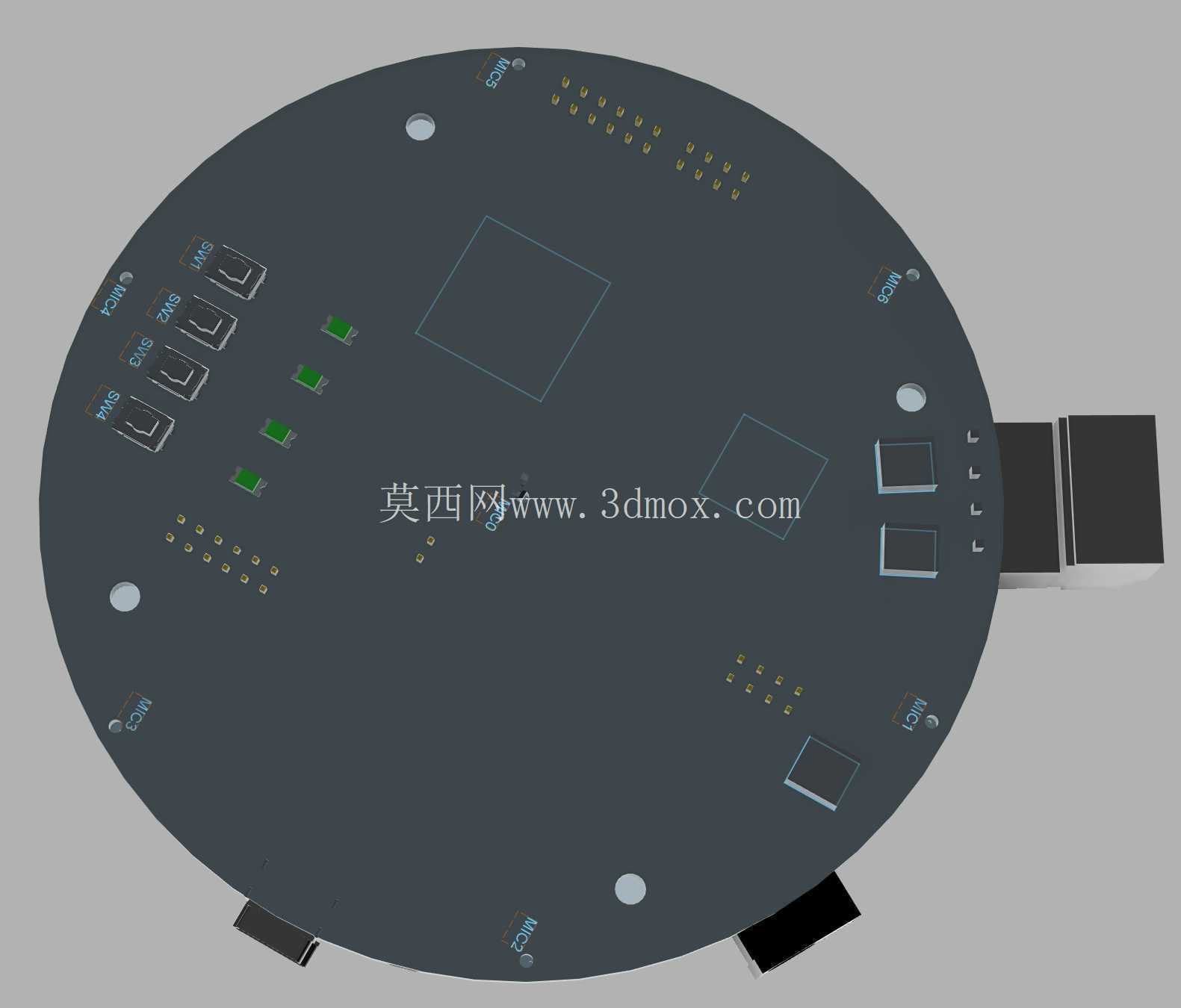

　　这块圆形电路板面向远场语音拾取场景，核心是把七个MEMS麦克风按圆周均布方式布置在板边附近，使阵列在水平面内形成较均匀的方位分辨能力。实际工程中，这类结构常用于会议终端、智能助手、机器人头部或桌面交互设备：声源可能来自任意水平方向，单麦克风容易受距离、反射和本底噪声影响，而圆周阵列能够利用不同阵元接收声音的时间差与能量差，为波束成形、声源定位和后续降噪算法提供空间采样基础。板形选择圆形并非单纯外观处理，而是与阵列几何相匹配，各麦克风到板中心的距离一致，安装到设备外壳内时也便于围绕中心轴线定位，减少结构件对不同方向声路的不对称遮挡。

　　从功能链路看，板上集成了数字音频处理、USB音频接口和功率放大相关单元。麦克风信号进入板载DSP后，可完成波束成形、降噪、声学回声消除和去混响等处理，使输出语音在远场条件下更稳定。USB接口承担供电与数据传输，设备端按UAC2音频类设备枚举，能够在常见操作系统下减少专用驱动依赖；同时板上保留ASIO支持路径，适合对低延迟监听和多通道采集有要求的音频开发场景。放大单元提供两路小功率数字输出，可直接驱动紧凑扬声器，因此这块板不仅是采集前端，也可作为语音交互模组的音频核心，把拾音、处理和回放集中在同一基板上。

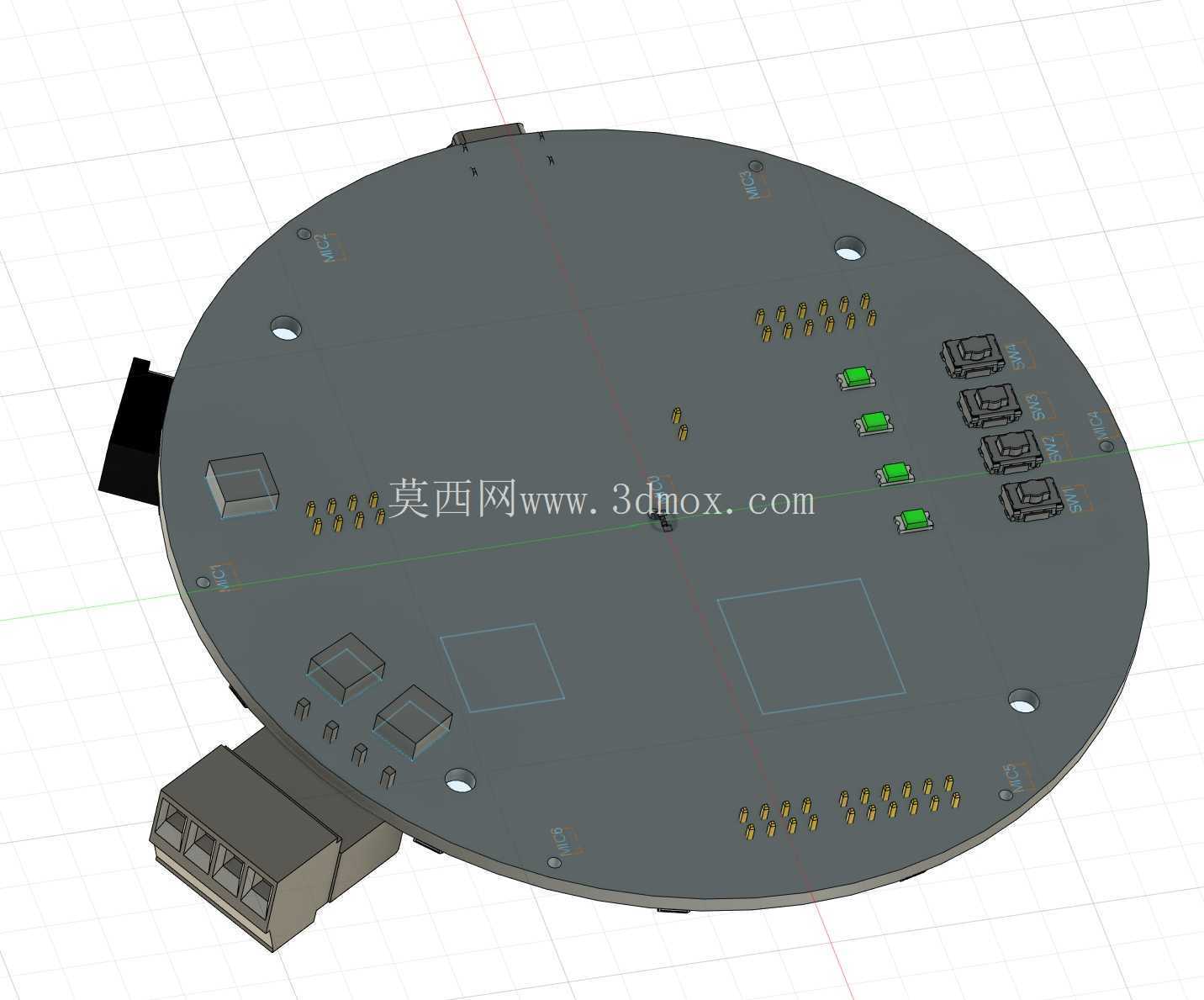

　　结构设计时需要重点关注声孔与外壳的配合。七个麦克风位于圆周区域，三维建模应把每个MEMS器件的声孔位置、顶部进声方向和周边禁布区明确表达；外壳上对应的开孔不能被筋位、双面胶或防尘网局部遮蔽，否则会破坏阵元一致性。若设备需要防尘，可在麦克风与外壳之间布置声学透声材料，但材料厚度、压缩量和声阻要在结构叠层中留出空间，不能按普通密封垫处理。板边还布置了连接器、按键或接口元件，建模时应把插头插入后的外轮廓一并纳入干涉检查，尤其圆形板装入圆筒形壳体时，线缆弯折半径和接插件拔插方向往往比芯片高度更容易产生边界冲突。

　　安装边界方面，圆形基板适合通过中心附近或对称分布的固定孔锁附。固定点应避开麦克风正下方的振动传递路径，螺丝柱不宜直接贴近高灵敏度声学区；若整机带有扬声器，板级减振更要谨慎，可在螺钉处加入弹性垫圈或让扬声器与麦克风板分别固定在不同结构层级，避免回放声音通过壳体耦合形成回声。板上较高的元件、接口和外接插头构成高度包络，三维布局时应同时检查顶面器件与外壳内壁、底面焊点与支架之间的最小间隙。圆周外侧需要保留连续声学窗口，装饰件、灯带、橡胶垫等不能在某一方向形成明显遮挡，否则阵列在该方向的频率响应和定位精度都会下降。

　　对于设备选型人员，这类模组的价值在于把音频前端、算法处理和接口协议压缩到一块可嵌入的板卡上。结构工程师拿到模型后，应先确认阵列中心与设备拾音面的同轴关系，再核对USB接口位置、扬声器接线空间、固定孔尺寸以及板外元件的运动包络。软件和算法人员则可依据麦克风间距、阵列半径和采样能力评估波束宽度、角度分辨率与有效拾音距离。整体来看，该设计把圆形声学阵列、板载DSP、USB音频通信和小功率回放集成在同一形态中，适合需要快速搭建远场语音交互终端的硬件开发与结构验证工作。
