减压阀立式支撑座机械结构件

　　该支撑类结构件多用于减压阀配套管路的安装工位，在调压阀组、仪表安装架、小型流体控制单元里承担竖向承载与侧向定位作用。现场装配时，底部两块平行凸耳直接落在设备基板或阀组安装面上，通过凸耳预留的安装孔完成锁紧固定，底板总长度方向控制在100mm，整体竖向高度约112mm，底座厚度方向预留14mm的实体支撑段，保证螺栓锁紧后底座不会出现局部压溃变形。

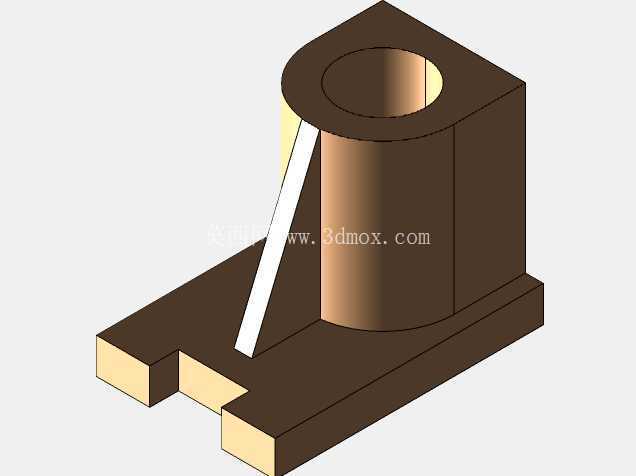

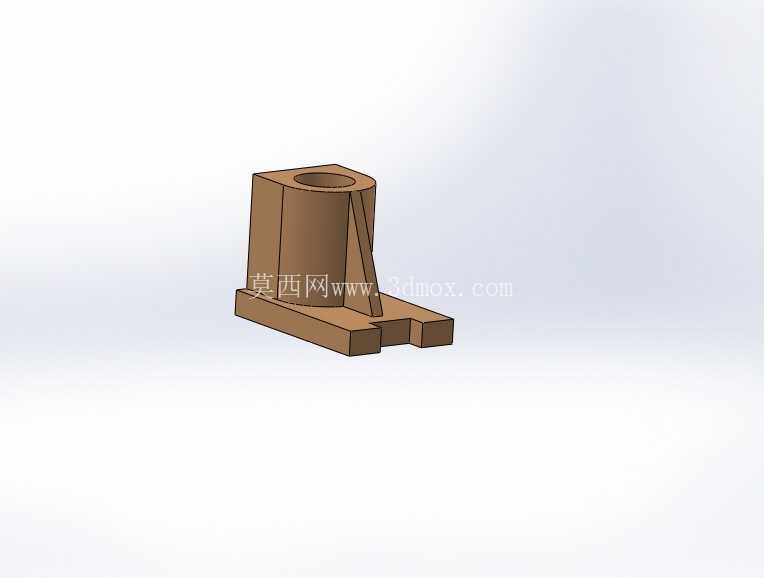

　　从功能布局来看，上部圆筒是整个零件的核心工作部位，圆筒外径标注为Φ48，内孔贯通，既可以作为阀杆的导向套，也可穿装定位销轴、衬套类配合件，内孔与外圆保持同轴，避免阀杆往复动作时出现卡滞。圆筒后侧与立板融为一体，立板底部坐落在长方形底板上，侧面额外增设一块三角形加强筋，筋板从底板上表面一直延伸到圆筒外壁，把圆筒承受的径向载荷直接分流到底板安装面，在阀件受到管路侧向推力、或者调压过程中产生振动时，筋板可以大幅降低圆筒根部的弯曲应力，避免长期交变载荷下出现焊缝或铸造圆角处开裂。

　　结构设计阶段优先考虑了加工与装配的工艺性：底板下方开出通槽，将安装面分割为前后两个独立的凸耳，这种开槽结构一方面减少了底板与安装面的接触面积，降低了结合面的平面度加工要求，即便基板表面存在小幅不平，两个凸耳仍能平稳贴合，不会出现整体翘曲；另一方面通槽也为安装螺栓预留了操作空间，拧紧工具可以从侧面伸入，不需要在零件上方预留过大的操作间隙。圆筒下方伸出的窄颈段宽度为40mm，正好衔接上部圆筒与下部立板，既避开了底板安装孔的位置，也让整体壁厚过渡均匀，不会出现局部材料堆积。

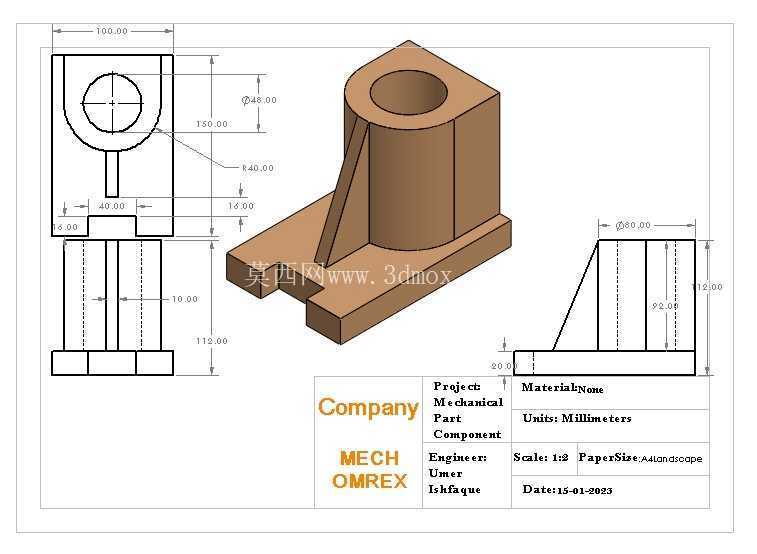

　　尺寸链的排布完全围绕装配边界展开：底板宽度方向的两个安装凸耳，各自的厚度尺寸标注为8mm，凸耳上的孔位距侧边留出足够的边距，保证螺栓孔周围的实体强度；圆筒中心到底板端面的竖向距离、筋板的斜边起止位置都在工程图中做了明确标注，筋板斜边避开圆筒内孔的投影区域，加工时无论是采用铣削成型还是铸造成型，都不会干涉内孔的精加工工序。右侧侧视图完整表达了圆筒的长度方向尺寸Φ60，以及筋板在侧向上的覆盖范围，确保装配时筋板不会和相邻的管路接头、其他阀件发生空间干涉。

　　在实际阀组布置场景中，这类支撑座往往并排安装在减压阀的进出气侧，用来固定阀杆导向组件或者配套的仪表接头，零件整体采用毫米级单位标注，比例1:2的视图可以直接用于车间加工核对。建模过程中所有特征均采用实体拉伸与加强筋组合生成，底板、立板、圆筒、筋板四个主体特征合并为单一实体，没有多余的拆分面，后续导入装配环境时可以直接和阀杆、螺栓、安装底板做配合约束：内孔使用同轴心配合，底板底面使用重合配合，凸耳安装孔和螺栓通过孔约束对齐，整套约束完成后支撑座完全定位，不会出现多余自由度。

　　受力层面，当减压阀进行压力调节时，阀杆的轴向作用力会传递到圆筒内壁，侧向的管路震动则会对圆筒形成弯矩，三角形筋板恰好连接在弯矩最大的圆筒根部与底板之间，把原本悬臂状态的圆筒转化为带斜撑的刚性支撑，刚性相比无筋板的悬臂支架提升数倍，同时零件整体重量控制在合理区间，不会给阀组基板增加过多额外负载。底板上10mm的定位尺寸标注，也方便现场安装时对齐阀组的基准线，保证多个支撑座并排安装时孔位同轴，阀杆穿过所有支撑座内孔时保持直线度，避免偏心磨损。
