可调式液压压力控制开关精细结构

　　在液压站、润滑系统、气动控制回路以及小型流体设备的现场调试中，压力联锁与超限报警往往不是靠大型阀组完成，而是由这种紧凑型膜片式压力开关承担。该类元件直接拧入油路或气路支管，把管路内的压力变化转化为电触点的通断信号，再反馈给控制柜、指示灯或小型继电器，从而实现泵启停、欠压报警、过载保护以及联锁停机等功能。

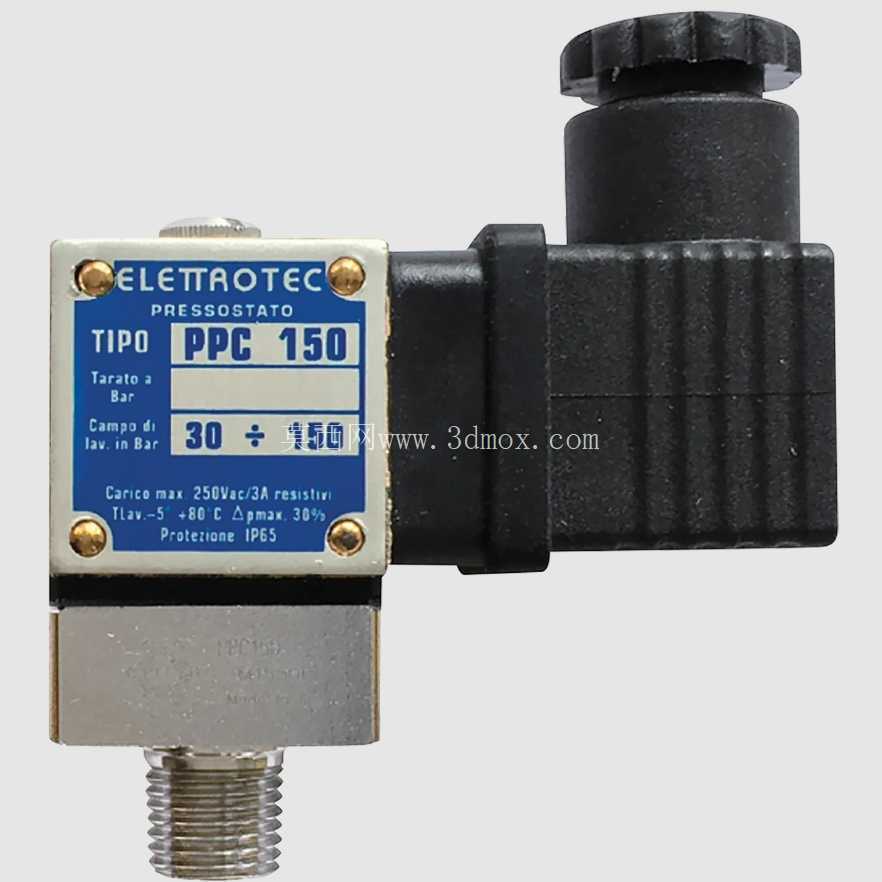

　　从结构布置上看，产品下部为金属感压基座，中部为封装触点与调节机构的主体，上部黑色部分为赫斯曼式电气接头，侧面带锁紧螺母，便于现场接线后快速插拔。底部外螺纹接口为常见的管螺纹连接形式，适配1/4英寸支管、阀块预留口或压力表转接座，安装时不需要额外占用较大面板空间。主体铭牌区域清晰标注型号、调节区间、触点容量、防护等级等信息，外壳四角采用螺钉压合，既保证内部膜片与触点组件的密封，也便于后期检修时拆解核对。

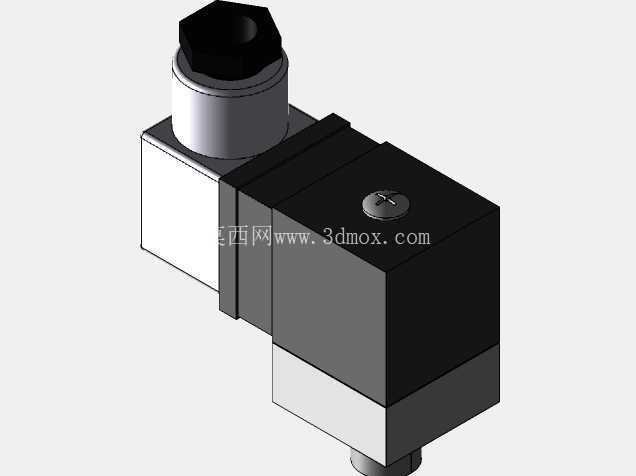

　　建模时需要重点处理几个工程细节。其一是下部金属本体与上部塑料接线盒之间的材质分界，金属部分承担承压、密封和螺纹连接，塑料部分承担电气绝缘与接线防护，二者通过台阶配合和卡扣结构形成稳定装配关系。其二是顶部调节旋钮的齿形外形，该部位用于设定动作压力，表面滚花或齿槽可增加手动旋转时的摩擦力，建模时不能简化成光滑圆柱，否则会丢失产品识别特征。其三是侧面电气接头的多道防滑筋，这些筋条沿插头轴向分布，既增强塑料件刚性，也方便工人在狭窄空间内握持插拔。

　　压力开关的核心工作逻辑并不复杂：管路介质通过底部螺纹孔进入感压腔，膜片或活塞在压力升高时产生位移，当推力克服弹簧预紧力后推动微动触点动作；压力下降到设定回差范围以下时，触点复位。顶部调节机构实际上改变的是弹簧压缩量，因此旋钮位置与动作压力之间存在对应关系。设计三维结构时，应保留调节螺杆、弹簧腔、膜片安装面和触点行程空间之间的层级关系，即使外观模型不展示全部内部零件，也要在外形比例上体现出下部承压段较薄、中部机构段较宽、上部接线段较高的特点。

　　现场安装边界方面，这类开关通常垂直或略带倾斜安装在阀块侧面，底部螺纹拧紧后需要保证铭牌可视、接线插头留有插拔余量。若布置在油泵出口附近，还要避开高温管壁和剧烈振动源；若用于润滑系统，则应考虑油污环境下的防护要求。插头背部电缆出线方向会影响周边管路排布，因此在设备三维布局阶段，不能只按本体包围盒校核，还应给电缆弯曲半径、接线螺母旋转空间以及手动调节旋钮的操作空间预留位置。

　　从外形尺寸关系看，该元件属于典型的小型仪表控制器，宽度主要由中部金属铭牌框决定，高度由底部螺纹、感压本体、调节旋钮和侧置插头共同构成。底部螺纹段较短，适合直接拧入预制阀块；中部方形金属面板提供稳定的标签安装面；侧置插头使最高点仍集中在调节旋钮处，便于在密集阀岛上进行压力设定。模型表达时应把螺纹端部的倒角、金属壳体的铣削平面、铭牌铆钉、插头密封圈以及黑色塑料件的分模线都纳入细节，这些特征虽然不影响运动仿真，却直接决定渲染真实性和装配评审效果。

　　在自动化设备选型中，该类压力开关常与溢流阀、减压阀、蓄能器、过滤器和压力表配合使用。它不承担大流量调节，而是提供低成本、高可靠的开关量反馈。对于三维设计人员而言，准确还原其接口方向、插头姿态、调节部位和安装间距，比单纯追求外观光滑更有实际意义，因为这些要素会直接影响液压阀块布置、线束走向以及后期维护操作。
