平板设备四角限位固定支撑托架

　　这套支撑托架的建模出发点，是解决平板类薄型设备在工位、展示台、检测工装以及移动小车上放置时容易滑移、边角磕碰和定位不稳的问题。整体结构没有采用复杂的包覆式外壳，而是把承托任务拆成四个独立角座，通过四角包夹的方式约束平板本体，既减少材料占用，也给不同厚度的板件留出适配余量。

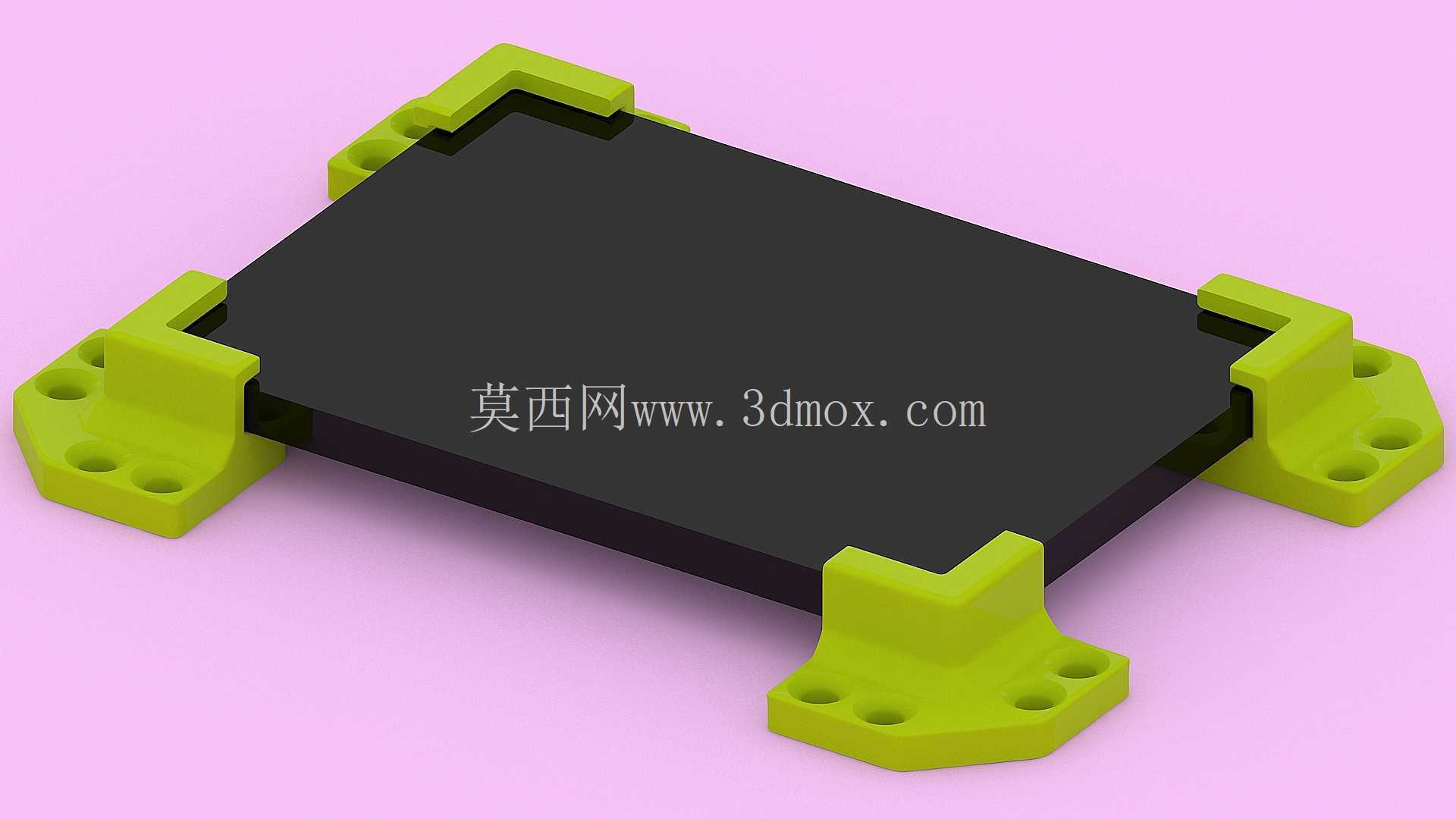

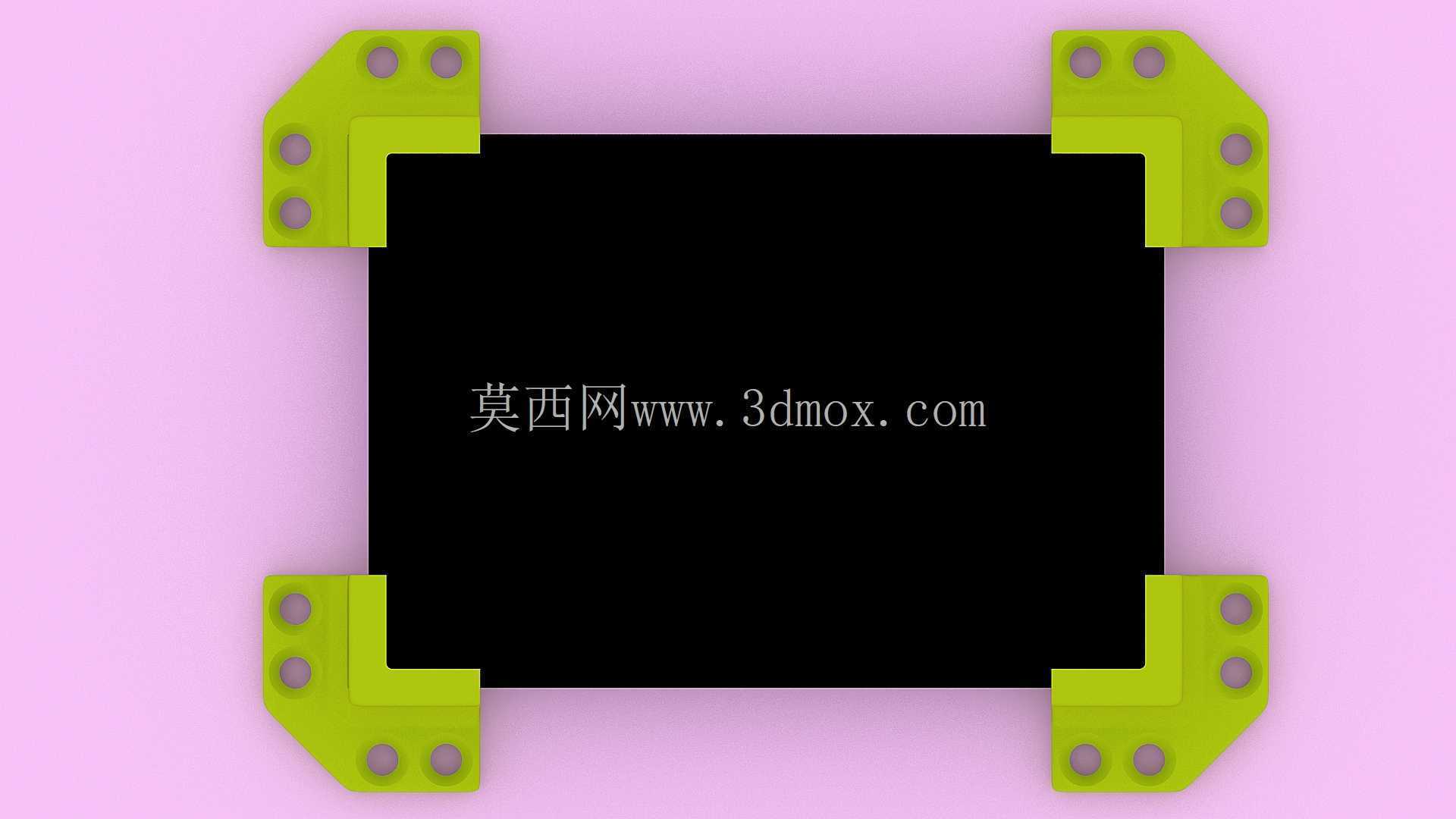

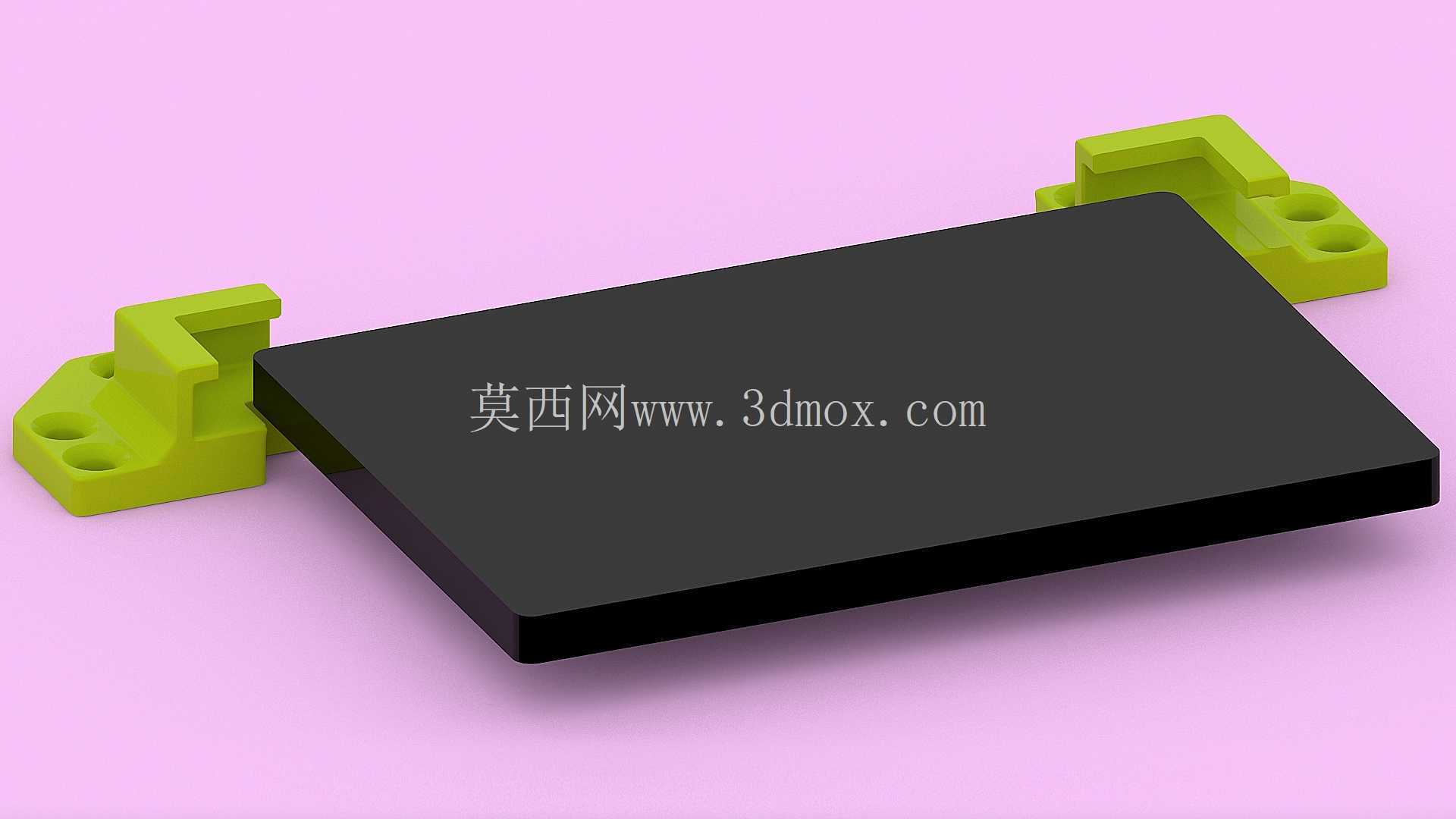

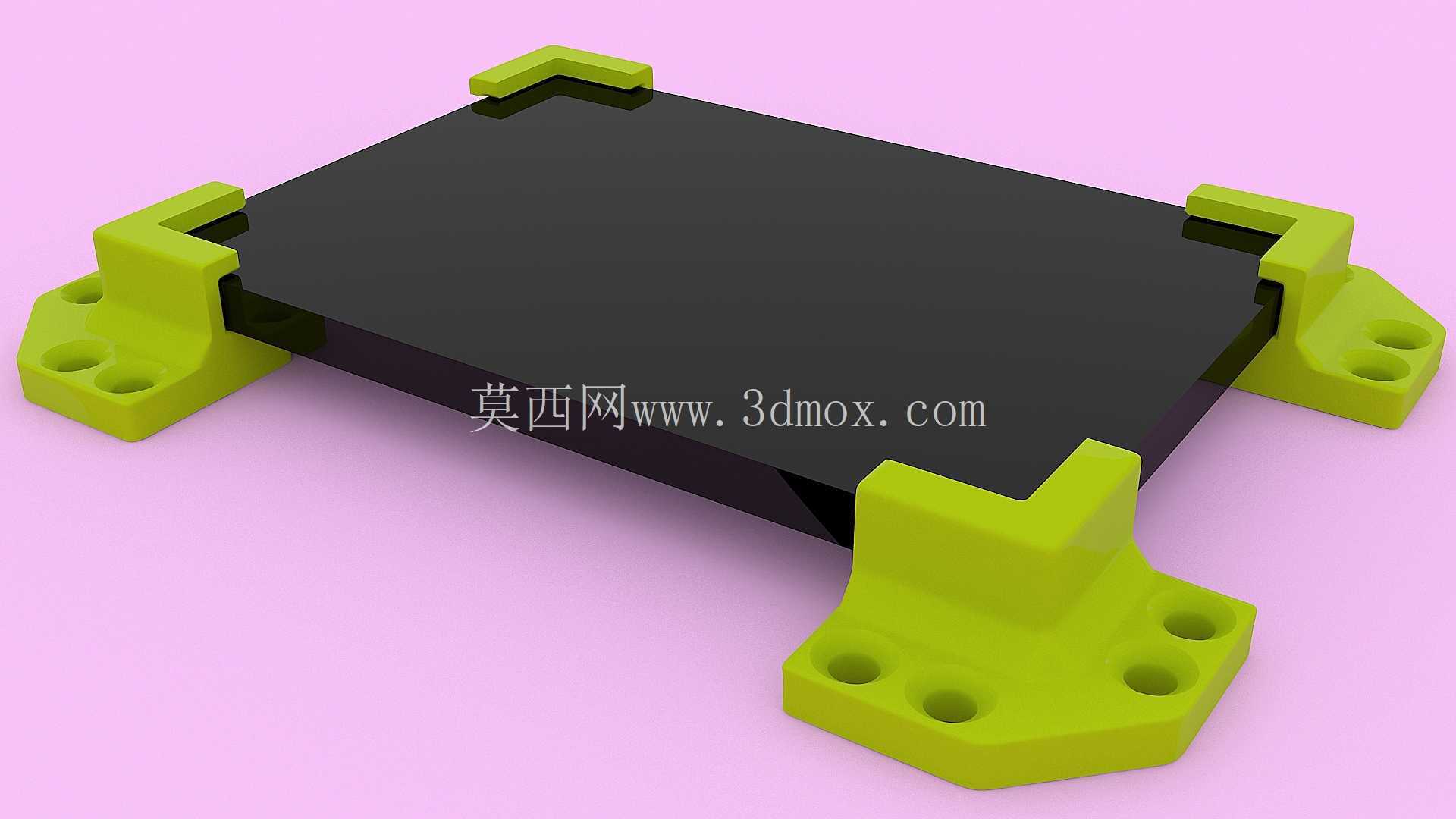

　　从实际布置看，黑色平板区域代表被承载对象，四个亮绿色角座分别压在平板四角附近。角座上部做成L形挡边，一侧贴合平板底面形成承托面，另一侧向上竖起形成侧向限位，能够同时限制平板在水平面内的前后、左右窜动，并阻止平板从支撑面上翘起。角座与平板接触的位置采用短边包角，而不是整圈边框，这样在装配时不需要沿长边精确穿入，设备可以直接从上方向下放到位，维护和取放都比较方便。

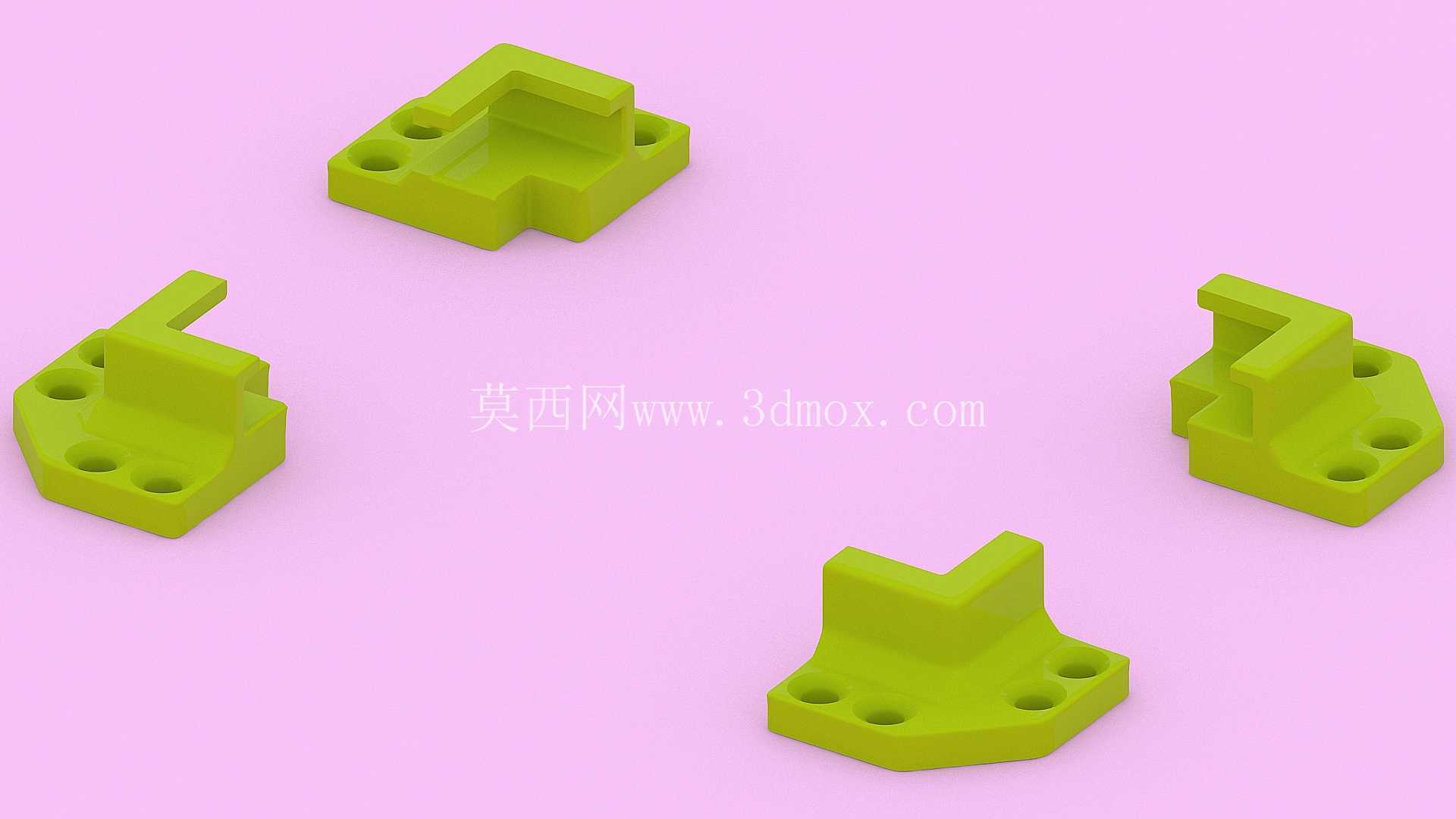

　　角座下部向外延展成安装翼板，翼板上设置多个沉孔。孔位分布在角座外侧，螺钉锁紧后头部可以沉入孔内，避免高出支撑面划伤平板或干扰周边零件。多个孔位的布置能够提高单个角座的固定可靠性，承受平板偏载、按压或轻微振动时，锁紧力不会集中在单一螺钉上。翼板外形做了圆角和过渡加厚，根部与立挡边之间保留连续壁厚，避免注塑或机加工过程中出现应力集中。

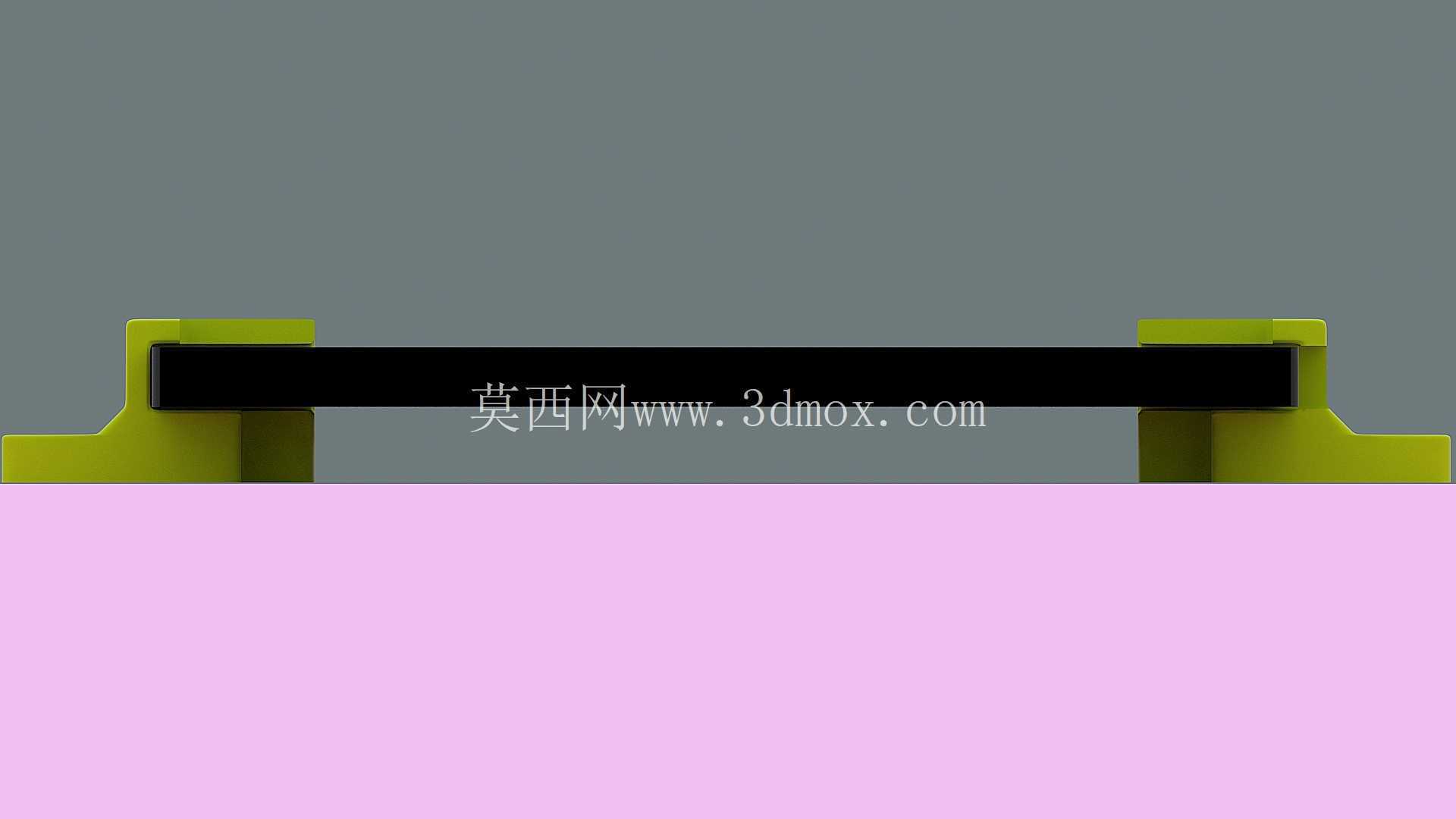

　　在尺寸边界上，角座的高度主要由平板厚度、底面预留间隙和手指取放空间共同决定。立挡边不需要过高，通常只需包住平板边角的一小段高度，过高会增加侧边遮挡，过低则限位能力不足。承托面宽度要覆盖平板边角区域，使压力分散到板件边缘而不是点接触；翼板外轮廓则应大于上部包角结构，为安装孔留出足够边距。若安装基准面为铝板、木板或工装板，孔距需要与台面螺孔、T形槽或预留光孔协调；若采用粘接或铆接方式，也可根据实际工艺调整翼板形状。

　　设计这类托架时，不能只关注静态放置。平板在使用中会受到触摸按压、线缆牵拉、台面传递振动以及搬运冲击，四个角座的受力并不完全相同。靠近操作者一侧的角座更容易承受向下按压力，靠近线缆接口一侧的角座则可能受到侧向拉力，因此角座根部的圆角、壁厚和螺钉间距都需要保留安全裕量。模型中角座底部宽大、上部包边紧凑，正是为了把上部受到的水平推力传递到下方安装面，而不是让薄壁挡边单独受力。

　　该结构还适合向系列化设计延伸。同一角座可以通过改变L形内口尺寸，适配不同厚度的平板、薄型显示屏、操作面板或轻质板材；也可以在承托面上增加橡胶垫、海绵垫或防滑纹，用于降低表面划伤风险。若需要散热，四角开放式支撑比整块底板更有利于空气流通，平板背面不会被大面积封闭；若需要走线，角座之间的长边空档也可方便线束从侧边或底部通过。

　　从建模方法看，四个角座具有明显的对称复用特征，可以先完成单个角座的本体、L形挡边、安装翼板、沉孔和圆角过渡，再按照平板长宽方向进行镜像或阵列。这样做不仅能提高建模效率，也能保证孔位、壁厚和包角尺寸一致。后续调整平板外形时，只需重新确定四角坐标和角座旋转角度，不必重建全部特征。对于需要出工程图的场景，单个角座可作为独立零件标注孔距、高度、壁厚和安装面平面度，平板则作为装配参考件表示占用空间。

　　在应用场景上，这类托架既可用于车间设备的人机界面固定，也可用于展架、教学平台、视觉检测工位和桌面收纳装置。它的核心不是提供复杂调节功能，而是以简单、稳定、易加工的结构完成薄型板件的快速定位。四角分离式方案兼顾了支撑、限位、安装和维护，适合作为轻型数码设备与工装台面之间的连接五金件使用。
