黑色树莓派PICO兼容开发板结构

　　这块黑色开发板以树莓派PICO兼容形态为参照，重点还原了微控制器教学、原型验证和小型嵌入式设备中的板卡布局。实际使用时，它通常被插装在面包板、实验底板或定制载板上，通过两侧排针连接传感器、执行器、显示屏、按键和通信模块。板卡长边布置密集引脚，适合在空间受限的控制盒内竖直安装，也可以通过排母固定在测试夹具中，便于快速更换和反复调试。

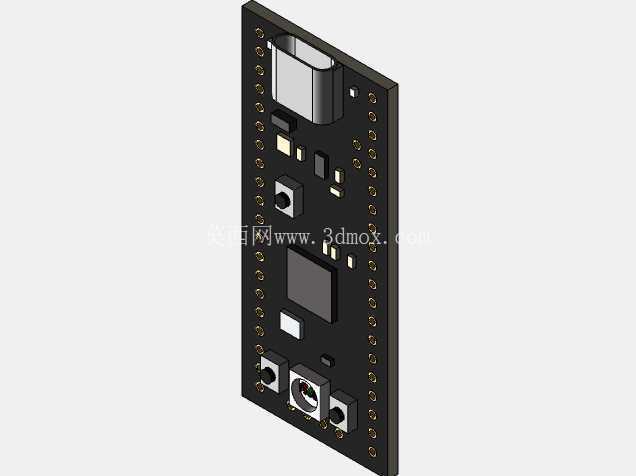

　　从结构建模角度看，板件主体采用薄型PCB形态，边缘轮廓平直，四角位置需要结合实际安装方式预留避让空间。两侧焊盘与通孔按照标准间距排布，建模时不能只表现外观圆点，而应体现孔位、焊盘环宽和板厚之间的关系，这样在装配排针、排母或外壳支柱时才能检查干涉。板卡顶部的Micro-USB接口是外形和安装边界中最突出的部分，接口金属壳向外伸出，外壳开孔必须同时满足插头插入深度、上下间隙和左右公差，否则量产外壳容易出现插头无法完全到位或插拔时顶住壳体的问题。

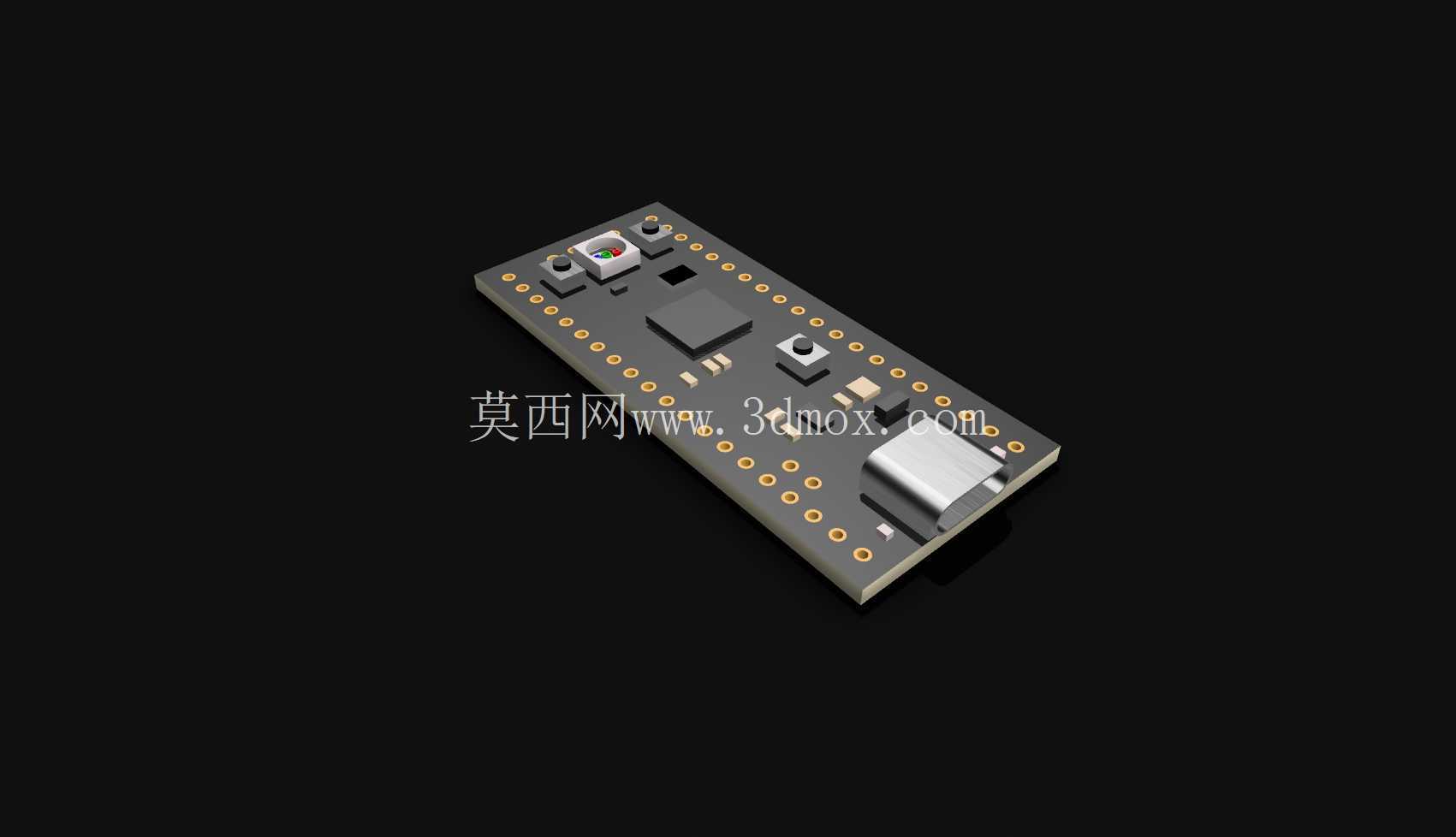

　　板面上的功能器件按照信号流向和调试便利性布置。主芯片位于板卡中部，周围保留焊接和检修空间；USB接口靠近端部，便于线缆从设备外侧接入；按键、轻触开关和小型连接器分布在板边，方便人工操作或与外部线束对接。电容、电阻、LED、晶振及电源相关元件虽然体积较小，但在三维结构中不能忽略高度，尤其是较高的USB座、按钮和连接器，会直接决定外壳内腔净高。若设备需要灌胶、涂覆或加装散热片，还应在主芯片上方预留额外厚度，避免盖板压到元件。

　　安装设计上，这类开发板并不一定依赖螺钉固定。很多实验装置通过排针自身支撑，将板卡悬插在面包板上；进入产品样机阶段，则常采用铜柱、尼龙螺柱、塑料卡扣或载板限位槽固定。若采用螺钉固定，孔位应远离高元件和走线密集区，支柱底面与PCB之间要留出焊脚高度，防止压伤背面焊点。对于需要频繁插拔USB的场景，壳体最好在接口附近设置限位筋，让插拔力传递到外壳而不是全部由板卡和排针承受。

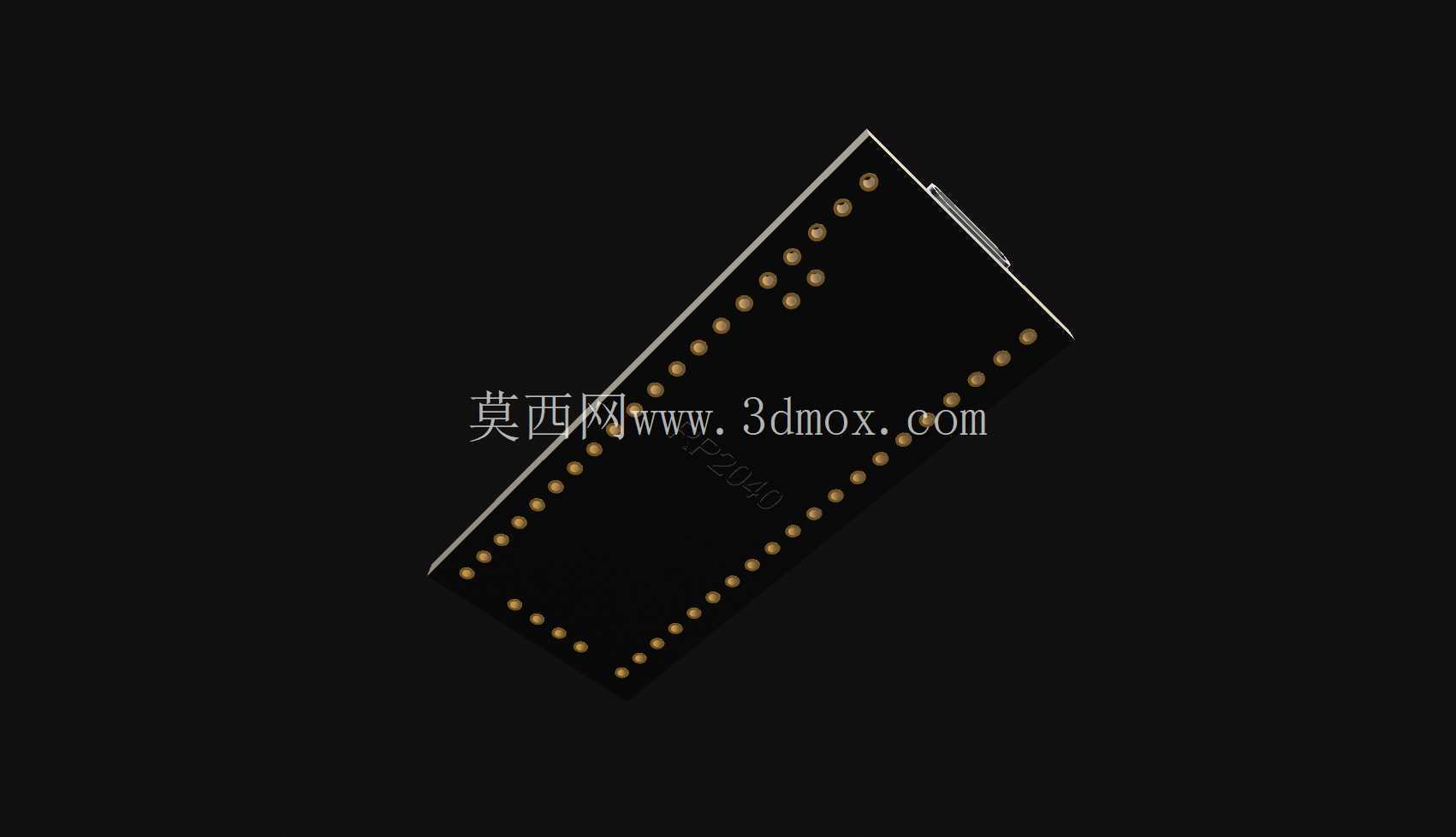

　　建模过程中，板卡正面与背面的元件高度都应纳入总装检查。黑色阻焊层视觉上会弱化细小元件轮廓，但工程模型不能只追求渲染效果，需要把接口外轮廓、按钮按压行程、引脚伸出长度和板边禁布区表达清楚。两侧引脚数量多、间距小，任何整体缩放或位置偏移都会导致与载板不匹配，因此孔位阵列应以统一基准建立，长方向定位优先选取USB端或板边基准，减少累积误差。

　　在教学实验台中，该板可承担数据采集、PWM输出、串口通信和简单逻辑控制；在工业小装置里，它更常作为控制核心被集成到传感器节点、小型执行机构或人机交互面板中。设计外壳时，除了USB开口，还需考虑复位按键、启动按键、指示灯和侧方连接线的可视与可操作需求。若板卡竖直安装，线缆重力会在USB口形成弯矩，长期使用时应设置线夹或预留扎带固定位；若水平安装，则要关注底部焊点高度，避免板背面直接接触金属台面造成短路。

　　整体结构并不复杂，但对尺寸一致性和装配边界要求较高。薄PCB、突出接口、密集排针和多高度元件共同决定了它在整机中的占用空间。完成三维模型后，可直接用于外壳开孔验证、载板排布、教学演示以及装配干涉检查，帮助结构工程师在开模或加工前确认板卡与壳体、连接器、固定件之间的配合关系。
