十五寸工业触控一体机平板结构

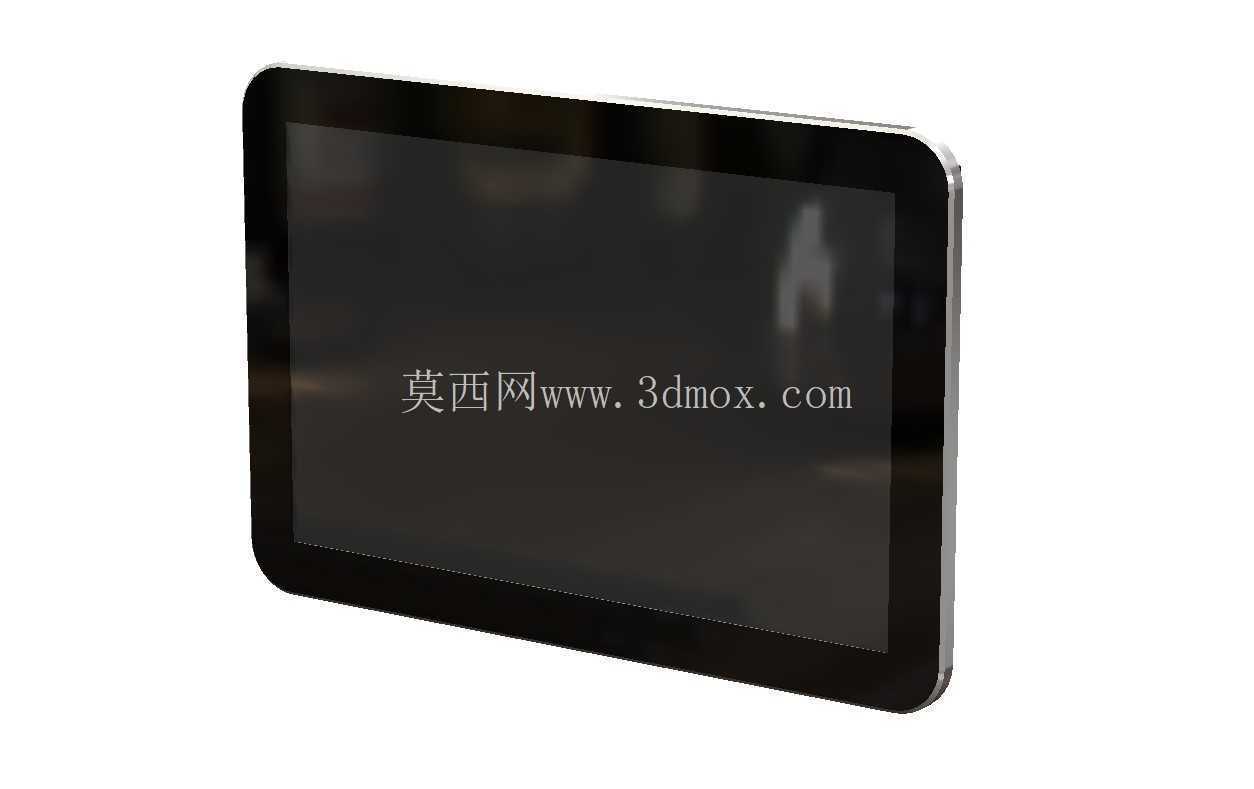

　　这套十五寸工业触控终端的三维结构，主要面向产线工位、设备控制柜、检测台架以及小型自动化单元中的人机交互场景。整机采用横向宽屏布局，前框为黑色高边防护结构，屏幕区域占据正面绝大部分面积，四周保留均匀边框，既保证触控操作时的握持与避让空间，也为面板贴合、密封胶条和前面板固定预留了结构边界。机身侧面可见金属中框与圆角过渡，边角没有采用消费类平板的轻薄弧面，而是偏向工业设备常见的耐磕碰造型，能够在安装、检修和频繁擦拭过程中降低边缘损伤风险。

　　从实际用途看，这类设备并不只是普通显示器，而是承担参数设置、状态监视、报警确认、工艺选择和手动操作等任务的现场交互终端。在机械装备配套中，它可以嵌入控制柜门板，作为设备操作面板；在装配或检测工位，它可以通过支架安装在工作台旁，用于扫码结果显示、测试数据录入和工序引导；在物流分拣、包装线以及非标自动化设备上，也常作为上位操作界面，与PLC、运动控制器、视觉系统或数据采集模块配合使用。正面一体化触控面减少了外接键盘、鼠标的依赖，操作人员戴薄手套或在较短停顿时也能完成主要界面操作。

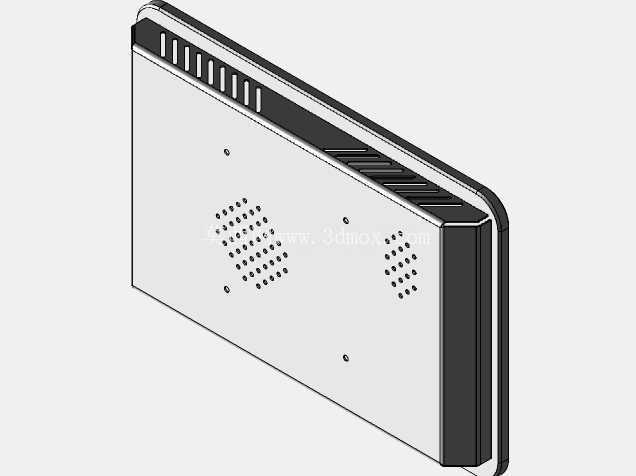

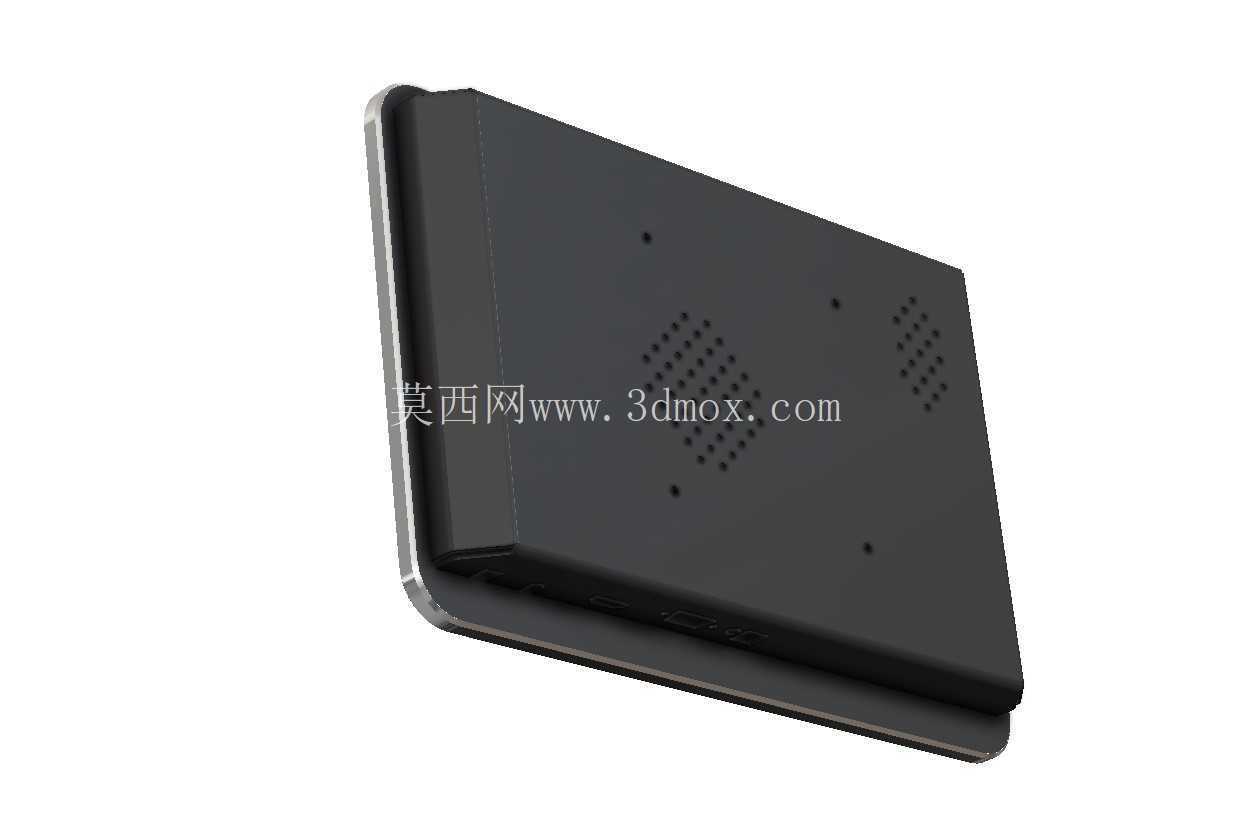

　　结构设计上，模型重点表达了前面板、显示区域、侧边厚度和背部安装体之间的关系。宽屏外框四周较宽，适合布置防尘防水贴合面；屏幕黑色面板与外框颜色统一，使正面形成连续的防护面。侧边厚度明显大于消费级平板，这一尺寸取向与工业现场的散热、接口布置、主板安装和维护需求相关。设备内部通常需要容纳显示模组、触控层、驱动板、电源模块、存储与计算单元，背部还要考虑走线、连接器插拔和固定螺钉位置，因此机身不能单纯追求薄型化。模型中背部与侧边的实体边界，为后续展开钣金面板开孔、嵌入式安装框设计或VESA支架适配提供了直观参考。

　　安装边界是这类产品在设备设计中最容易被忽视的部分。嵌入式安装时，控制柜门板需要按机身外形开出矩形孔，前框压住门板外侧，背部通过卡扣、压块或螺钉拉紧，前框与门板之间还要设置密封垫，以适应粉尘、油雾和清洁水冲刷环境。若采用悬臂或支架安装，则需在背部确认安装孔位、螺柱深度和承重面，避免连接器区域与支架干涉。机身左右及后方应保留插头插拔和散热空间，尤其是电源、网口、串口、USB等接口集中的一侧，不能紧贴柜壁。屏幕前方则要保留操作者视线和触控手势空间，避免按钮、柜门把手或护栏遮挡屏幕边缘。

　　从外形比例判断，十五寸规格适合单人近距离操作，既能显示趋势曲线、设备布局、参数表格等较丰富的信息，又不会像大尺寸监控屏那样占用过多柜面。横向布置更符合多数工业软件界面，便于在同一页面显示状态区、按钮区和数据区。圆角边框在视觉上弱化了大平板的生硬感，同时减少尖角对人员和线缆的摩擦。前框高度略高于玻璃面，可在面板受到轻微碰撞时先接触边框，对触控玻璃形成保护。

　　在建模深化时，可进一步拆分触控玻璃、液晶模组、前防护框、后壳、安装压块、接口盖板和散热孔等子件。前框需要关注平面度与密封压缩量，后壳则要兼顾刚性和散热；若用于油污较重的车间，正面接缝应尽量连续，减少积尘沟槽；若用于恒温恒湿或食品医药相关产线，外表面还应考虑耐擦拭材料和无卫生死角的造型。整机结构虽然外观简洁，但真正落地时，面板开孔尺寸、背部插接线缆弯曲半径、支架孔位、维护拆卸方向和屏幕可视角度，都会直接影响现场使用效果。该三维模型把工业触控终端的外观比例、厚度关系和安装形态较完整地呈现出来，可用于设备布局校核、控制柜人机界面方案评审以及相关配套结构的二次设计。
