八通道航模遥控信号接收装置结构

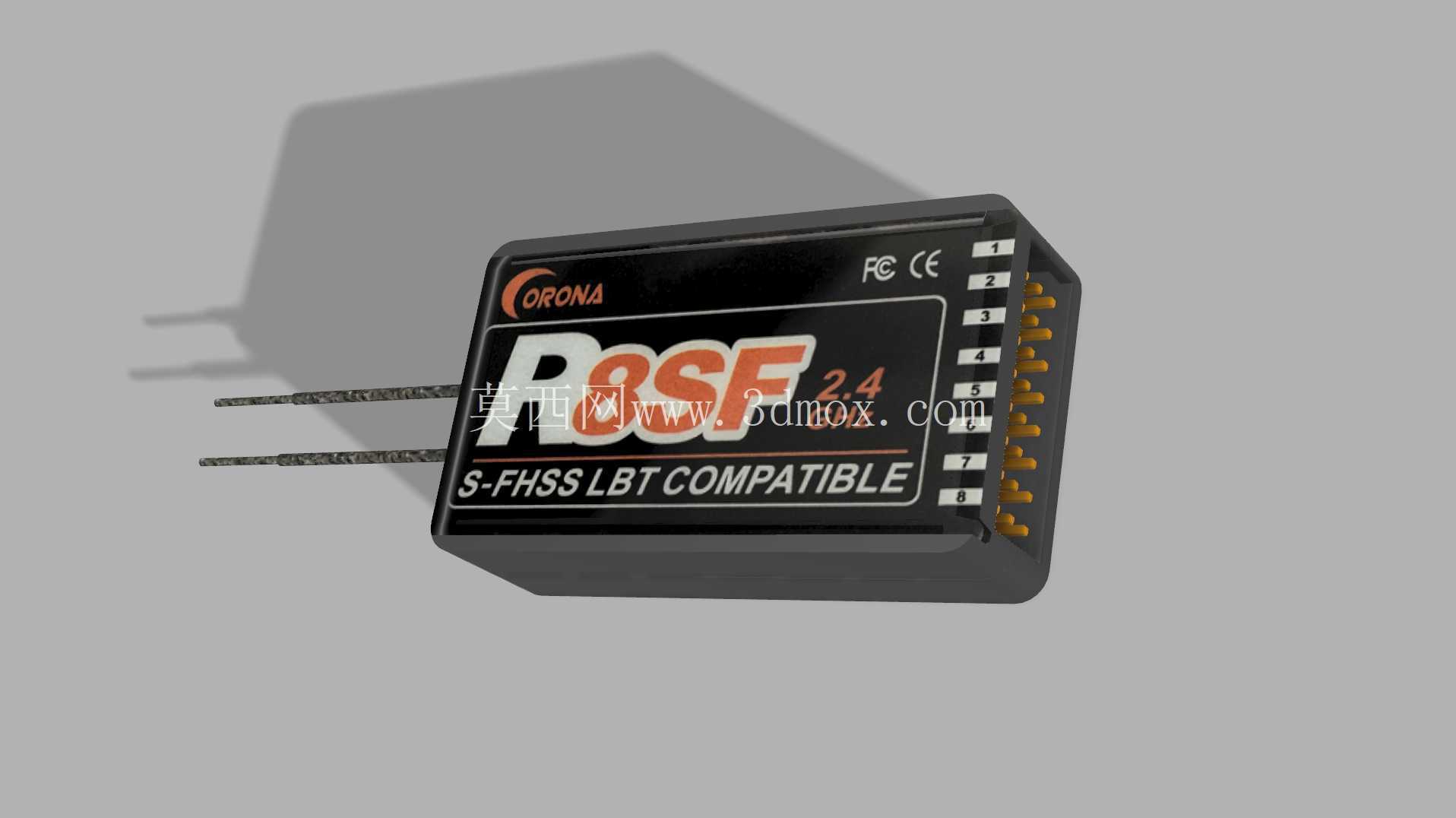

　　航模遥控链路里，接收机承担把空中射频指令还原成多路PWM舵机/电调信号的任务，这套R8SF八通道接收机结构围绕小型固定翼、直升机与多旋翼装机场景搭建，外壳采用黑色阻燃塑料矩形盒体，正面丝印品牌标识、型号R8SF、2.4频段标注以及S-FHSS/LBT兼容字样，顶部压印FCC、CE认证标记，整体造型紧凑无突出悬臂，适合塞进狭窄机身舱位。

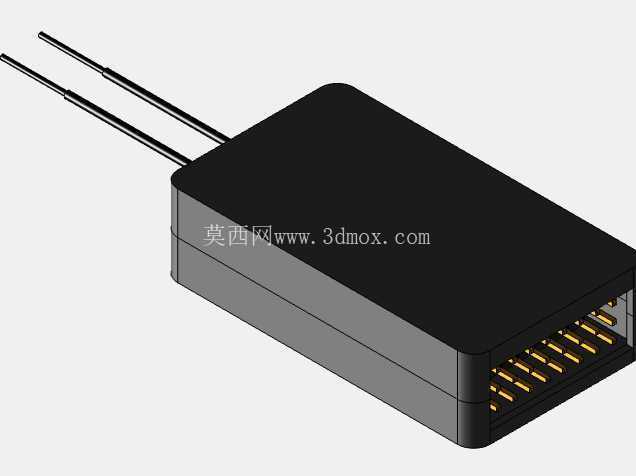

　　从装机边界看，盒体一侧纵向排布1至8共八组信号输出针座，每组针座按信号、正极、负极三色/三列排布，针座旁模压凸起通道编号，避免装机插反；针脚伸出盒体侧面的高度控制在数毫米内，配套舵机插头插入后，整体侧向占用仍能适配常规航模设备舱宽度。盒体两端引出两根细长2.4G天线，天线沿机身纵向或呈90度正交布置时可获得双天线分集接收效果，建模时天线以细圆柱柔性件表达，预留弯折姿态调整空间，方便在不同机身布局里模拟真实走线。

　　结构设计上，外壳分上下盖扣合，侧壁预留卡扣与超声焊接筋位，内部容纳射频板、基带解码芯片与电源稳压电路；PCB沿盒体内腔轮廓铺板，输出排针直接焊接在板边并穿过外壳侧孔定位，装配时先将板体从下盖装入，排针对准侧孔落位，再扣合上盖完成封装，无需额外螺丝，减轻整机重量——这对航模这类对克重敏感的载具尤为关键。外壳表面做细微晒纹处理，既遮盖注塑瑕疵，也减少机舱内剐蹭产生的亮面反光。

　　实际使用中，接收机由飞控或电调BEC输出的5V左右直流供电，通过兼容协议与对应遥控器配对后，把摇杆、开关指令转换为1至8通道标准脉宽信号，分别驱动副翼、升降、方向、油门舵机/电调以及起落架、襟翼等辅助通道；LBT监听机制让设备在发射前先侦听信道，避开拥堵频点，提升多机同时飞行时的链路可靠性。双天线分集则在飞机姿态快速变化、天线被机身结构遮挡时，自动切换信号更强的一路，降低丢帧失控概率。

　　建模过程中，针座区域做了重点还原：每通道三针的间距、排针凸台与外壳开孔的配合关系都按实物比例搭建，通道编号以凹陷字符体现，方便在三维布线时核对舵机线序；天线根部做了小角度出线护套，模拟真实天线防弯折结构。盒体棱角做小圆角过渡，既符合注塑工艺脱模要求，也避免在狭窄机舱里划伤线材。

　　这类接收机在航模整机布置时，通常用双面泡棉胶粘贴在机身设备板上，泡棉同时起到隔振作用，避免发动机或旋翼振动传递到射频电路；天线则沿机身内壁拉开布置，远离金属舵机、大电流电调等干扰源。三维阶段把接收机、舵机、电调、电池等设备按舱位尺寸逐一摆放，可提前核对线材长度、插头干涉与检修空间，避免实机装配时出现设备塞不下、天线被舱盖压住等问题。对于教学与选型场景，该结构也能直观展示多通道接收机的接口定义、天线布局思路与封装方式，为航模电子系统集成提供清晰的空间参考。
