90度直角Type-E转Type-C转接接头结构

　　这款90度弯折的USB3.1 Type-E母座转Type-C公头转接件，最初是为紧凑型工控主机内部前置接口走线改造场景搭建的结构，日常装机时主板原生USB3.1 Type-E插针通常直立排布在主板边缘，常规直出线材会向上凸起一大段，在ITX小机箱、薄型一体机、嵌入式工业触控终端这类内部竖向间隙极度紧张的腔体里，直立线材很容易和侧透盖板、硬盘托架、散热鳍片发生硬干涉，很多装机人员过去只能强行弯折线材，时间久了内线芯被折损出现掉速、断连，甚至屏蔽层破损引发信号干扰。把转接方向做成90度直角之后，Type-E端直接平贴主板表面插接，出线方向顺着主板平面转向，Type-C公头端朝向机箱前置面板的开孔位置伸出，整个转接件占用的竖向高度被压缩到很低的水平，不需要额外预留线材弯折的冗余空间，小机箱内部的硬件排布自由度立刻提升。

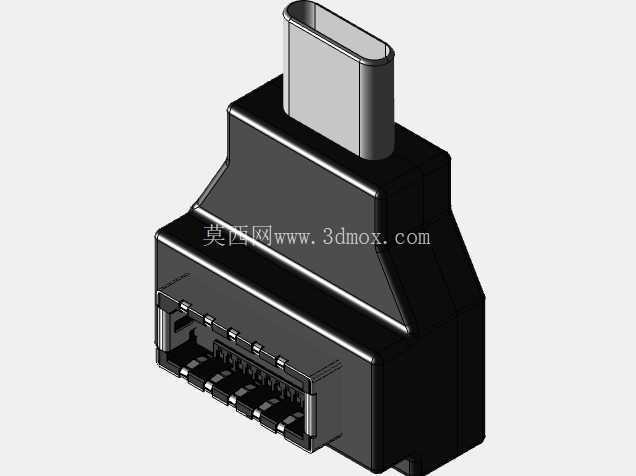

　　从结构细节来看，转接件的黑色主体采用一体成型的硬质绝缘壳体，壳体轮廓做了多段阶梯过渡，没有尖锐的直角棱边，既可以在插拔受力时分散应力，也能避免装配时刮伤周边线材的绝缘外皮。上端的Type-E母座接口内置规整的定位隔栏，针脚排布完全对应主板插针的定义，插接时隔栏会起到防呆作用，反向插入时根本无法对位，不用额外核对针脚标记，新手装配也不会出现插歪弯针的问题。下端伸出的Type-C公头部分做了加厚的根部补强，公头外壳和黑色主壳体衔接的位置做了圆弧过渡，日常反复插拔前置接口时，弯折应力不会集中在公头根部的焊点位置，长期使用也不会出现公头松垮、接触不良的问题。

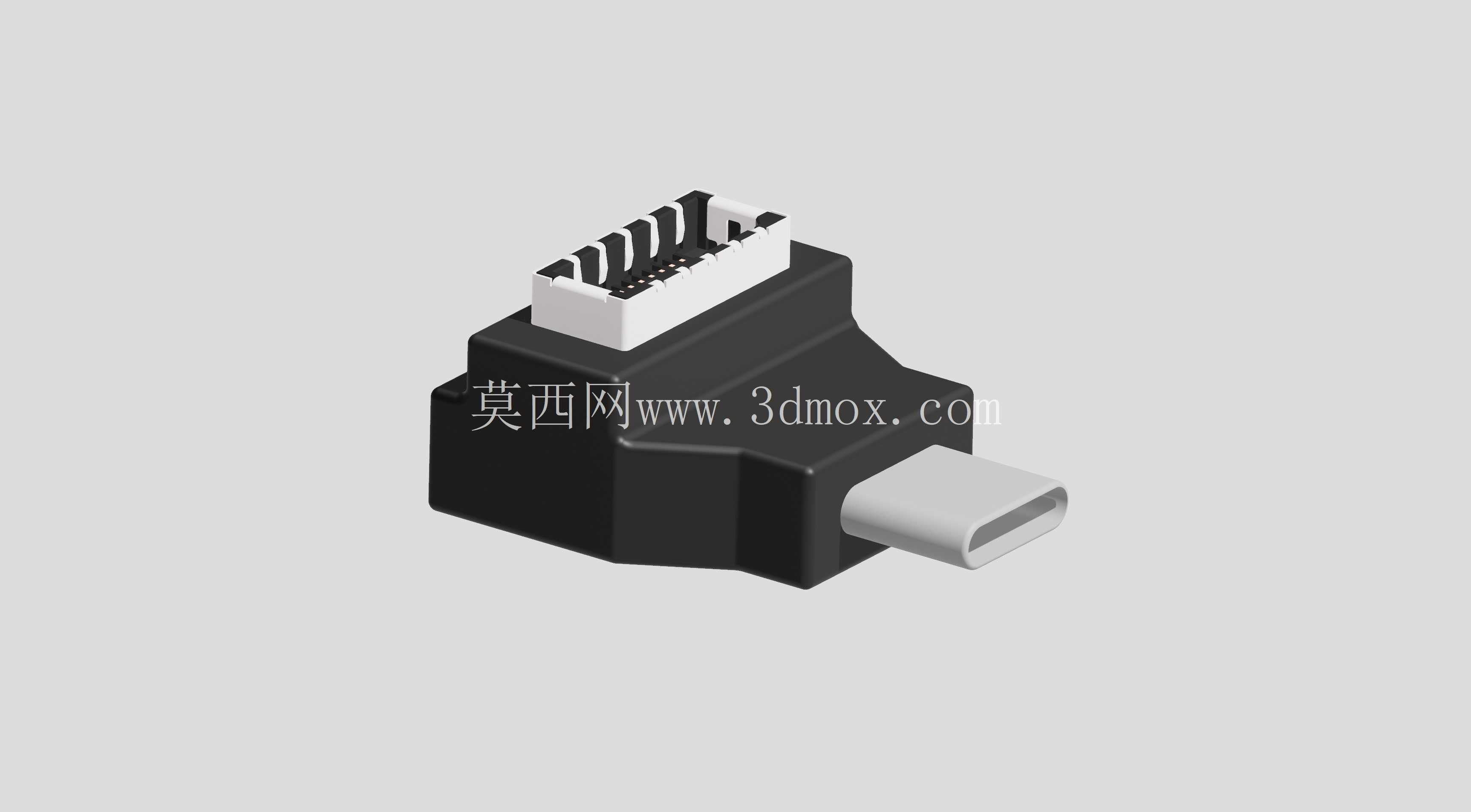

　　实际选型适配的时候，结构工程师可以直接参考这个数模核对安装边界：Type-E端插接完成后，贴合主板表面的总厚度不到普通直式转接线的三分之一，主板上方到机箱侧板的间隙只要预留十毫米左右就完全容纳得下，不需要为了避让转接件额外削减散热模组的高度。Type-C公头的伸出长度经过适配，刚好可以穿过常规机箱前置面板的Type-C开孔，公头端面和面板外表面基本齐平，插入U盘、Type-C数据线时不会出现插头陷在面板内部、拔插费力的情况。壳体两侧的平面可以根据机箱的固定需求，自行粘贴双面胶或者搭配小型扎带固定，避免设备搬运震动过程中转接件从主板插针上松脱。

　　除了DIY装机场景，这个转接结构也大量用在工业嵌入式设备的改造里：很多老旧工控机原本只预留了USB Type-A前置接口，升级新型触控屏、高速采集相机、Type-C接口的工业传感器时，不需要更换整机主板，直接在主板原生Type-E插针上加装这个直角转接件，就能引出标准Type-C接口，支持USB3.1的高速传输速率，外接高速存储、视觉采集设备时带宽完全跑满，不会出现数据丢包。在紧凑的桌面迷你主机、一体机内部，直角转向的设计还能理顺内部走线，不用再把粗硬的高速线材强行弯折成死角，机箱内部风道也不会被凸起的线材阻挡，散热气流可以顺畅穿过主板区域，降低高负载下的接口周边温升。建模过程中所有接口的配合公差都按照通用接插件的行业标准预留，Type-E母座和主板插针的插拔松紧度适中，Type-C公头和常规线材接口的配合间隙控制在合理范围，既不会插拔过紧磨损接口，也不会间隙过大出现接触晃动，整个结构没有多余的复杂零件，壳体可以直接采用注塑工艺批量生产，装配时只需要把内置的转接PCB定位在壳体卡槽内，两端接口对位固定即可，生产装配效率很高，也方便后期维护时快速拆换。
