3Dconnexion三维空间操控手柄逆向复刻

　　在三维CAD设计、工业仿真、三维内容创作的日常工位场景中，普通二维鼠标仅能完成平面光标移动与基础点击操作，面对六自由度视角调整、模型平移旋转缩放、多轴参数联动操控这类高频需求时，往往需要反复切换快捷键、拖拽视图控件，操作链路冗长且极易打断设计思路。这款复刻的3Dconnexion太空鼠标，正是面向专业三维设计工位开发的空间输入外设，核心作用是把三维空间内六个自由度的操控逻辑整合到单一操控部件上，让使用者在左手操控空间摇杆调整视图与空间方位的同时，右手握持普通鼠标完成点选、绘制、参数确认等操作，双手并行输入大幅降低视图操作的时间损耗。

　　从实际使用场景来看，这类空间操控设备广泛部署在机械结构设计工位、工业设计造型部门、BIM建筑建模团队、三维动画与虚拟仿真工作室，在装配体干涉检查、大模型全局视角漫游、复杂曲面造型调整、多轴加工路径预览等环节，使用者无需反复点击视图立方体或者按下多个组合键，只需轻推、提拉、旋转顶部的操控帽，就能同步控制视图在XYZ三个轴向的平移、绕三个坐标轴的旋转，配合不同按压力度还能调整视图运动的速度，细微施力对应小幅度视角微调，大幅推动则实现快速全局漫游，操作逻辑完全贴合人在三维空间中感知物体方位的直觉。

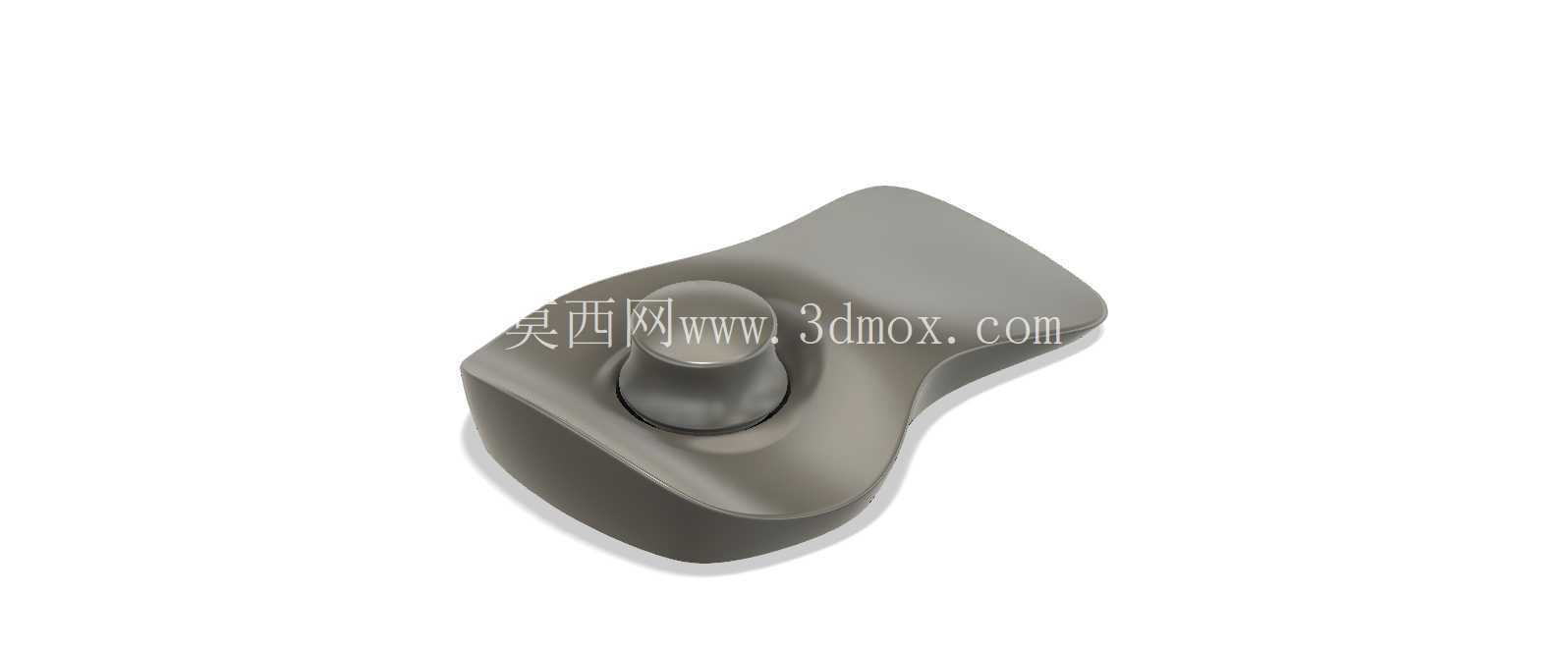

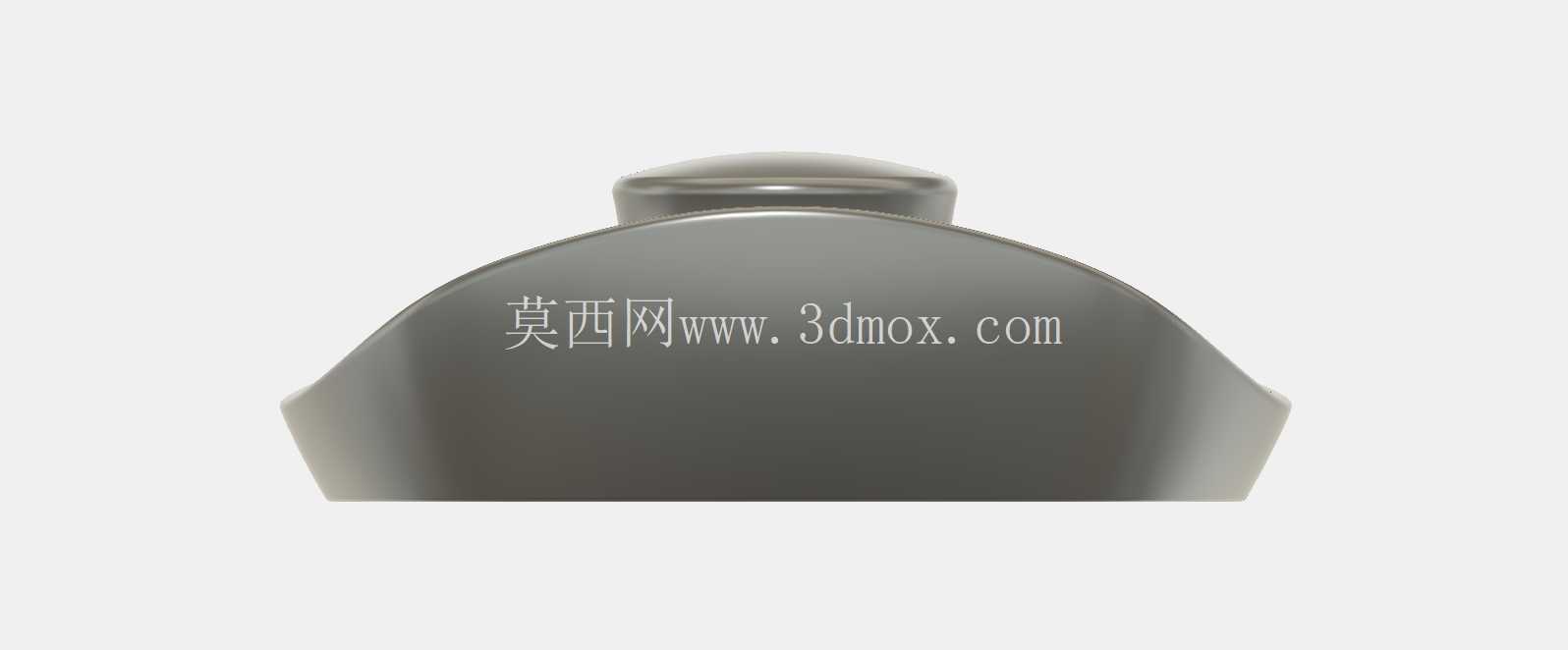

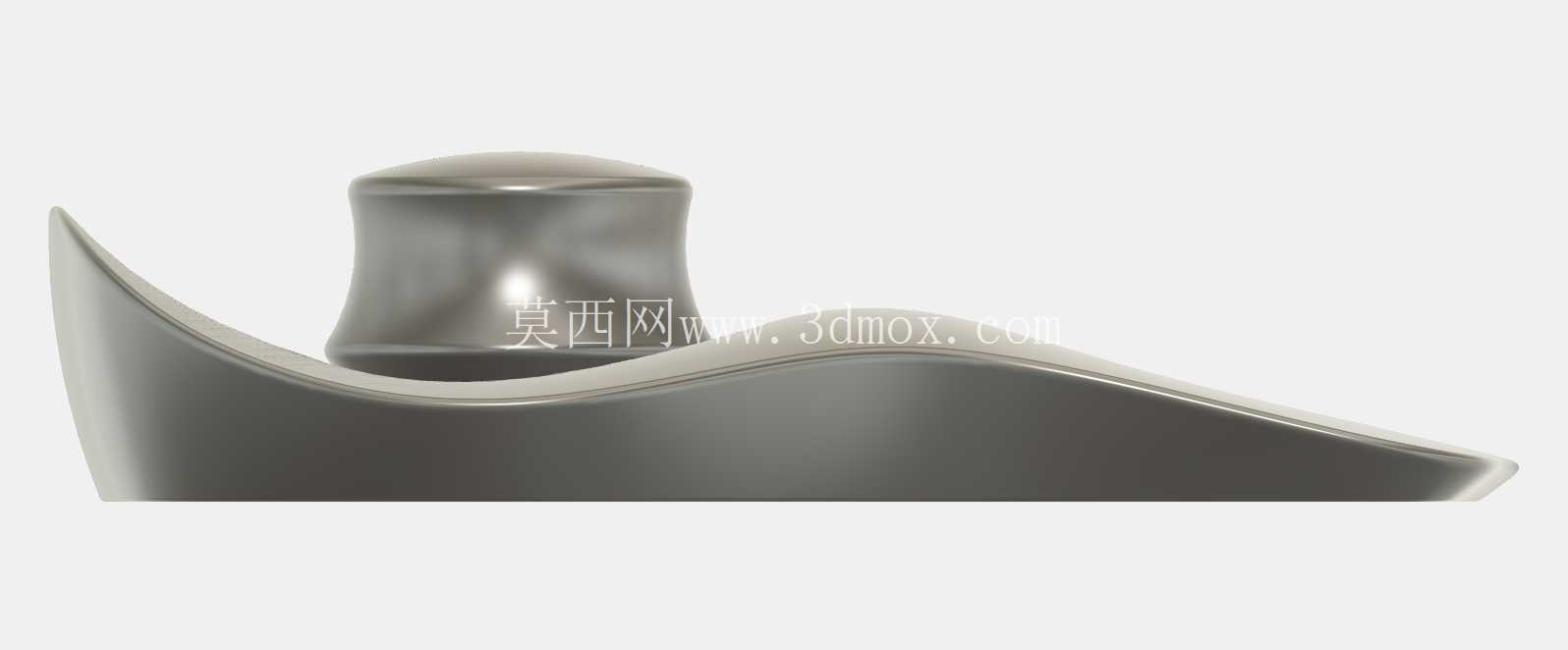

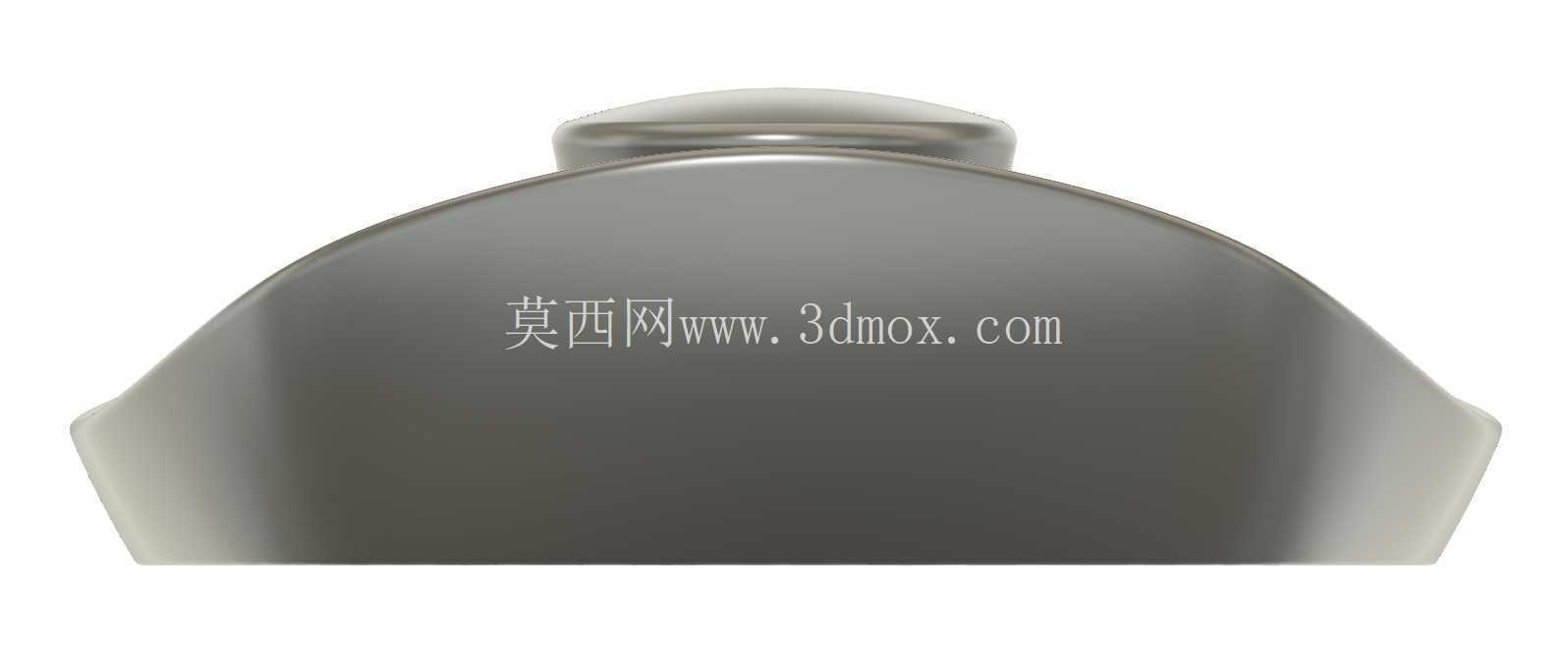

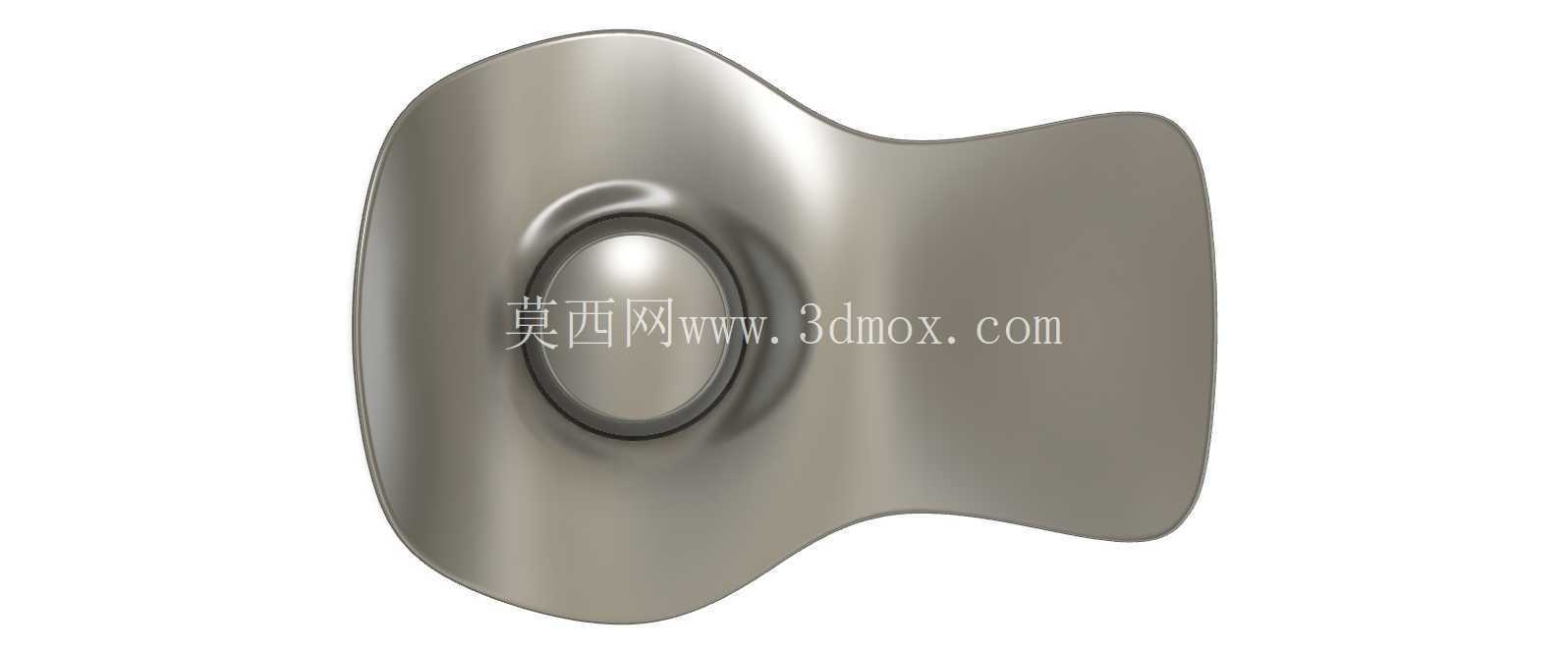

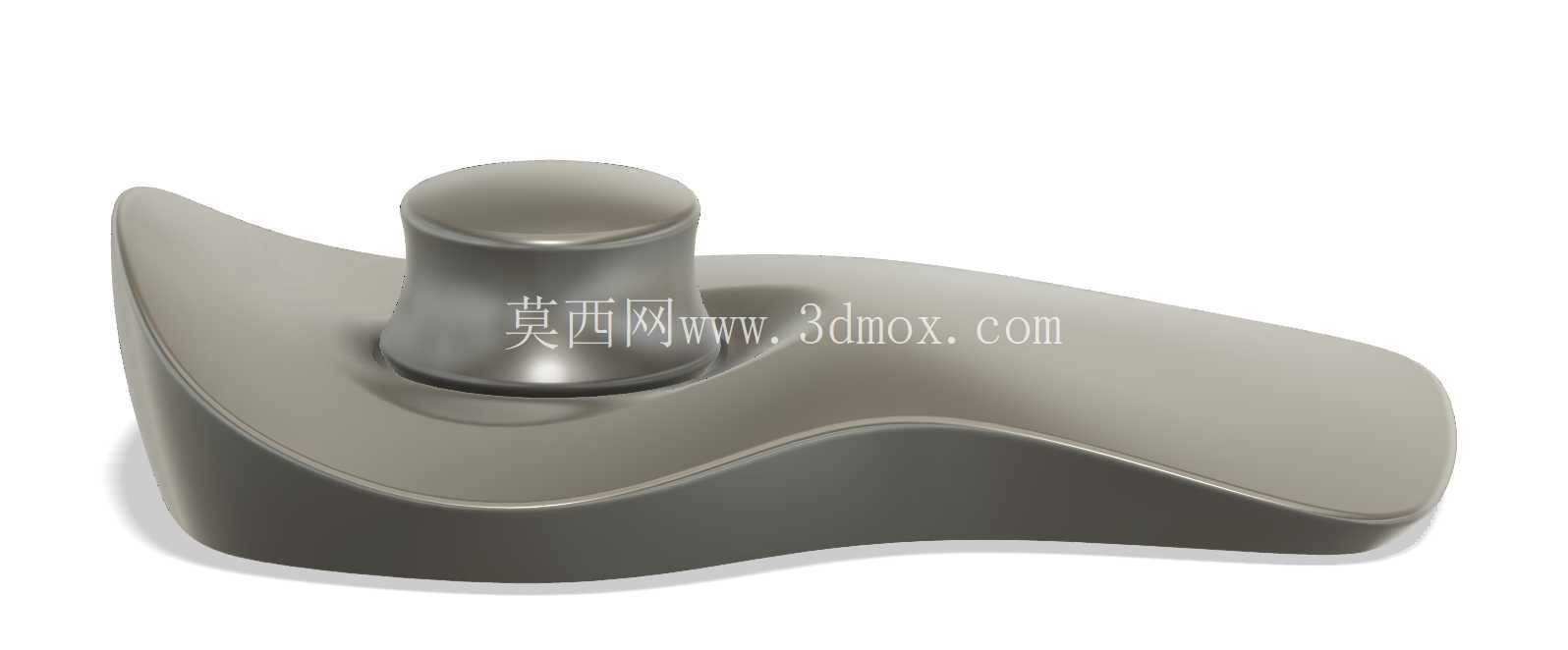

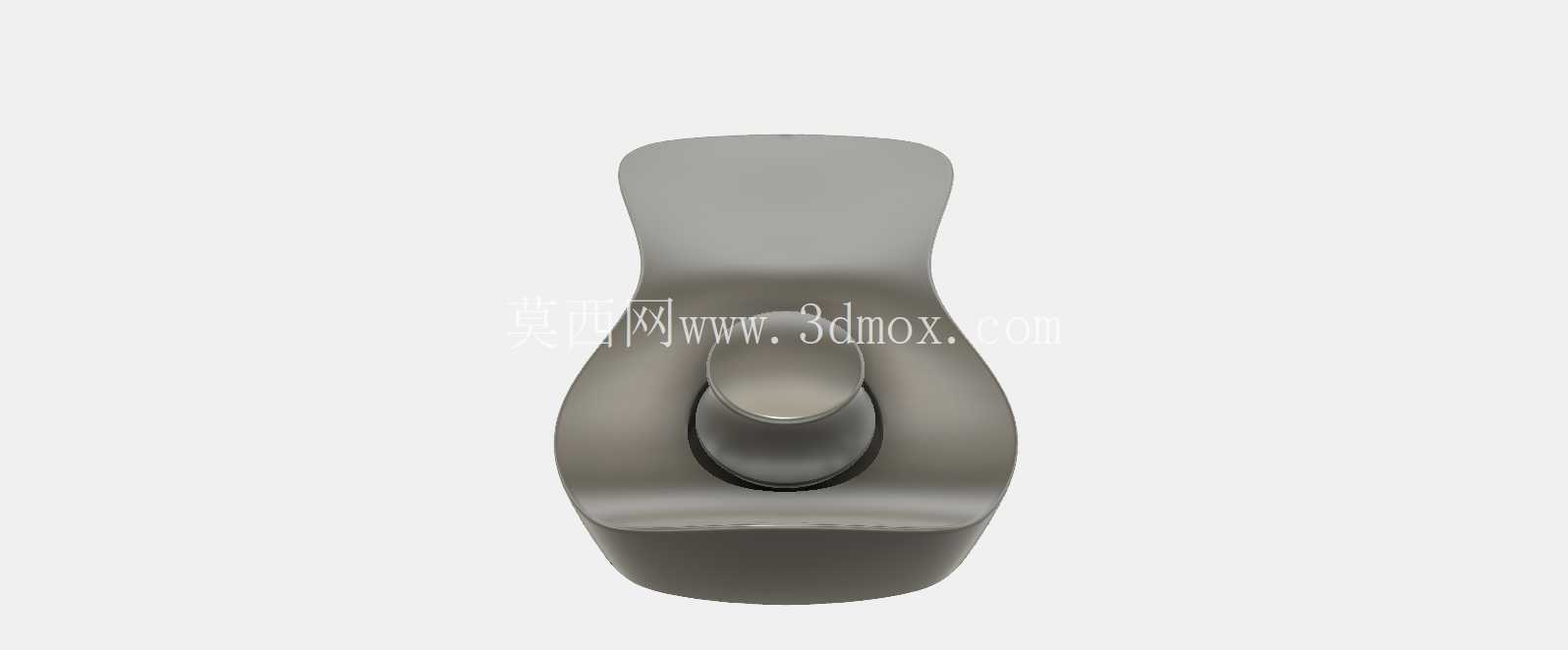

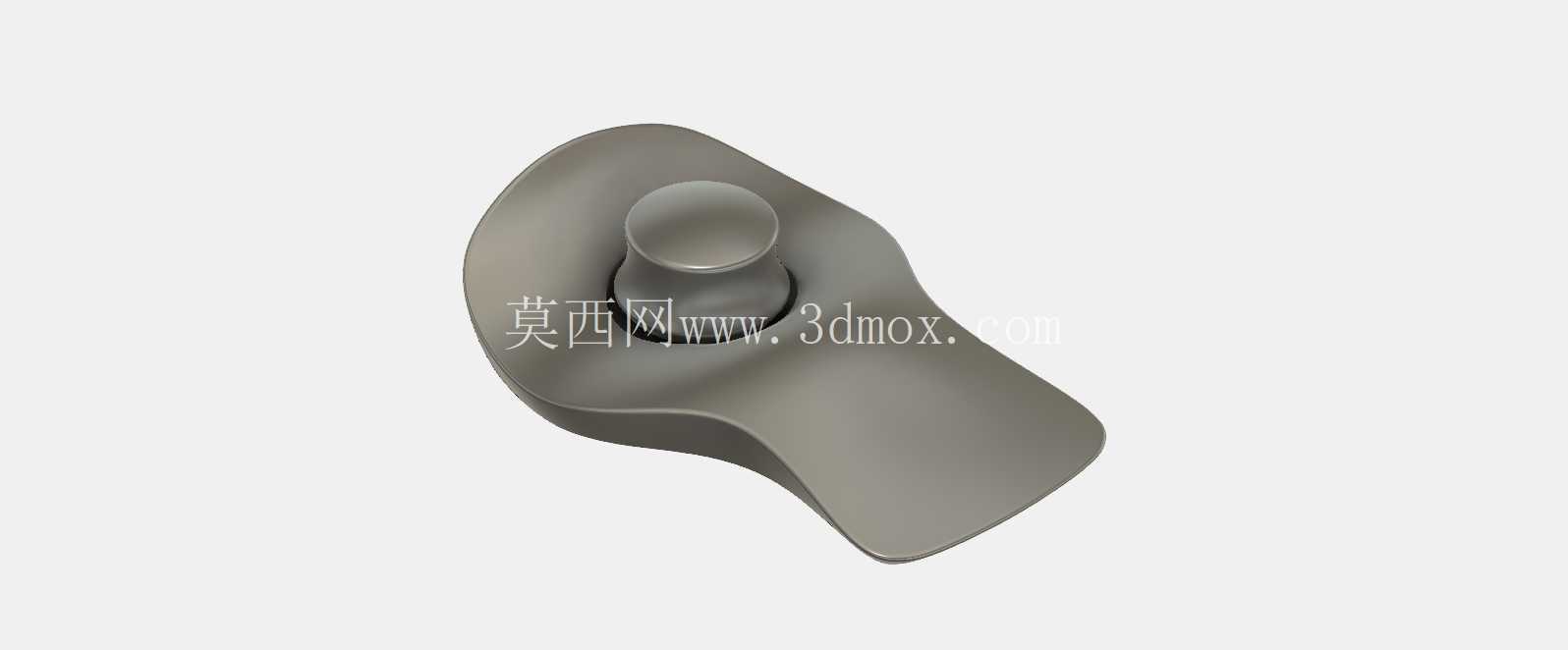

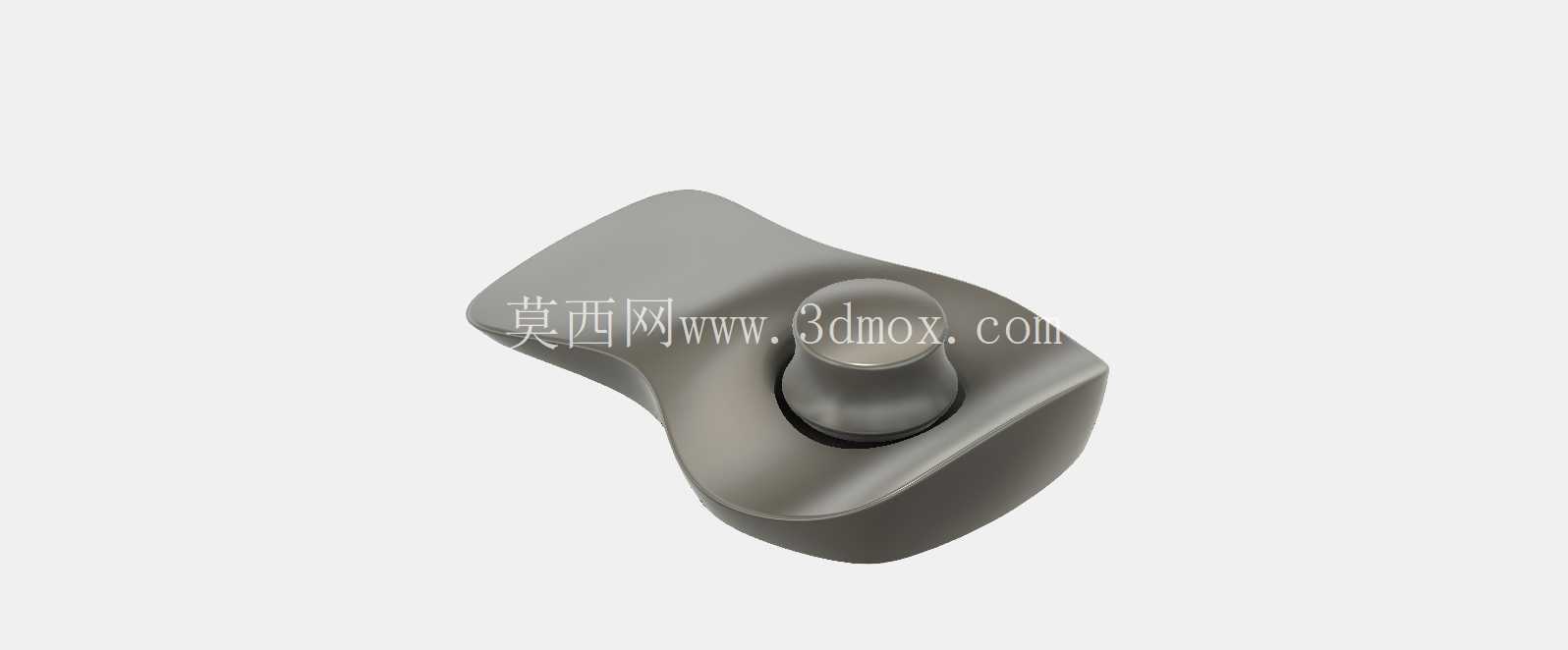

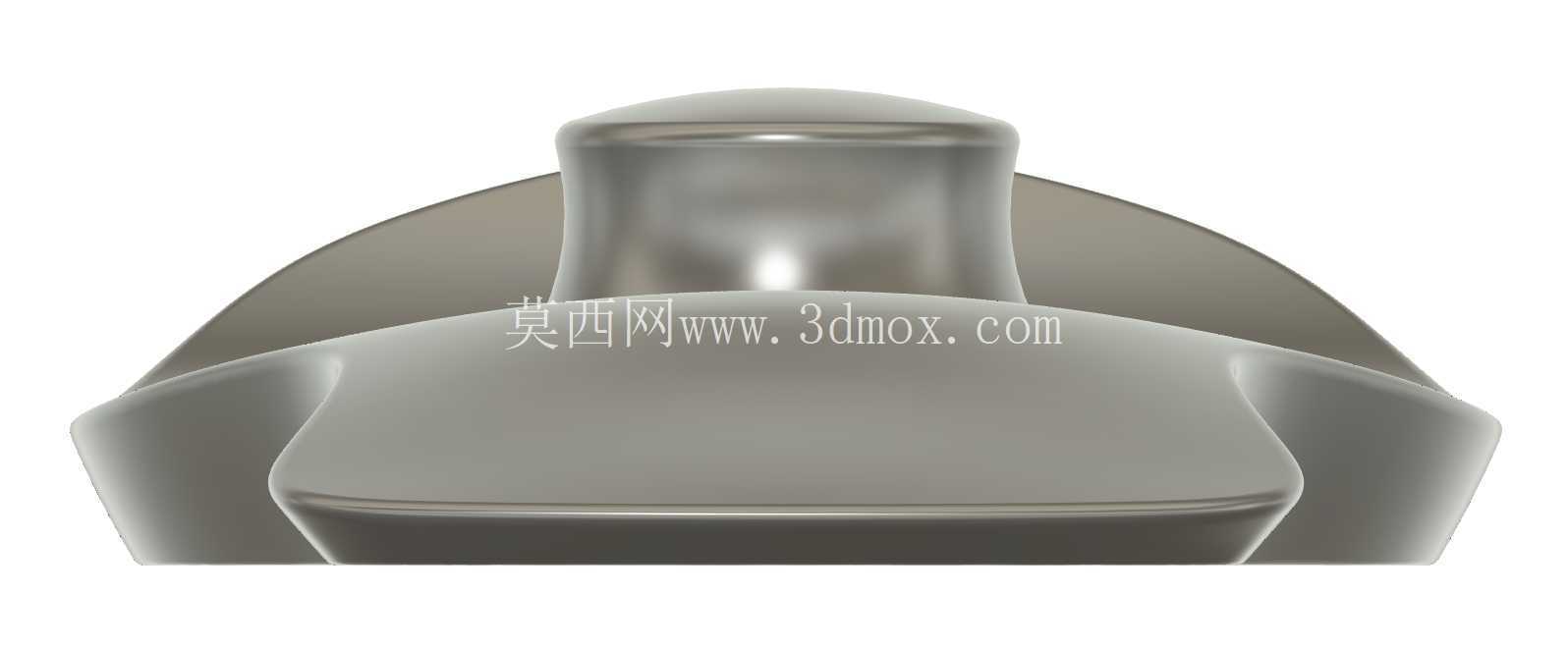

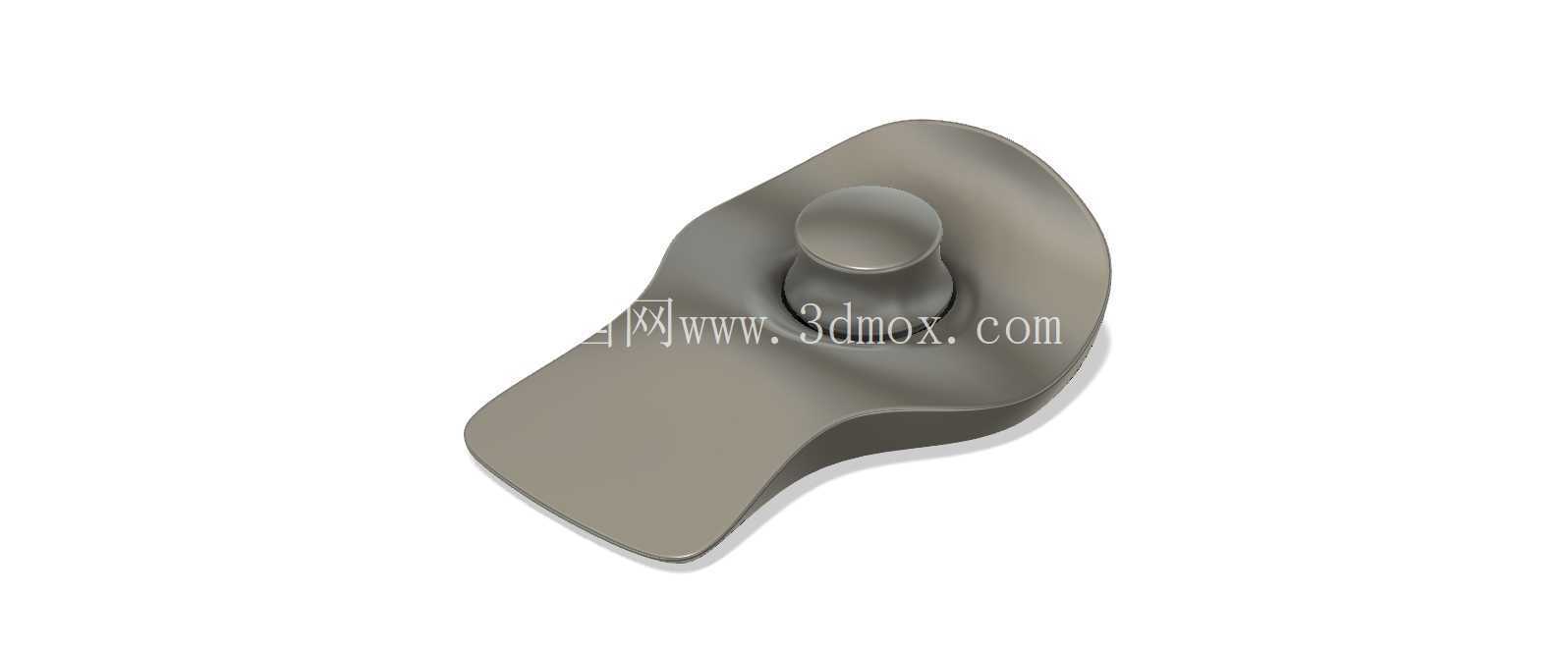

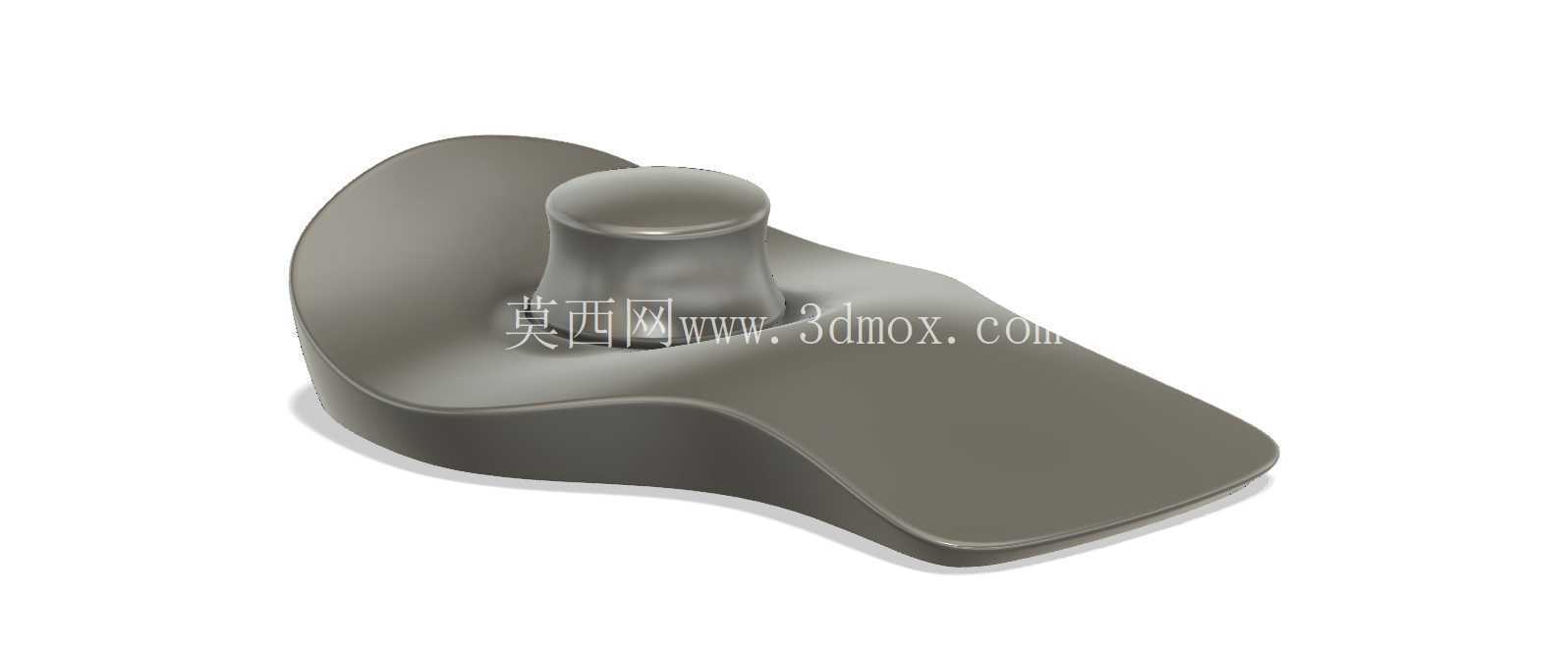

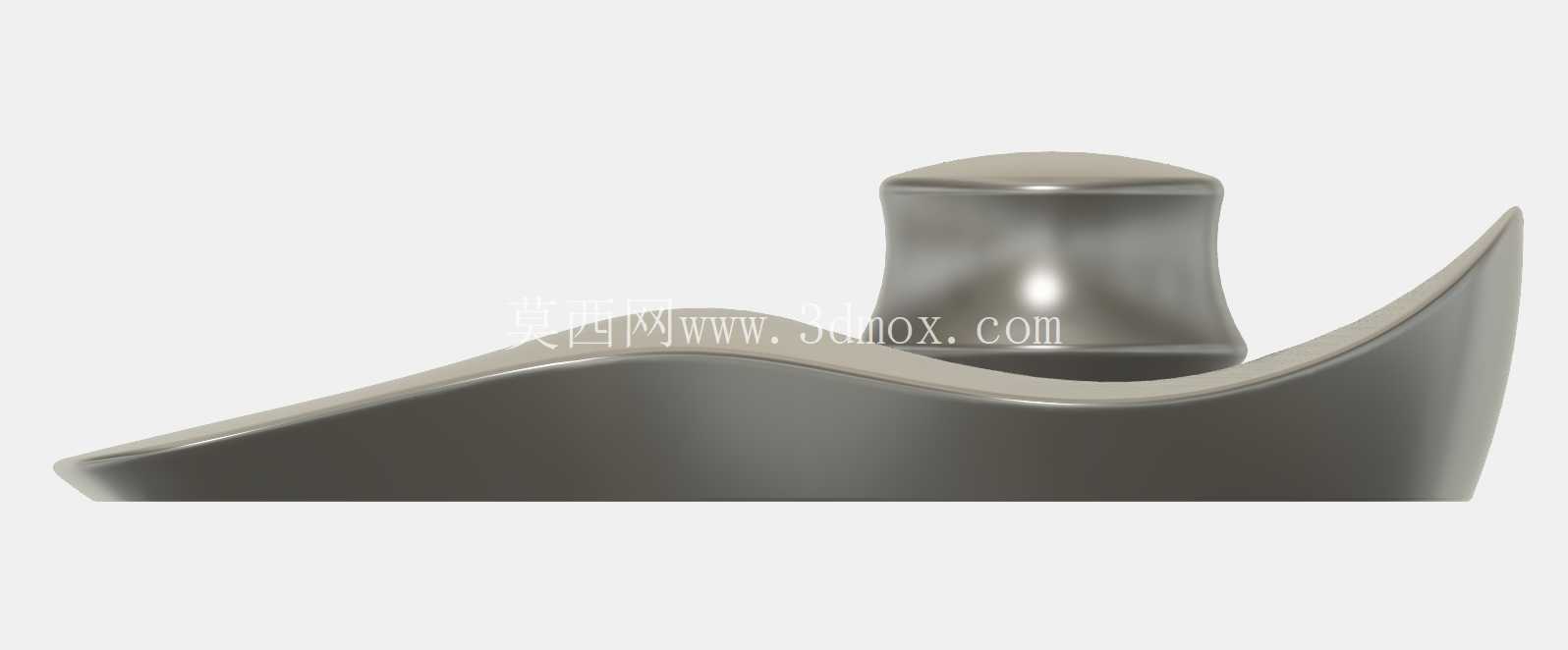

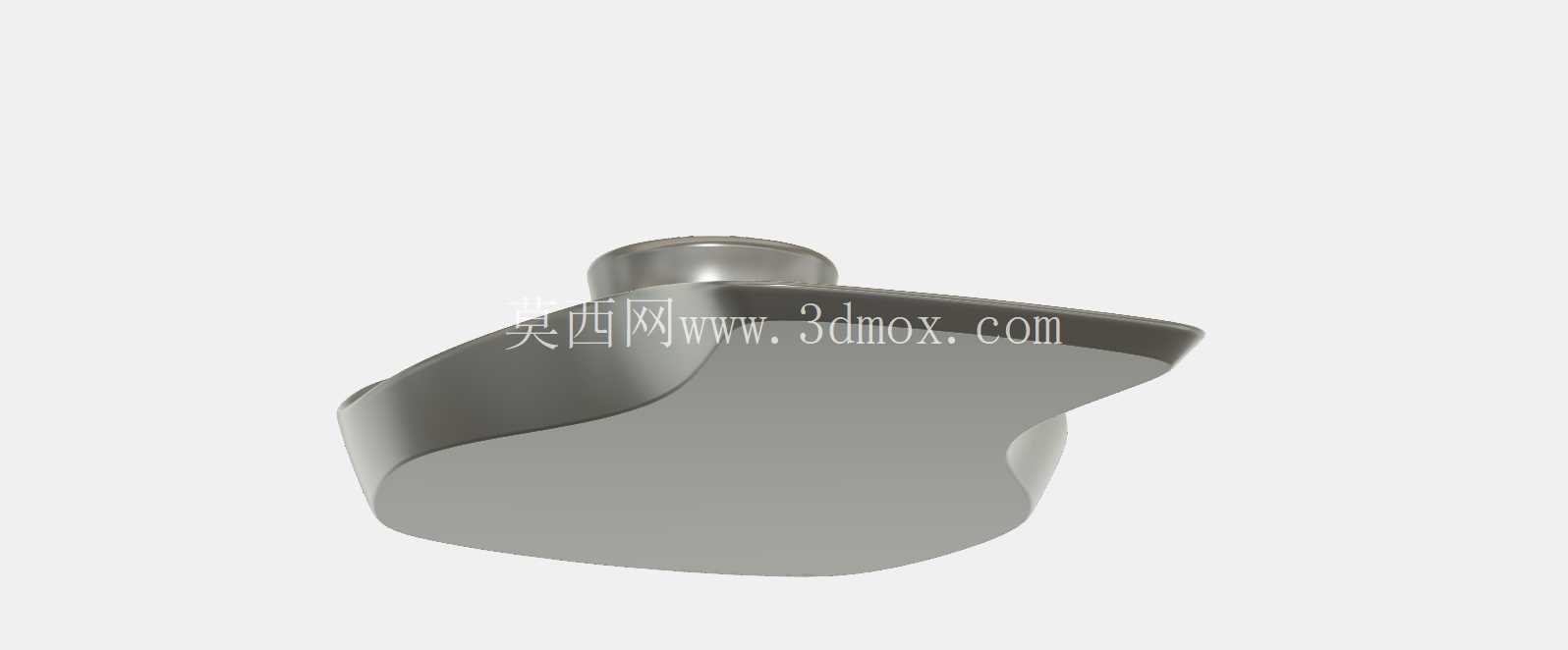

　　这款逆向复刻模型的设计思路，完全围绕人手自然握持的人机工程边界展开。底座整体采用不对称的流线型曲面轮廓，曲面曲率完全贴合手掌自然放松状态下的掌丘、腕部支撑曲线，使用者将手掌搭放在底座上时，手腕无需悬空抬升，前臂可以自然搭放在桌面，长时间连续操控也不会出现腕部肌肉紧绷的问题。顶部居中设置的圆柱形操控帽，高度与直径匹配拇指与食指、中指轻捏操控的活动范围，操控帽顶端做圆角钝化处理，指腹接触位置没有尖锐棱角，施力过程中受力均匀。整个外壳没有突兀的直角棱边，所有外轮廓曲面都做连续顺滑过渡，既保证握持时的贴合度，也适配后续注塑量产时分模线的布置逻辑，外壳壁厚可以按照常规消费电子外设1.8至2.5毫米的均匀壁厚设计，避免曲面厚薄不均导致注塑缩痕。

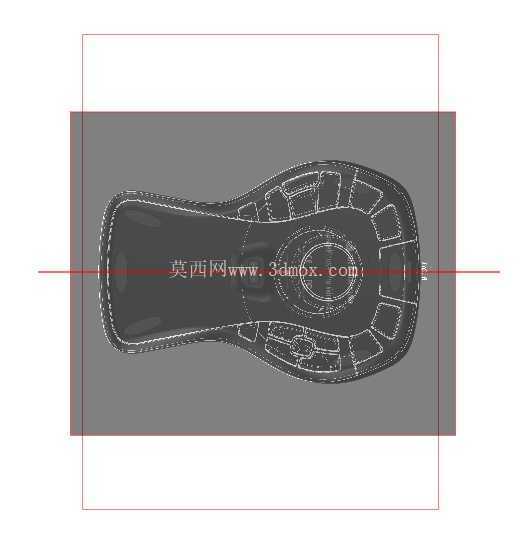

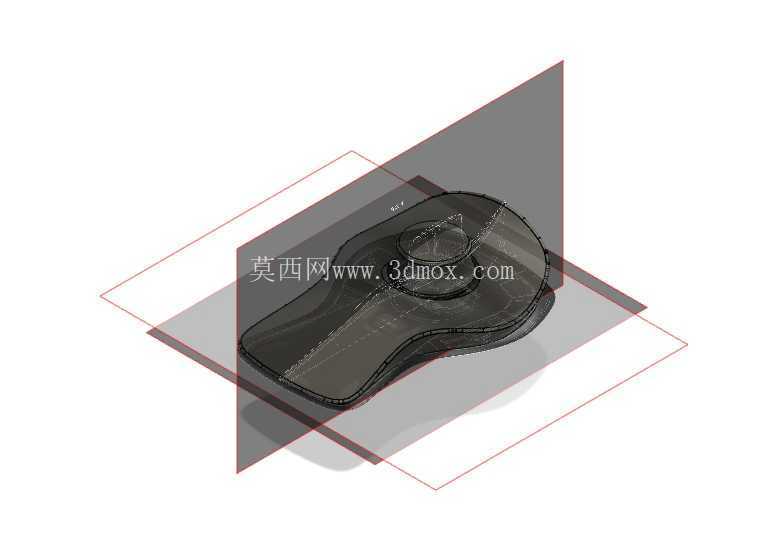

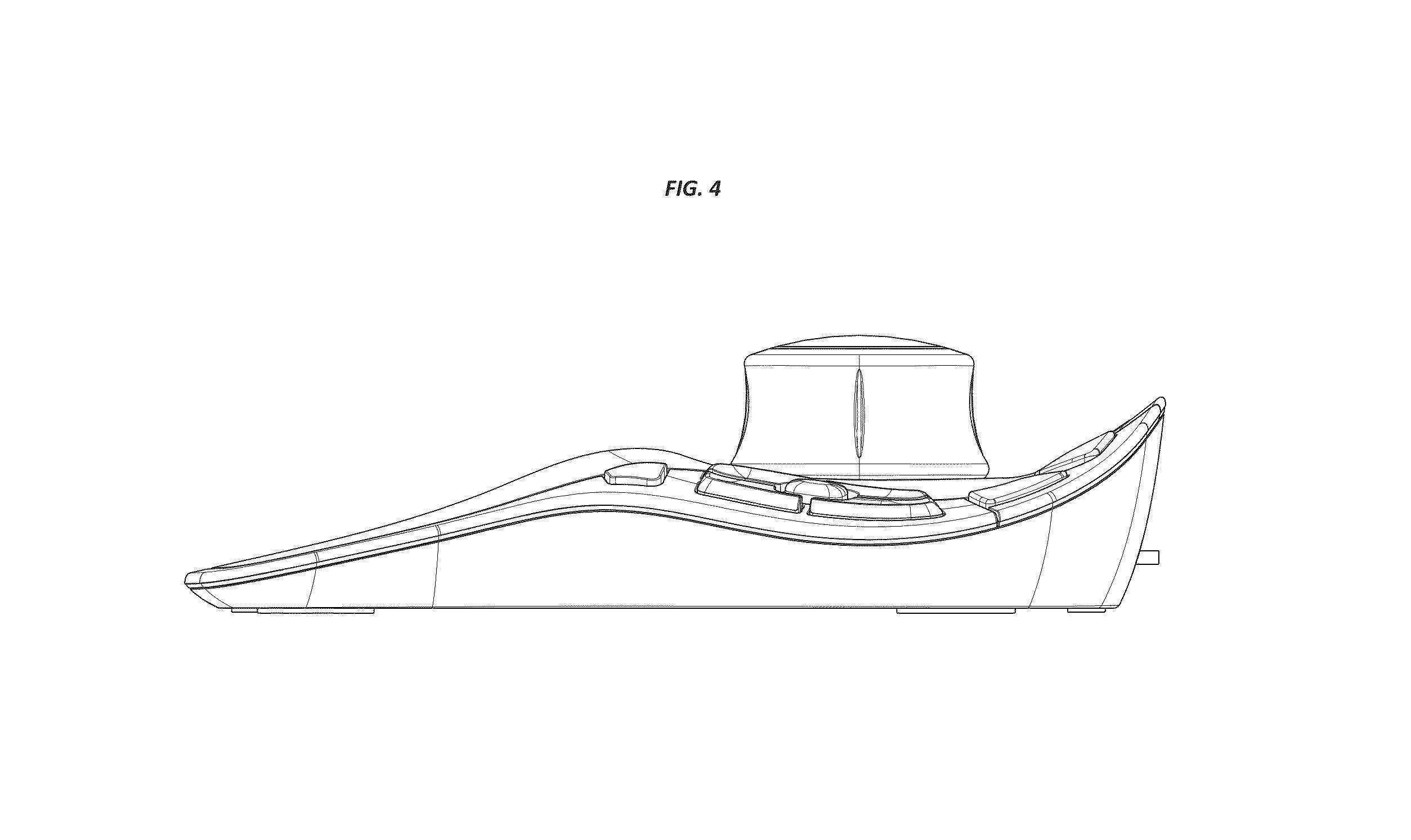

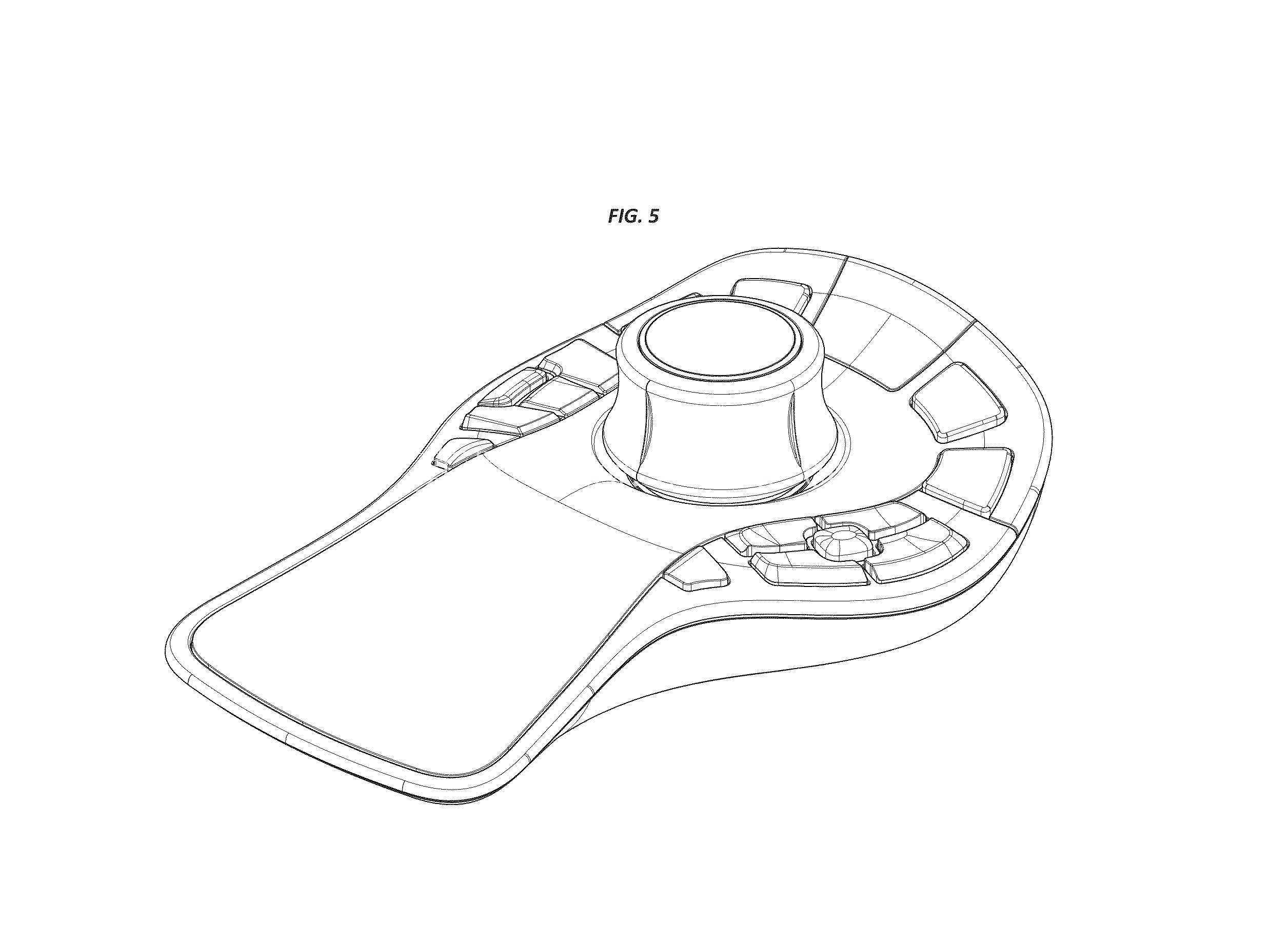

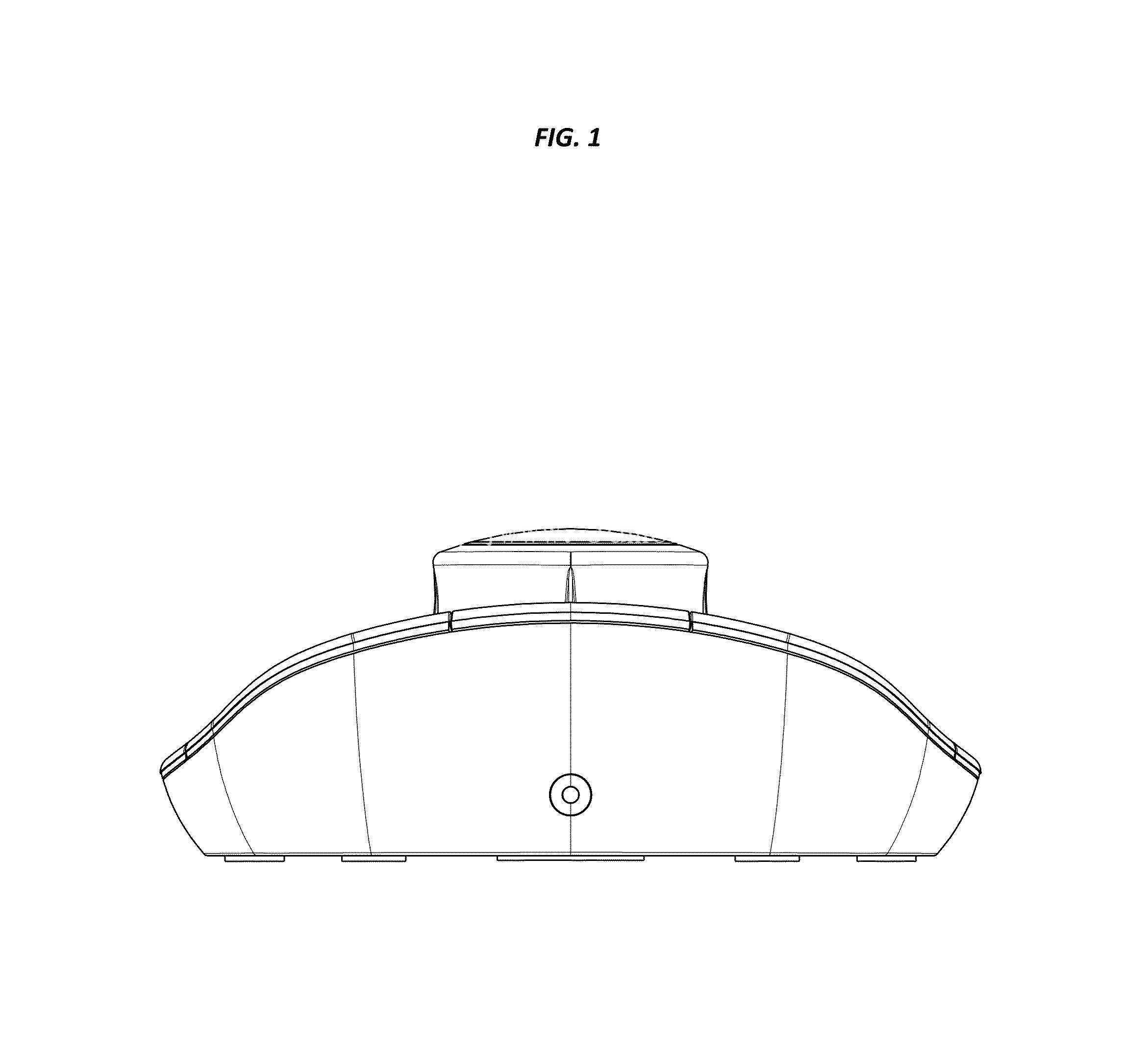

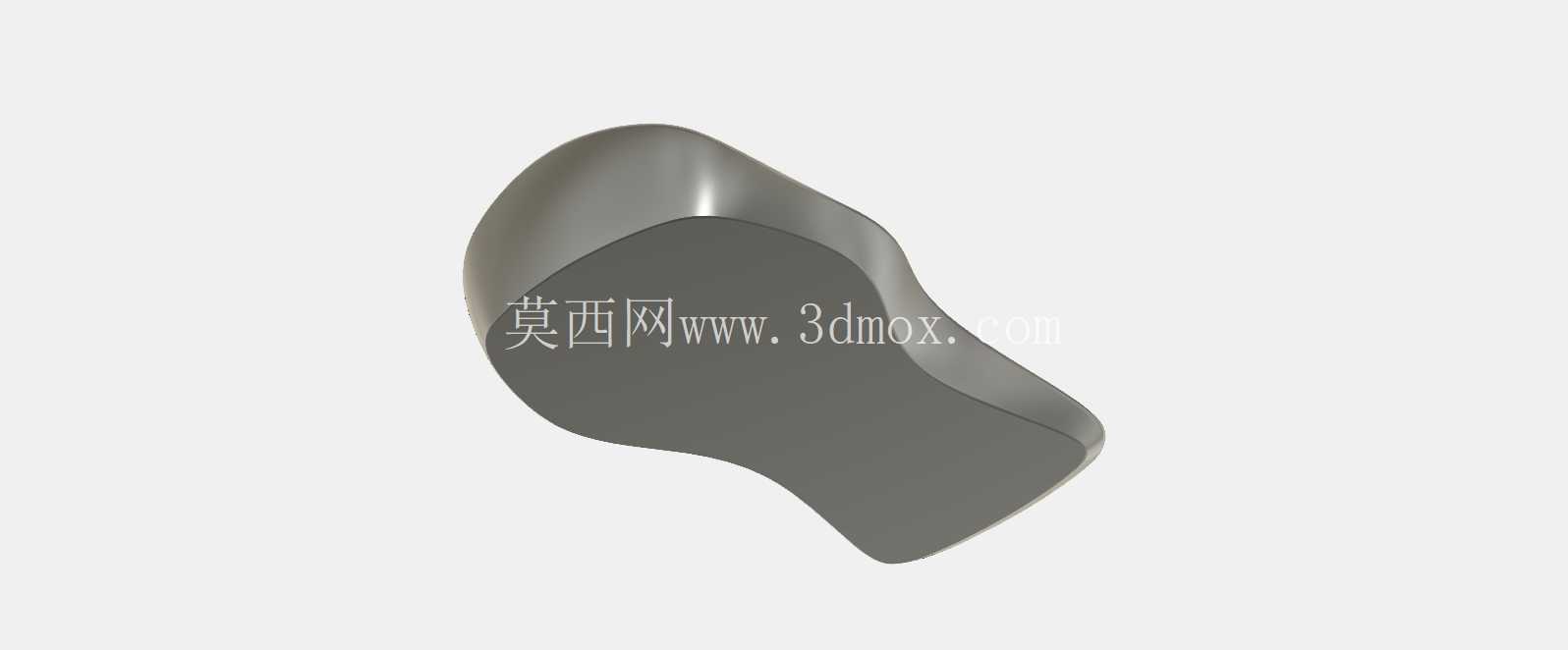

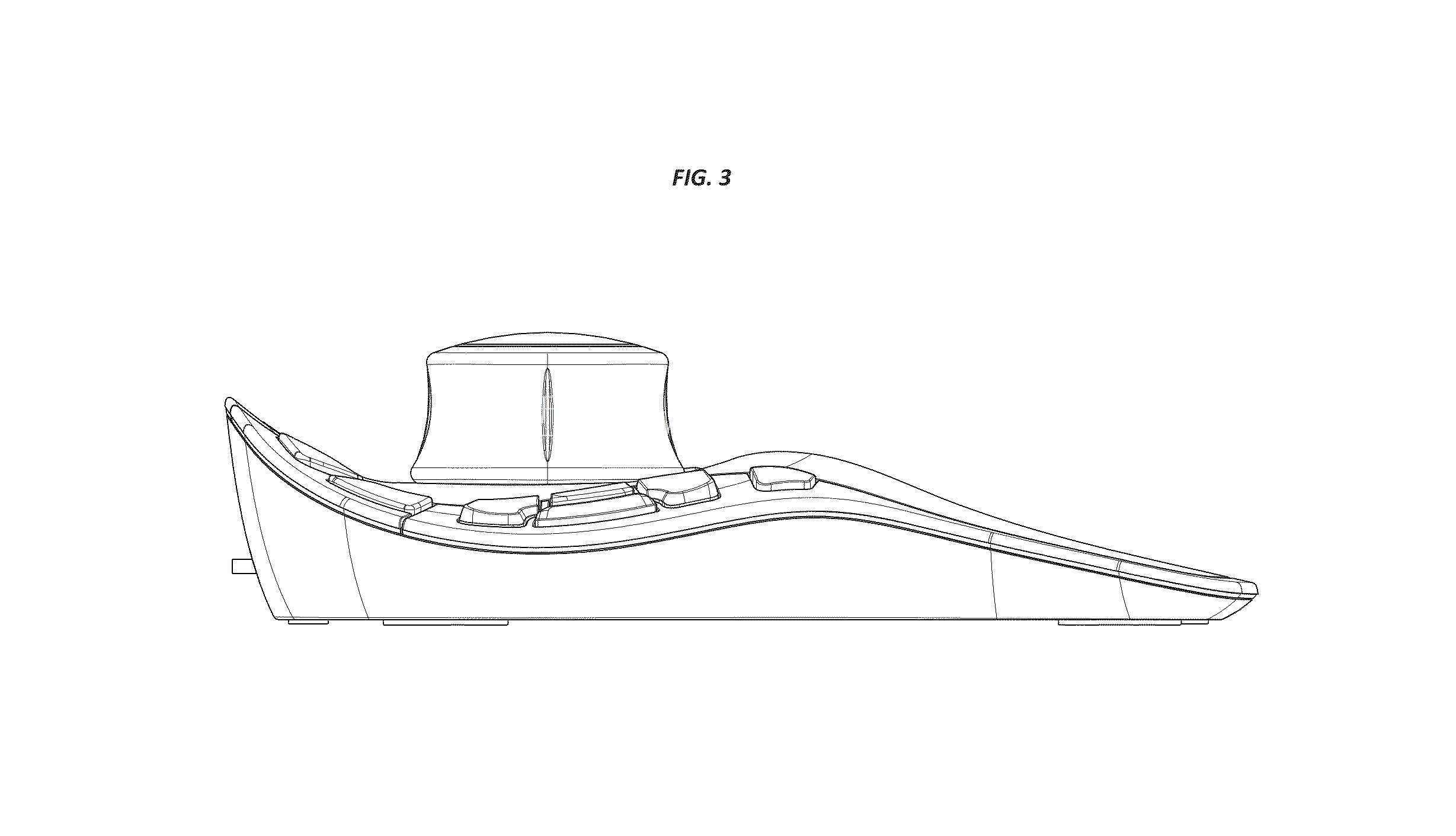

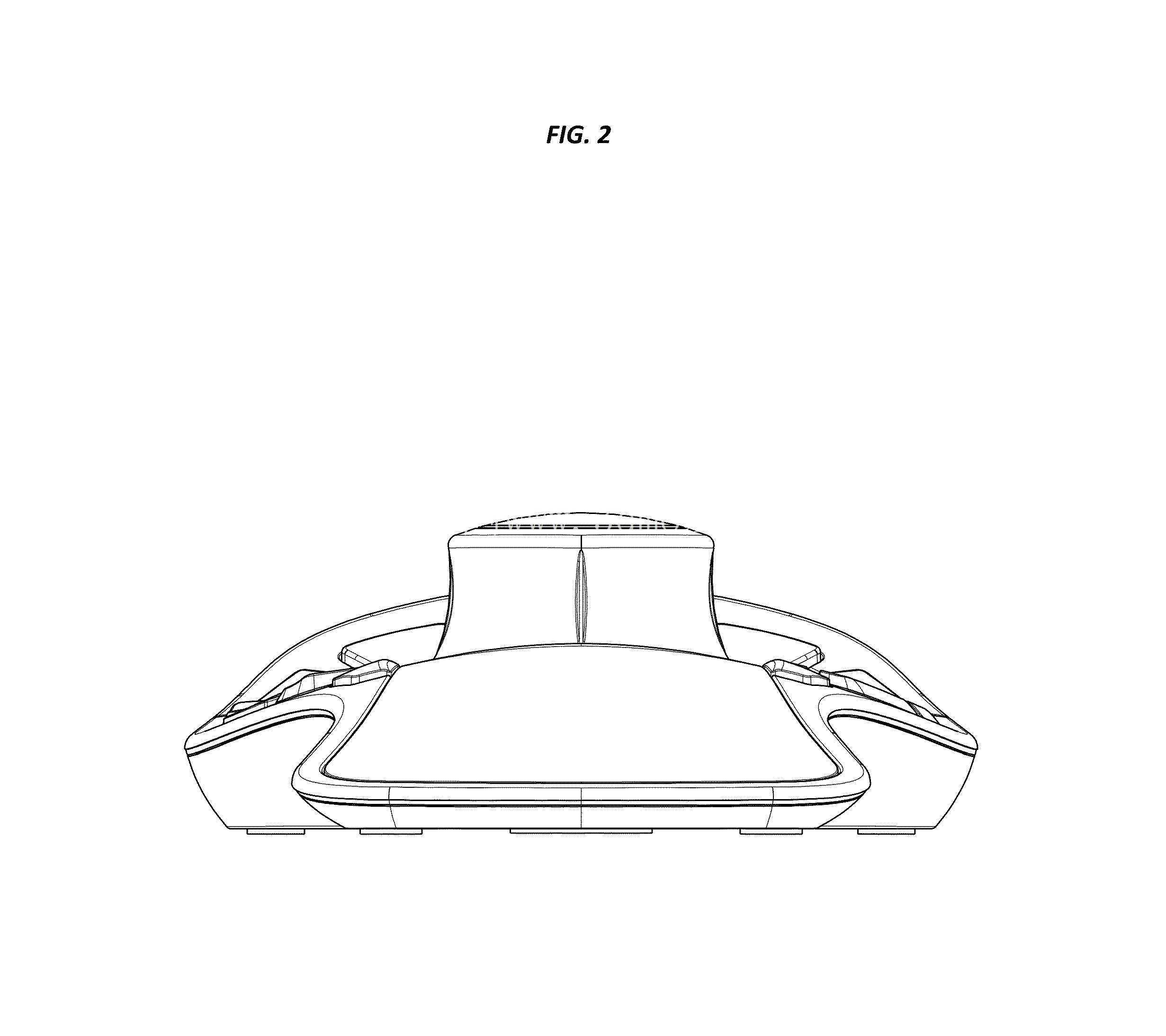

　　从安装与工位布局边界来看，这类空间鼠标整体占地面积远小于普通全尺寸键盘，底座轮廓最长处约控制在180毫米量级，最宽处约120毫米，整体高度（含顶部操控帽）约70至80毫米，可以直接放置在键盘左侧的桌面空余区域，不需要额外改造工位台面，也不需要预留大尺寸安装空间。设备底部可以布置配重块与防滑橡胶垫，日常操控施力时底座不会随推力发生滑移，USB通讯线缆可以从底座前端或者侧端引出，避让桌面走线槽的位置，不会和键盘、鼠标的线材发生干涉。模型逆向构建过程中以参考图像的曲面特征为基础，通过分区域构建曲面的方式还原底座的自由曲面形态：先勾勒底座底面的外轮廓投影曲线，再沿着掌托支撑的高度方向搭建多条截面控制线，通过放样、曲面缝合完成主体外壳的基础形态，再单独拆分顶部操控帽、底座底盖的装配分界位置，预留内部PCB板、传感组件、配重块的安装空腔，保证外观曲面和内部结构安装空间互不冲突。

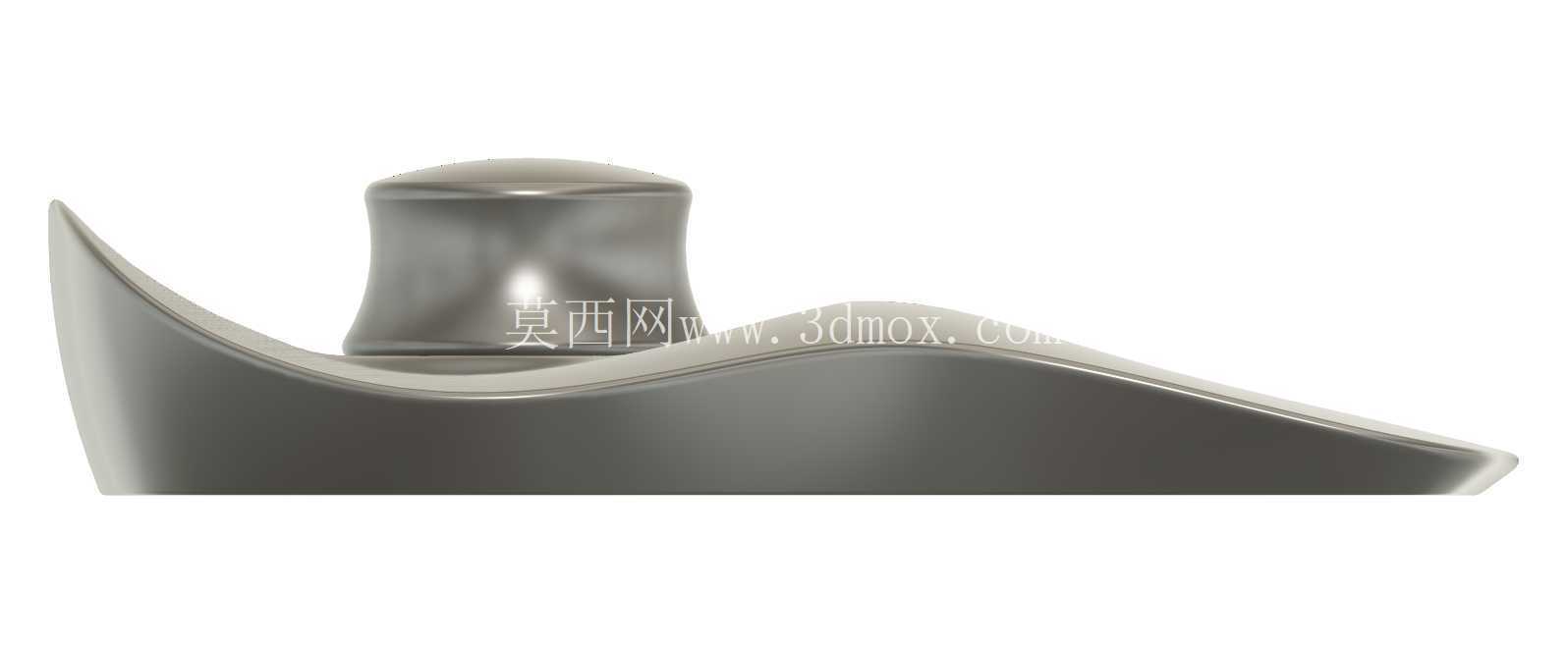

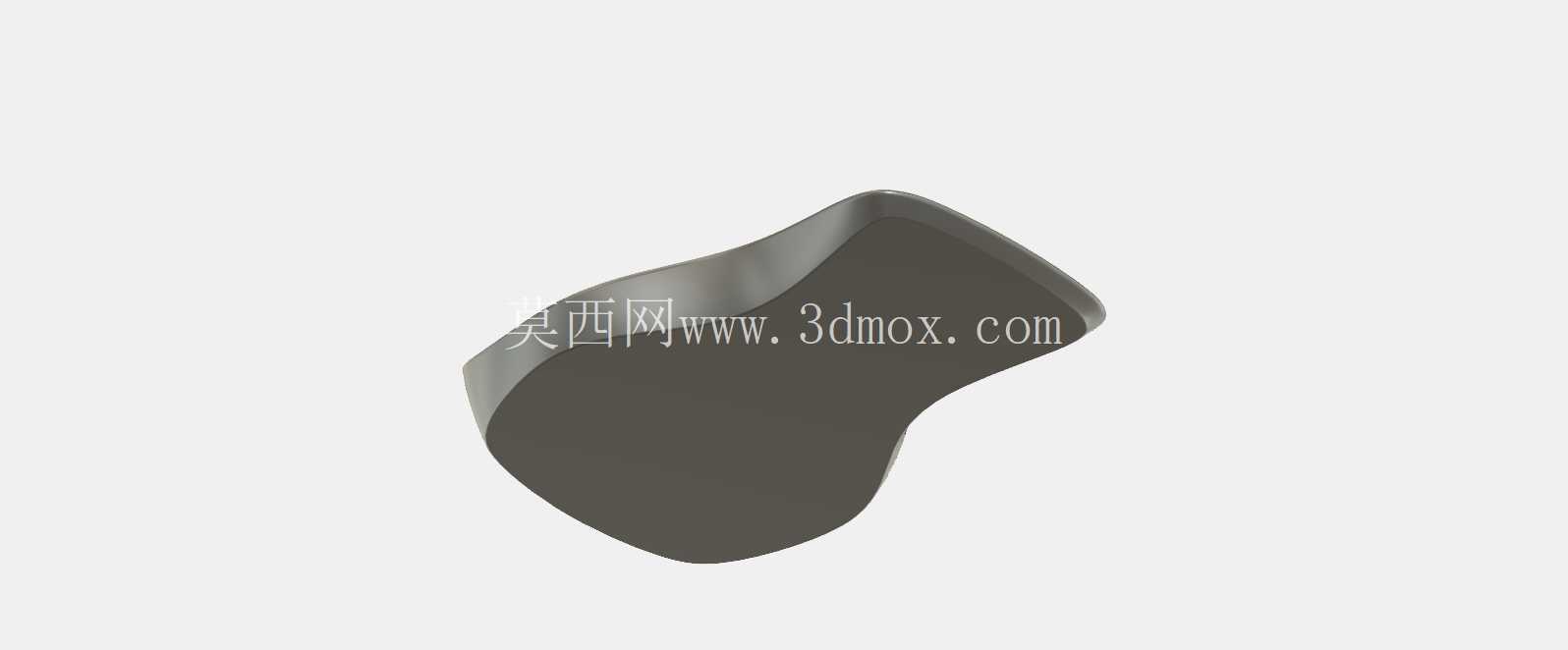

　　结构细节上，操控帽和底座主体之间预留均匀的环形活动间隙，满足六自由度摆动过程中不会和外壳发生摩擦磕碰，底座底面的支撑平面度可以在建模时控制在0.2毫米以内，保证放置在桌面上的贴合稳定性。整个造型没有多余的装饰凸起，所有曲面变化都服务于握持手感与内部元件容纳，既还原了专业空间鼠标的功能形态，也可为后续定制化外设开发、人机工程输入设备设计提供完整的曲面参考。
