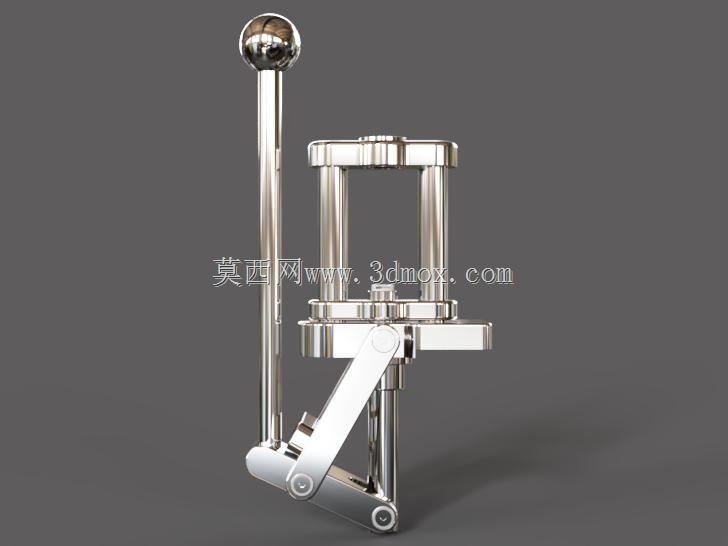

这套手动杠杆式压合工装主要面向轮胎维修、橡胶件装配以及小型零部件压装场景,结构形式参考轮胎重装设备的工作逻辑,通过人力驱动长手柄,将输入力经连杆机构放大后传递到压头位置,完成轮胎胎体、衬套、轴承或配合件的压入、拆卸与复位作业。设备整体采用立式框架布局,两根平行导向立柱承担压头的上下导向任务,顶部横梁与底部基座形成封闭受力回路,压装过程中侧向力由立柱和滑块共同承受,能够避免压头偏载造成的工件损伤。
从实际使用角度看,这类工装并不依赖外部动力源,适合维修车间、野外保障点、小型装配工位以及临时抢修场景。操作人员通过顶部球形手柄施加摆动力,手柄与下部连杆组成增力机构,连杆铰接点的位置经过力臂比例安排,使手端较小的操作力能够在工作端形成较大的压合力。压头沿立柱方向直线运动,底部工作台用于放置轮胎或待压装零件,工件定位后可通过连续扳动手柄实现缓慢进给,便于在压合过程中观察配合状态,及时纠正偏斜。

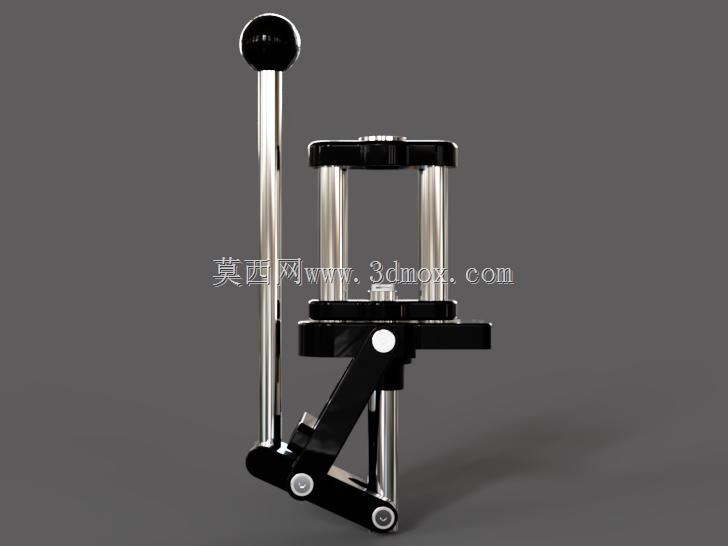

结构设计上,框架部分以金属立柱、横梁和黑色安装座构成,立柱表面承担导向和支撑双重作用,滑块与立柱之间保留稳定的运动间隙,既保证压头升降顺畅,又控制横向晃动。连杆机构采用多处销轴铰接,铰接位置设置圆形轴套或紧固件,便于长期使用后的磨损检查与更换。手柄端部采用球形握把,握持区域圆滑,操作时手掌受力均匀,长时间重复作业也不易产生明显硌压感。底部支撑脚向外展开,使设备在承受压装反力时具备较好的抗倾覆能力。
设备的外形尺寸围绕常见轮胎维修作业空间确定,整体高度明显大于宽度,适合在地面或稳固工作台旁使用。长手柄向上延伸,摆动半径需要在设备侧面预留足够操作空间;两根立柱之间的净宽决定可容纳工件的最大横向尺寸,底部压合区域则限制工件的放置高度。安装时应将基座固定在平整地面或刚性工作台上,若用于较大轮胎压装,建议在底座下方增加地脚螺栓或配重,以抵消杠杆扳动时产生的力矩。工作台面中心应与压头轴线保持同轴,避免压合力偏离工件配合面。
在功能特性方面,该工装强调机械增力、手动控制和直观维护。与液压或气动压装设备相比,它没有复杂管路和动力单元,故障点集中在销轴、连杆、导向面和紧固件,日常检查较为方便。压装速度完全由操作人员控制,遇到配合阻力突然增大时可以立即停止动作,适合过盈量不大但需要精细对位的装配任务。对于轮胎维修中的胎圈复位、衬套压入、销轴拆卸以及小型橡胶金属件组合,这种结构能够提供稳定的轴向压力。
建模时需要重点还原立柱与滑块的配合关系、连杆铰接轴的同心度以及手柄运动包络。框架横梁、底座和活动压头之间应保持明确的装配层级,销轴类零件可按独立件处理,便于后续出工程图和维护拆解。运动校核中应关注手柄从高位到低位的完整摆动过程,确认连杆不会与立柱、底座或工件发生干涉,同时检查压头在极限位置时仍具有足够导向长度。若后续需要扩展用途,可在压头端部更换不同形状的压套、定位块或V形支撑,以适应轴承、套筒、轮胎组件等多种工件的压装需求。
