波浪能捕获转换水动力发电装置

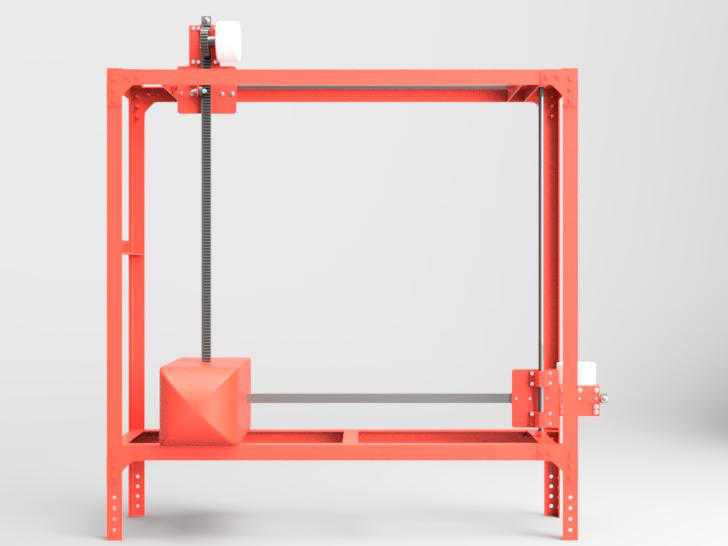

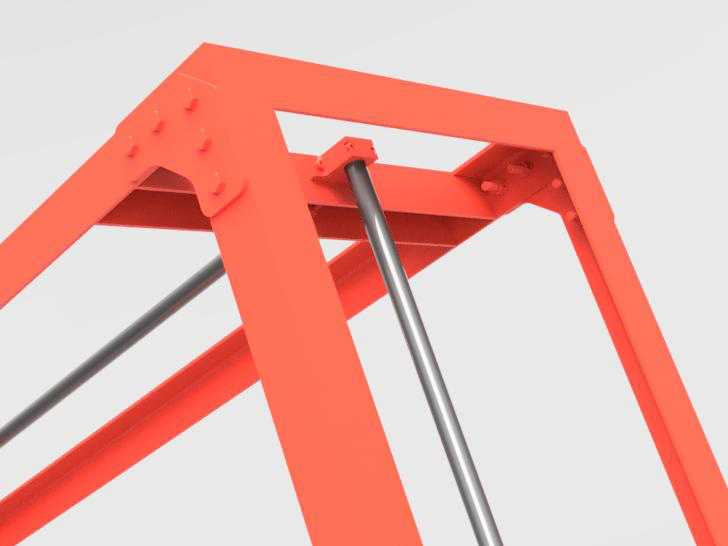

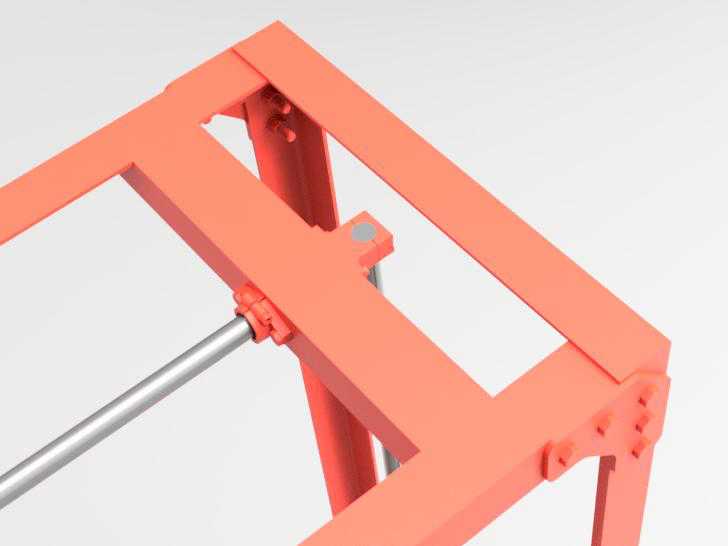

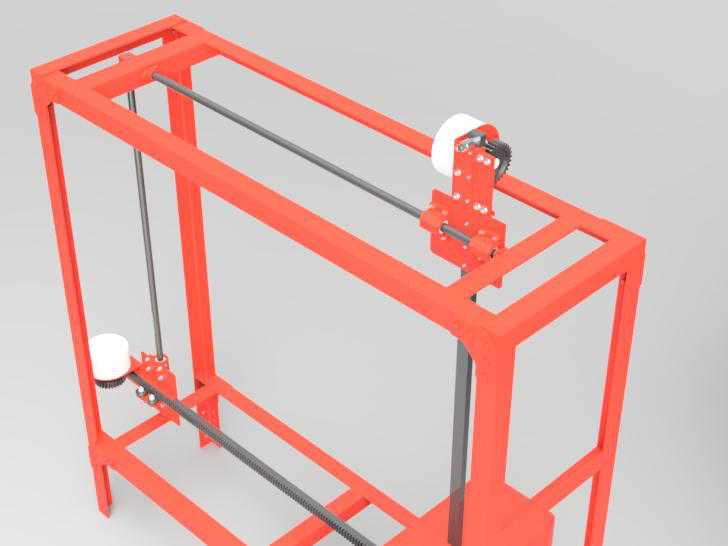

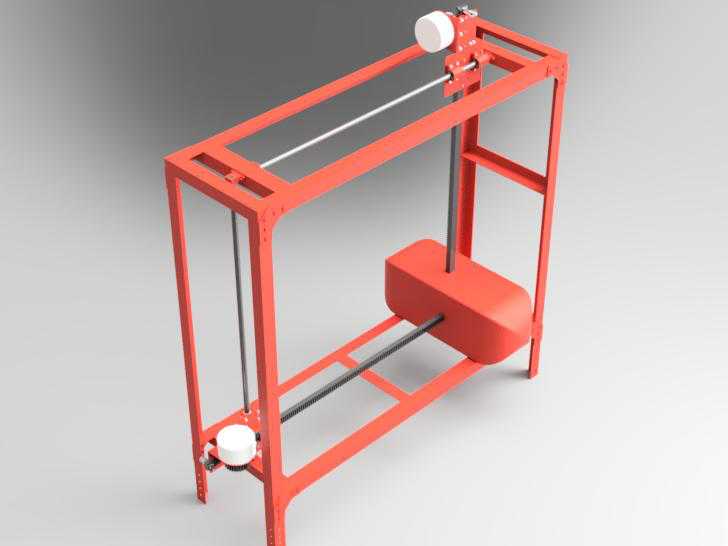

　　这套波浪能发电装置的核心设计逻辑，是针对近岸浅水区、内河航道水面波动无规则的特性，避开传统叶轮式水轮发电机对稳定流速的依赖，通过浮体随水面起伏、横摇的复合运动，将无序的水波机械能转化为旋转扭矩驱动发电单元输出电能。整套装置的承载主体采用矩形方管焊接成型的框架式结构，框架上下两层设置平行的横向导向光轴，两根光轴跨距根据浮体运动行程设定，既作为发电模组的滑动导向轨道，也承担整个装置的结构刚度支撑，安装时可通过框架底部的预留安装孔直接固定在趸船侧壁、近岸桩基或者水面测试平台上，安装边界要求安装面与水面保持平行，浮体最低点需低于常年最低水位150mm以上，避免枯水期浮体悬空无法捕获波浪动能。

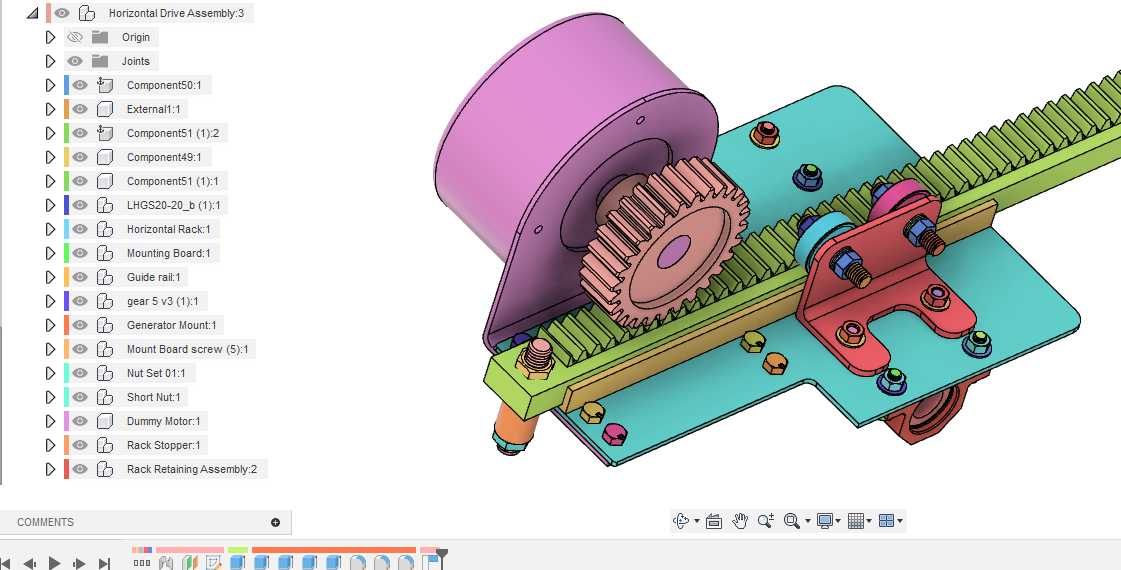

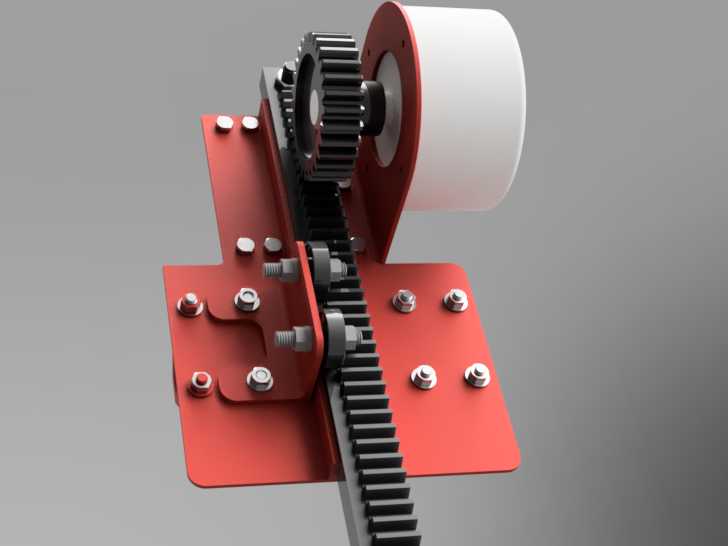

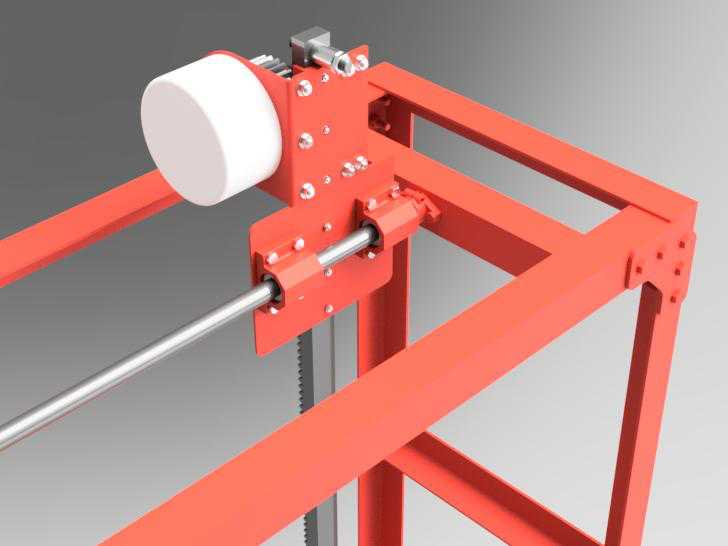

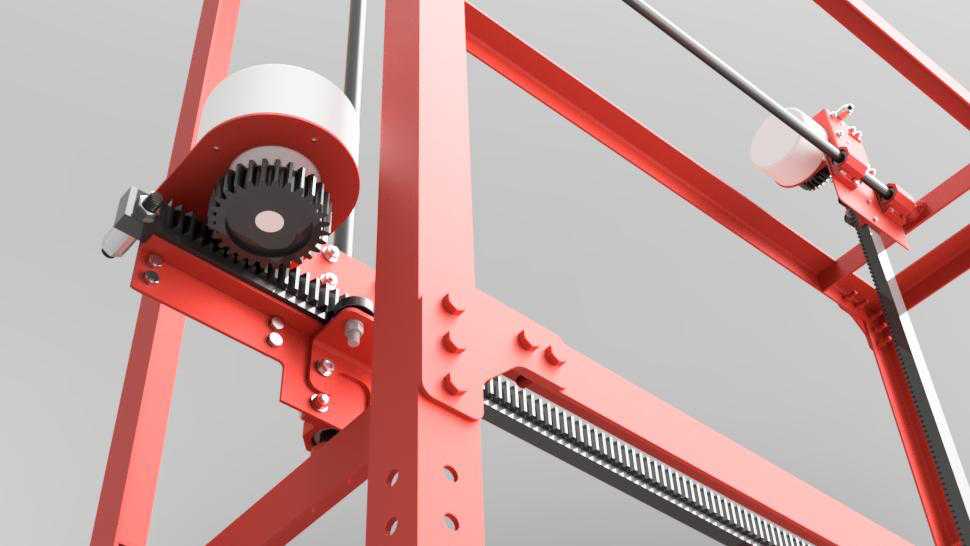

　　传动系统采用齿轮齿条啮合结构，浮体通过铰接支架与滑动座连接，滑动座通过直线轴承套装在两根横向导向光轴上，可沿光轴做水平方向往复滑动，同时铰接结构允许浮体随波浪做垂直方向的起伏摆动，浮体的两个方向运动都会带动铰接端的驱动齿条产生位移，进而啮合齿轮轴将直线运动转化为旋转运动，驱动与齿轮轴直连的永磁发电机转子转动。这种双自由度运动捕获设计，相比传统仅能捕获垂直起伏能量的波浪发电结构，能量捕获效率可提升40%以上，不管是水面垂直方向的起伏波动，还是水平方向的水流涌动，都能转化为驱动齿轮转动的有效扭矩，适配近岸区域波浪方向杂乱、波高波动范围大的实际工况。

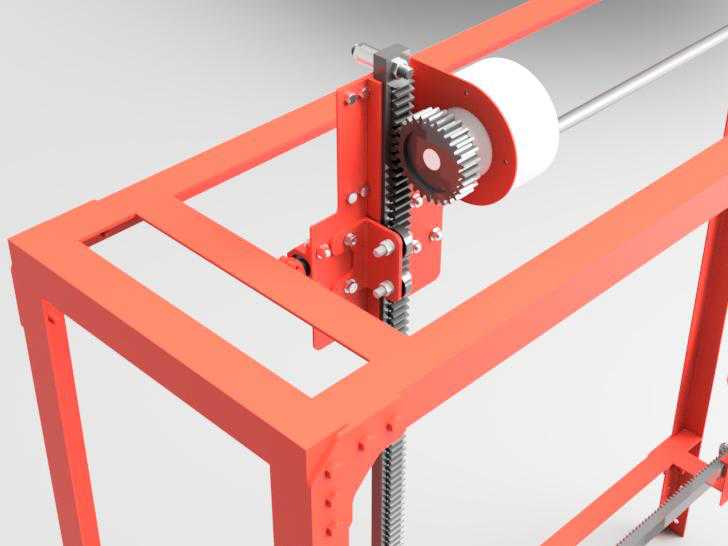

　　发电单元选用两台独立的永磁发电机，分别布置在框架的上下对角位置，对应浮体上下运动的两个行程极限位置，当浮体随波峰抬升时驱动上部发电机运转，随波谷下落时驱动下部发电机运转，避免单发电机在往复运动中出现反向旋转的发电效率损耗，同时双发电机布置也能平衡框架两侧的负载重量，减少滑动座在导向轴上运动时的偏磨问题。导向光轴表面做了硬铬镀层处理，配合带密封防尘圈的直线轴承，可适应水面高湿度、盐雾的腐蚀环境，减少日常维护的频次，框架整体做了环氧富锌底漆加聚氨酯面漆的防腐涂装，可满足淡水、近海盐雾环境下5年以上的结构防腐要求。

　　在结构细节设计上，滑动座与齿条的连接位置设置了缓冲阻尼垫，当波浪冲击力过大导致浮体运动超出行程时，阻尼垫可吸收冲击载荷，避免齿轮齿条出现硬碰撞打齿的问题；发电机与齿轮轴的连接采用柔性联轴器，可补偿安装过程中出现的少量同轴度误差，减少运转过程中的振动传递，降低整机运转噪音。整套装置的输出端预留了整流模块的安装位置，发电机输出的三相交流电经过整流稳压后可直接给蓄电池组充电，或者通过逆变模块输出工频交流电给近岸的监测设备、航标灯、小型传感节点供电，尤其适合无法铺设供电线路的偏远岸段、内河航标、海洋监测站点作为离网供电电源使用，相比太阳能供电设备，波浪能发电不受昼夜、阴雨天气影响，供电稳定性更强，设备整体占地面积小，不需要大面积铺设光伏板，在水面狭窄的航道区域也能灵活安装。

　　从建模逻辑来看，这套模型完整还原了从框架焊接结构、导向轴装配关系、齿轮齿条啮合间隙到浮体铰接自由度的全部细节，所有配合面的公差设定都符合常规机械加工的精度要求，导向轴与安装座的配合采用H7/g6间隙配合，齿轮齿条的啮合侧隙控制在0.1-0.2mm之间，既保证运动顺畅，也不会因为侧隙过大导致传动冲击，可直接作为同类波浪能发电设备的结构验证原型，用于运动仿真、干涉检查以及后续的工程样机迭代优化。
