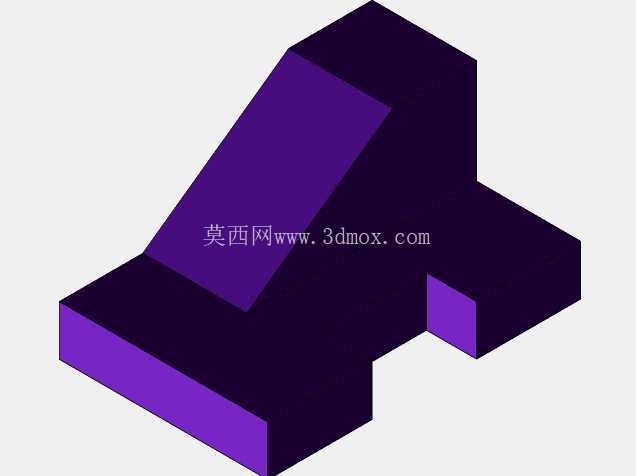

带斜向加强肋的阶梯式机械支撑块

　　车间里做非标工装的时候，这类异形支撑块的出镜率比标准垫块高得多——它不是随便铣个方块垫在工件底下就行，底部做了错开的两级凸台，上方斜置的肋板直接把竖向载荷往基座两侧分散，既省了整块坯料的材料，又避开了支撑件最容易出问题的应力集中区。平时在自动化线的工位旁，它常用来承托小型检测仪表的安装底板，也能在夹具总成里充当定位挡块的基体，斜肋的朝向刚好对应工件装夹时的侧向推力方向，不用额外加焊三角筋就能扛住反复的装夹冲击力。

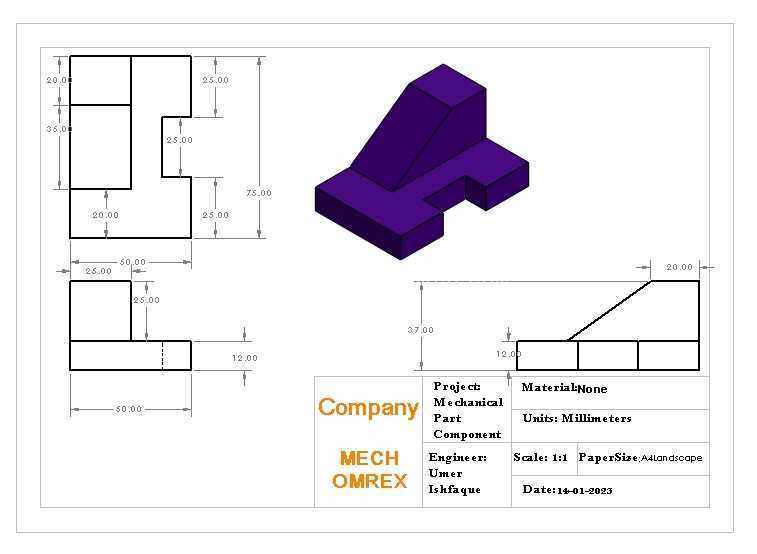

　　从三视图的尺寸标注能把安装边界捋得很清楚：底座总长50mm、总宽30mm，底部两级凸台的高度分别是12mm和25mm，凸台侧边预留的20mm间距刚好卡在流水线型材的槽口外侧，不用额外扩孔就能直接穿T型螺栓固定。上方斜肋的最高点距离基座底面57mm，肋板顶端的水平段长度20mm，这个顶面就是主要的承载接触面，加工时要求铣平，平面度控制在0.05mm以内，保证被支撑的工件不会出现虚接晃动。

　　设计这个结构的时候最先要敲定的不是外形，是载荷的传递路径：如果做成等厚的直立立板，侧向受力时立板和底座的交接转角处会出现明显的应力峰值，反复加载后容易从焊缝或者铣削圆角处开裂。把立板改成斜向肋板之后，推力顺着斜面直接传导到底座的远端凸台，力流在零件内部走的是直线，没有突然的转角弯折，材料的利用效率比实心块高不少——算下来整体体积比同高度的实心支撑块少了近四成，数控铣削的时候也能减少大量的空走刀和余料切除时间。

　　尺寸链的配合细节在图里也留了余量：底座凸台上的定位孔间距标注为30mm，对应常用的工业铝型材孔位模数，装配时不用现场配钻；侧视图里斜肋根部的12mm高度差，刚好给安装螺栓的螺母留出了避让空间，锁紧工具不会和肋板发生干涉。主视图上的25mm、28mm分段尺寸，把两级立壁的位置差明确标了出来，这个错开的台阶一方面是给相邻的气动管路留出走线空间，另一方面也能作为工件侧向定位的靠面，粗定位时直接把工件推到台阶面上就能快速对齐，不用反复打表找正。

　　实际投产建模的时候要注意几个工艺细节：斜肋和底座交接的内圆角不能太小，要是按尖角做，铣削时刀具在转角处容易振颤，热处理后也会残留较大的内应力，通常取R3到R5的圆角就能兼顾应力分散和加工可行性。零件的所有外露棱边都要做0.5mm的倒角，既避免装配时划工伤手，也不会在喷涂表面处理时出现漆料堆积的锐边。如果是用在焊接工装场景，底座底面可以额外做浅的防滑纹，锁紧后承受振动也不会出现滑移；如果是用在检测工位，斜肋的侧面可以预留攻丝孔位，方便加装接近开关的安装支架，不用后期在基体上补焊凸台。

　　这类支撑件看起来结构不复杂，但尺寸公差的匹配直接影响整套工装的装配精度：底座的厚度公差建议控制在±0.1mm，承载顶面的平行度相对于底面取0.08mm，既不会因为精度要求过高推高加工成本，也能满足绝大多数非标设备的支撑定位需求。建模时把所有特征的参数关联起来，后续如果要适配不同高度的工位，只需要修改斜肋的高度参数，底座的安装孔位和凸台尺寸可以完全保留，衍生不同规格的变体时不用重新绘制基础轮廓，能大幅缩短工装设计的迭代周期。
