带圆孔异形折弯安装支座结构设计

　　在小型工装台架、轻工输送线侧边附件以及检测工位的辅助定位场景里，经常会遇到一类需求：既要在竖直立板上完成侧向贴靠固定，又要在水平托面上承接销轴、导杆或者小型传感器的安装，常规角码要么孔位布局不匹配，要么折弯后占用空间超出机架预留边界，这款异形折弯支座就是针对这类紧凑安装空间做的结构方案。

　　从实际装配逻辑倒推结构，零件下半段是平直的水平安装底板，底板总长度控制在50mm，底板厚度取10mm，这个厚度在普通Q235钢板或者6061铝合金切削加工时都不容易出现铣削振颤，后续如果改成钣金折弯工艺，10mm板厚也能保证折弯后立面的直线度，不会因为长期受侧向载荷出现立面外翻变形。底板上沿长度方向排布了三个等距的安装孔位，孔位中心距统一取10mm，最外侧孔距离零件端面留出足够的扳手操作空间，现场用内六角圆柱头螺钉锁紧时，螺钉头可以完全沉在底板表面，不会突出刮擦后续铺设的工装面板。

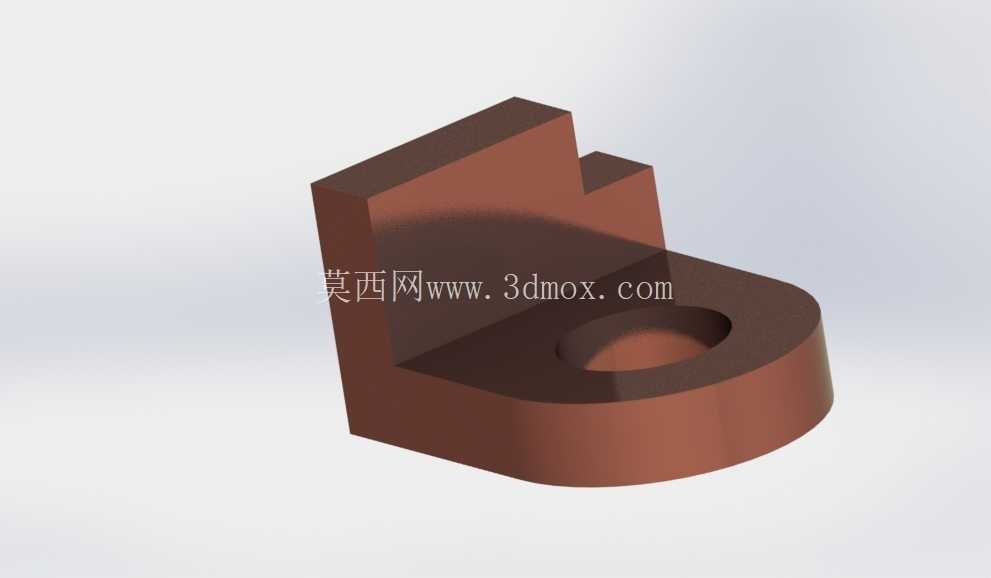

　　零件的上半段不是常规直角折弯的直板，而是做成了半圆弧收头的立板结构，立板总高度40mm，圆弧段外轮廓半径20mm，刚好和立板的直边段顺滑相切，没有尖锐转角。这种圆弧收头的设计首先解决了车间装配的安全问题，操作人员在设备侧边走线、调整工位附件时不会被直角锐边划伤；其次圆弧轮廓在受力时可以把立板承受的侧向弯矩均匀分散到整个折弯过渡区域，对比直角切边的立板，圆弧根部的应力集中系数能明显降低，在频繁受振动的流水线工位上，焊缝或者折弯圆角处不容易萌生疲劳裂纹。

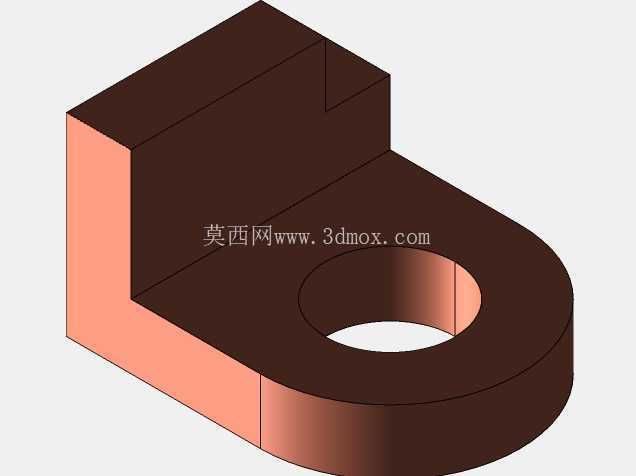

　　立板圆弧的中心位置加工了一个贯穿的主安装孔，孔径20mm，孔的外端同轴加工出直径40mm的沉孔台阶，沉孔深度10mm。这个台阶孔的适配场景非常明确：如果用来穿装铰接销轴，沉孔可以容纳轴用挡圈或者平面推力轴承，让挡圈完全藏在零件端面以内，不会和相邻的摆动连杆发生运动干涉；如果用来安装小型导向轴支座，沉孔可以直接定位支座的外圆止口，省去额外找正同轴度的步骤，装配时只要把导向轴顺着孔推入就能保证轴线和立板端面垂直。

　　从安装边界来看，零件水平方向的总伸出长度是30mm，竖直立板向后侧延伸的定位台阶宽度10mm，立板顶部的限位凸台高出圆弧顶面10mm，凸台的侧边和立板背面齐平。这个凸台在实际使用中可以作为轴向定位面，当铰接的摆臂绕主孔轴线转动时，摆臂的侧面可以靠在凸台端面上，限制摆臂的轴向窜动，不需要额外在销轴上加装多组调整垫片来消隙。零件整体的最大外轮廓尺寸控制在长50mm、宽30mm、高50mm的区间内，在三维布局时，只要在机架侧边预留出60mm见方的安装区域，就能完全容纳零件本身以及装配螺钉、铰接摆臂的活动空间，不会和周边的气管、线槽发生空间冲突。

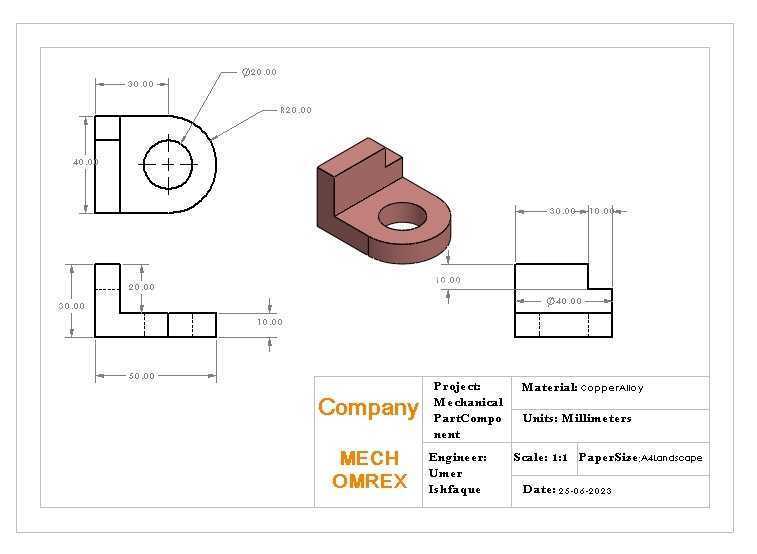

　　建模过程中，先绘制底板的拉伸轮廓，再叠加立板的圆弧截面做合并拉伸，两个特征的交接处做了R3的内圆角过渡，避免热处理或者焊接后出现应力开裂。主安装孔和沉孔采用同轴心约束，保证孔轴线和立板端面的垂直度公差可以控制在0.05mm以内，底板上的三个安装孔采用线性阵列特征，孔间距参数完全关联，后续如果需要适配不同规格的安装螺钉，只需要修改阵列间距参数就能快速更新整个零件的工程图，不用逐个草图修改尺寸。工程图出图时，主视图、俯视图和侧视图分别标注了整体长宽高、孔位中心距、圆弧半径和沉孔深度，所有尺寸都从安装基准面出发标注，方便加工人员直接对刀，不需要二次换算尺寸链。

　　这款零件的材质适配范围很宽，常规工况下用普通碳素结构钢加工后做发黑处理就能满足防锈要求，如果用在有耐腐蚀需求的食品包装工位，可以换成304不锈钢板材切削，或者用铜合金加工来满足特殊的导电接地需求，零件的结构特征不需要做任何改动，只需要调整材料参数和对应的表面处理要求即可直接投产。
