树莓派相机三自由度带引脚安装座

　　这套安装结构主要面向小型视觉模组在实验台、桌面检测工位和轻量化自动化装置上的快速固定需求，尤其适合树莓派相机在角度需要反复调整的场景中使用。实际项目里，相机往往不能直接锁死在一个平面上，镜头光轴需要根据被测物位置、光源角度和支架空间进行俯仰、偏转或轴向补偿，常规圆形安装座虽然能够完成基础定位，但在与凸轮、调节杆或快拆结构配合时，缺少直接承接的连接特征，需要额外增加转接件，既增加装配层级，也容易在频繁调整后产生松动。

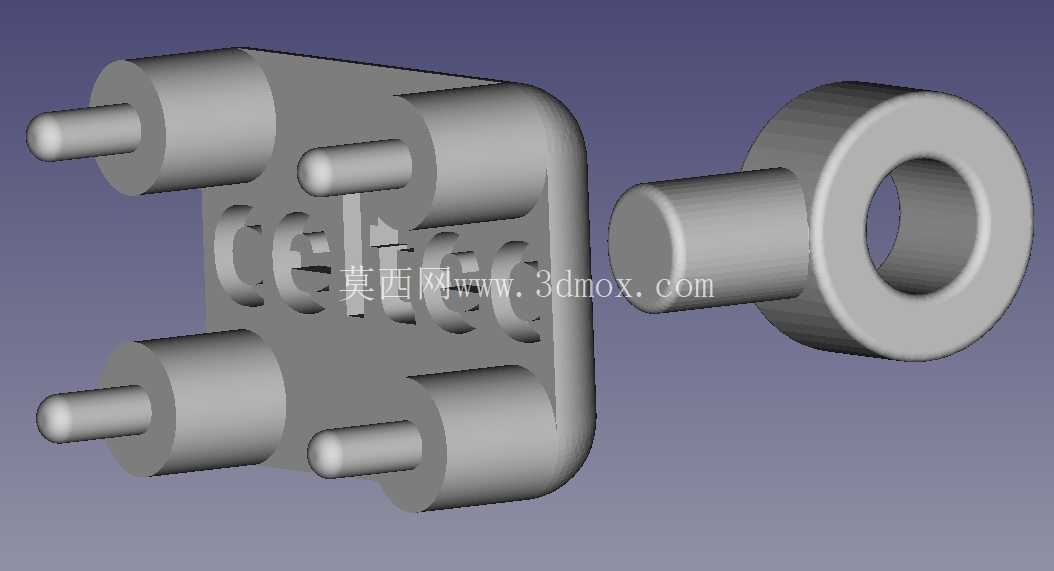

　　该模型将安装座与带引脚的连接形式结合在一起，主体保留圆形安装座的同轴定位逻辑，同时在座体上延伸出多根圆柱引脚。引脚并非装饰特征，而是承担定位、插接和联动作用：一方面可以插入对应支架、面板或调节盘的孔位中，限制安装座绕轴线自由转动；另一方面，当凸轮直接压靠或套接到相关位置时，引脚能够传递转动趋势，使相机座随凸轮轮廓产生角度变化，从而省去中间转接板。对于需要在小范围内连续调整视角的视觉工位，这种结构比单纯依靠螺钉摩擦锁紧更稳定，调整过程也更直观。

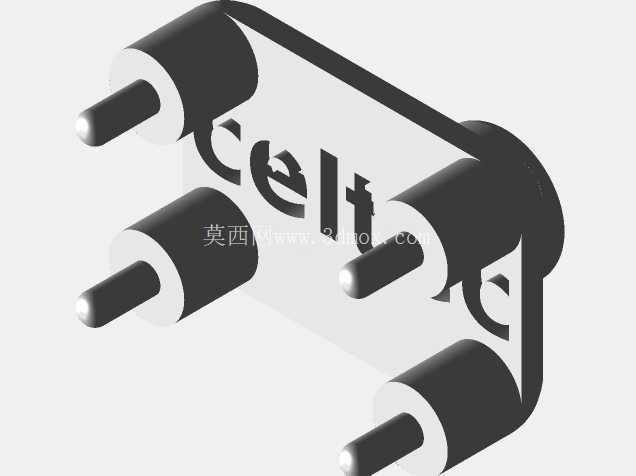

　　从结构布局看，座体采用近似方形的承载板与圆形轴套组合。方形区域为相机模组提供平整贴合面，边缘留出螺钉连接空间，能够兼容常见树莓派相机板的安装孔距；圆形轴套位于一侧，中心孔用于穿入转轴或固定销，形成三自由度调整中的旋转基准。轴套外壁具有足够壁厚，能够承受相机线缆拖拽、手动调焦以及轻微碰撞带来的载荷。座体表面的凸起字符可作为装配方向识别特征，在多台设备并排使用时，有助于工人快速判断安装面朝向，避免镜头装反或引脚错位。

　　引脚分布在承载板四角附近，长短和直径根据受力位置进行区分。靠近轴套的引脚主要承担旋转限位，远离轴套的引脚则更多参与凸轮联动和姿态保持。这样的布置可以让外力分散到多个接触点，避免单一销钉承受过大弯矩。引脚根部与座体采用圆滑过渡，减少塑料打印或小批量加工时的应力集中；端部做成圆柱导向形态，插入孔位时具有自导向效果，即使在视线受限的设备内部，也能较快完成盲装。

　　在安装边界上，设计时需要重点控制圆形轴套的中心高度、引脚端面到安装面的距离以及方形板外缘尺寸。中心高度决定相机光轴与设备基准面的相对位置，若与输送线、检测平台或机械臂末端法兰不匹配，会导致视野中心偏移；引脚伸出长度则影响凸轮贴合行程，过长会造成调节干涉，过短又可能在凸轮运动时脱开。方形板四角应预留扳手或螺丝刀操作空间，不能因为缩小外形而使螺钉无法垂直锁紧。对于三维建模人员，轴套内径、引脚直径和孔位间距应按实际选用的销钉、螺丝和相机板尺寸建立参数关系，方便后续衍生无引脚版本、不同板宽版本或不同轴径版本。

　　该结构适用于3D打印件、小型机加工件或注塑小样件。若采用打印制造，层纹方向应尽量避开引脚受剪方向，轴套孔可预留轻微精加工或铰孔余量；若采用铝合金加工，则可减小轴套壁厚并提高配合精度。装配时，相机板先贴合方形承载面，用短螺钉固定，再将轴套穿入支架转轴，引脚对准调节盘或凸轮对应孔位。凸轮转动时，座体绕轴套中心摆动，引脚在孔内或轮廓面上形成约束，镜头角度随之改变；锁紧转轴后，相机姿态即可保持。

　　在机器视觉教学、桌面扫码、零件外观检测和机器人末端取像等场景中，这种带引脚安装座能够把相机固定、角度调节和凸轮联动整合在同一零件上，减少零散支架数量。它不是单纯的支撑片，而是把定位基准、运动接口和模组承载面合并设计，使小型相机在有限空间内既能稳定安装，又能保留灵活调整能力。
