LCC02046型芯片载体封装结构

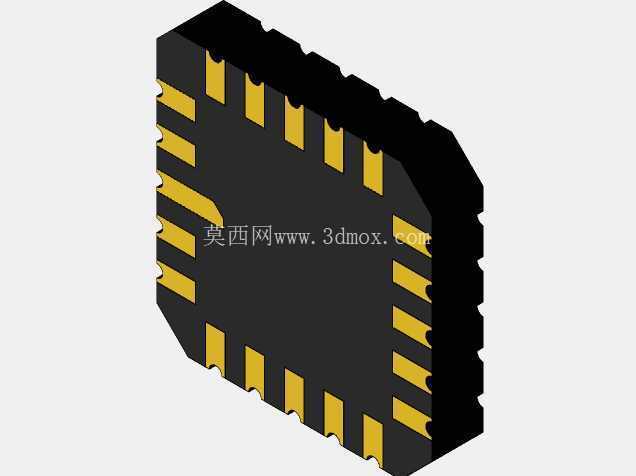

　　在半导体封装与板级集成的工程场景里，芯片载体承担着裸芯片固定、电气互连、机械防护与热传导的多重作用，LCC02046这款无引线芯片载体的三维结构，正是围绕高密度表贴装配需求完成的具象化设计。从结构形态上看，该载体采用方形切角本体，黑色绝缘基体四周排布镀金侧向接触焊端，焊端沿基体四边均匀分布，边角处做切角避让处理，既对应封装标准里的引脚1定位标识，也避免四角焊端在回流焊接时出现连锡风险。

　　做板级布局时，首先要明确它的安装边界：载体整体为薄型方块结构，所有电气连接端都从基体侧面向外引出，没有向外伸出的鸥翼引脚或者针脚，因此占用PCB板面的投影尺寸几乎和载体本体轮廓一致，不需要额外预留引脚弯折的空间，这一特性让它特别适合空间受限的机载板卡、井下探测模块、高可靠工控控制板这类装配密度极高的场景。和带引脚的封装相比，无引线侧边焊端的寄生电感更小，高频信号传输时的引线阻抗突变被大幅削弱，在射频前端、高速信号采集模块里使用时，信号完整性表现更稳定。

　　设计这款载体三维模型的过程中，首先要还原的是基体与焊端的配合关系：绝缘基体一般采用高温烧结陶瓷或者耐高温模塑树脂，侧边的镀金焊端并非简单贴附在基体表面，而是有一部分嵌入基体侧壁的预留槽位，保证焊接后焊端与基体之间不会因为热膨胀系数差异出现剥离。建模时需要严格控制每一个焊端的间距、宽度以及上下方向的高度尺寸，焊端的上下边缘要略突出基体的上下表面，这样在SMT回流焊过程中，熔融焊锡能够同时在焊端侧面和PCB焊盘表面形成润湿爬升的焊缝，既提升焊接可靠性，也方便后续AOI光学检测时从侧面观测焊点成型状态。

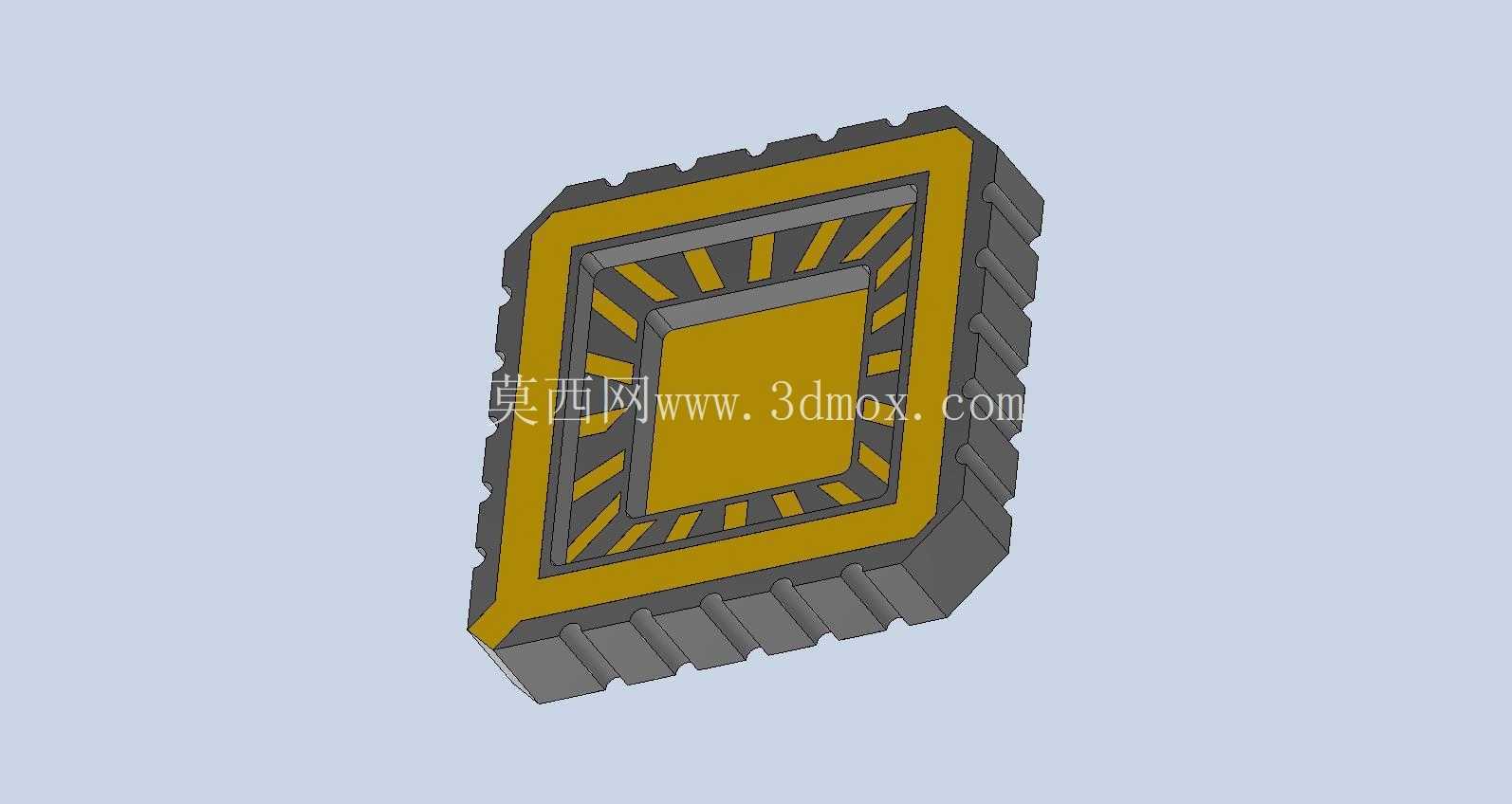

　　从实际装配工艺角度考量，载体本体的厚度方向尺寸需要和周边表贴元件的高度公差匹配，四角的切角特征除了作为装配防呆标识，也给返修时的热风枪喷嘴留出了边角避让空间，维修人员不需要撬动整个封装本体，就可以从切角位置均匀加热四边焊点，降低拆卸过程中局部过热损坏内部芯片的概率。载体的上表面为平整的芯片安装区域，裸芯片贴装完成后可以通过键合线完成芯片焊盘与载体内部布线的连接，之后可根据防护需求选择灌封或者加盖密封，让内部芯片免受潮气、粉尘与外力冲击的影响。

　　在热设计维度，这类无引线载体的侧边金属焊端同时承担了部分热传导通路的作用，芯片工作产生的热量可以通过内部键合点、基体布线层传递到四周的镀金焊端，再直接传导到PCB表层的散热焊盘，相比仅靠塑封本体散热的封装形式，热阻更低，在宽温域工作环境下，芯片的结温波动更小，长期运行的老化速率也随之降低。建模过程中还要注意相邻焊端之间的绝缘槽深度，槽体要完全分隔相邻的金属焊端，避免焊锡印刷过量时相邻焊端通过多余焊料桥接短路，基体侧壁的每一个卡位凹槽都对应焊端的定位台阶，装配焊接时焊端不会因为锡膏的表面张力出现偏移错位。

　　在整机设备的选型阶段，结构工程师可以直接将该载体模型导入PCB装配文件，核对它与周边屏蔽罩、连接器、加固框架的间隙：由于载体没有外伸引脚，本体到周边结构件的安全间隙只需要预留绝缘距离与焊接返修空间即可，不需要为引脚变形预留冗余空间。在高振动工况的车载、弹载设备里，这种无伸出引脚的结构不存在引脚疲劳断裂的失效模式，整体抗振动、抗冲击能力远高于同引脚数的鸥翼引线封装，长期使用过程中不会因为反复振动出现引脚焊点开裂的问题。

　　整个模型的细节还原覆盖了封装量产过程中需要管控的所有结构特征：从侧边焊端的分段排布、边角切角的角度，到基体上下表面的平面度要求，每一处几何特征都对应实际封装生产、SMT装配、可靠性测试环节的工艺需求，既可以作为硬件设计阶段的封装占位模型，也能用来模拟焊接过程中的焊盘匹配关系，提前在设计阶段排查装配干涉、焊盘对位偏差这类隐性问题，减少后续打样迭代的次数。
