桌面式光学探针可调测试支架

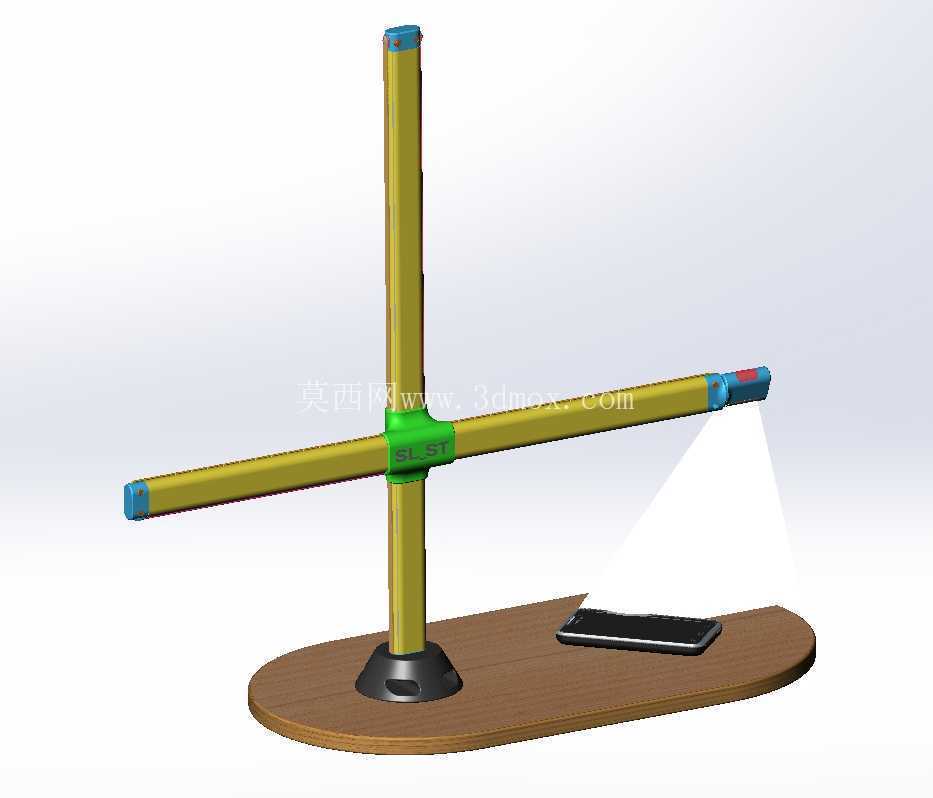

　　这套可调支架的结构出发点，是在桌面实验环境里给光学探测端、接触式测试头或小型传感模组提供一个可反复定位的支撑载体。底座采用长圆形薄板轮廓，边缘做圆弧过渡，既减少尖角磕碰，也让支架在实验台上有较宽的支撑跨度。竖直杆通过底部圆盘座固定在底板一侧，圆盘座承担立杆的倾覆力矩，立杆与底座之间的连接区域需要保证同轴度，否则横向臂伸出后会放大顶端偏摆。横向臂与竖直杆通过十字形夹紧座交汇，夹紧座内部形成两个正交通道，分别容纳竖杆和横杆，锁紧时依靠包覆面产生摩擦力，实现高度、横向伸出长度以及横杆周向角度的调整。

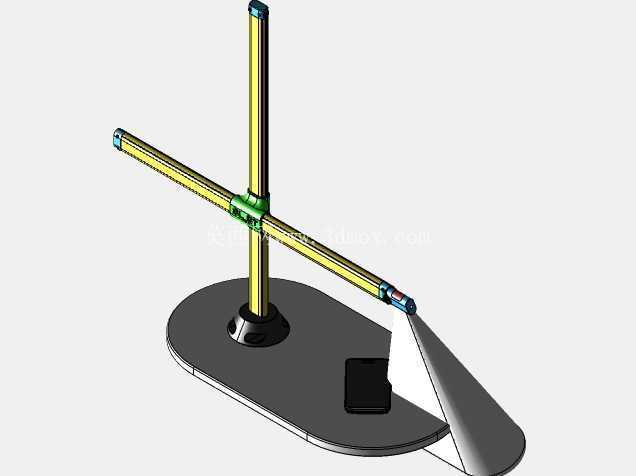

　　实际使用时，探测端可以安装在横杆末端，下方放置待测电路板、手机样件或小型光敏组件。图中底板上预留了平板样件的放置区域，探测光束从横杆端部斜向投射到样件表面，适合做光强响应、触点位置确认、传感器姿态比对一类实验。横杆末端的蓝色端盖用于限位和保护内部杆件，端部接口可根据测试需求更换夹头、探针座或光学元件套。竖直杆顶端同样设置端盖，避免横杆调整到高位时从杆体脱出。

　　结构上最关键的是滑动触点处的旋转节点。该节点让横杆在伸缩调整的同时保留转动自由度，避免导线或弹性触点在反复调整中被扭折。节点周边配置O形密封圈，密封圈并不承担高压流体密封任务，而是作为防尘、防潮屏障，减少实验环境中的灰尘、纤维和湿气进入滑动配合面。对于带pogopin弹性针的测试场景，这一点很重要：触点表面一旦附着粉尘或氧化层，接触电阻会波动，轻载信号采集时容易出现误判。密封圈选用小截面圆环形结构，装配在旋转节点的环形槽内，槽宽和槽深需要控制，过紧会增大旋转阻力，过松则失去擦拭和阻隔效果。

　　杆件采用圆管截面，有利于在任意周向角度保持一致的夹紧刚度，也方便端盖和夹座加工。十字夹座外形饱满，转角处做加强过渡，承受横杆端部载荷时，夹座孔壁是主要受力区。若用于更长悬臂，应校核夹紧座开口处的螺栓锁紧力、杆体弯曲挠度以及底座抗翻稳定性；当前构型更偏向轻载桌面测试，不宜承受大冲击或重型相机负载。底板上的安装边界比较明确：立杆靠近一端，样件放置区位于横杆投影下方，操作人员可在圆弧外侧调整设备，线缆从杆侧或夹座附近走线，避免横穿测试区域。

　　建模时需要分别表达底座、立杆、横杆、十字夹座、端盖、旋转节点、密封圈和探测端附件的装配关系。杆件可按标准圆管外径建立配合尺寸，夹座内孔与杆体之间保留小间隙，便于滑动；锁紧螺钉位置应避开旋转密封圈，防止维护时相互干涉。O形圈要单独建出环形实体，便于后续出工程图时标注规格和装配槽。整体结构没有复杂曲面，加工方式以板材切割、车削端盖、标准圆管裁切和夹座铣削为主，适合实验工装快速制作。调试时先固定立杆垂直度，再调整横杆水平度，最后锁紧末端探测头；每次改变悬臂长度后，都应复查末端光点或探针落点，以消除杆体挠度带来的位置偏差。
