PCB压接工装夹具结构设计方案

　　在电子制造产线的PCB板后段装配环节，压接工序一直是影响连接器装配精度与良率的核心工位，传统手工压接往往会出现受力不均导致的连接器引脚歪斜、PCB基板局部受压形变、压接深度不一致等问题，尤其针对多工位并行压接的长尺寸PCB板，普通单点压接治具根本无法满足整板压接的平面度要求，这套PCB压接夹具正是针对这类量产场景的痛点完成的结构设计。整套夹具采用底板承载+双工位定位的布局，底板选用平整的金属板材作为基准承载面，加工时严格控制平面度公差，保证放置在其上的PCB板不会因为基准面翘曲出现虚压问题。

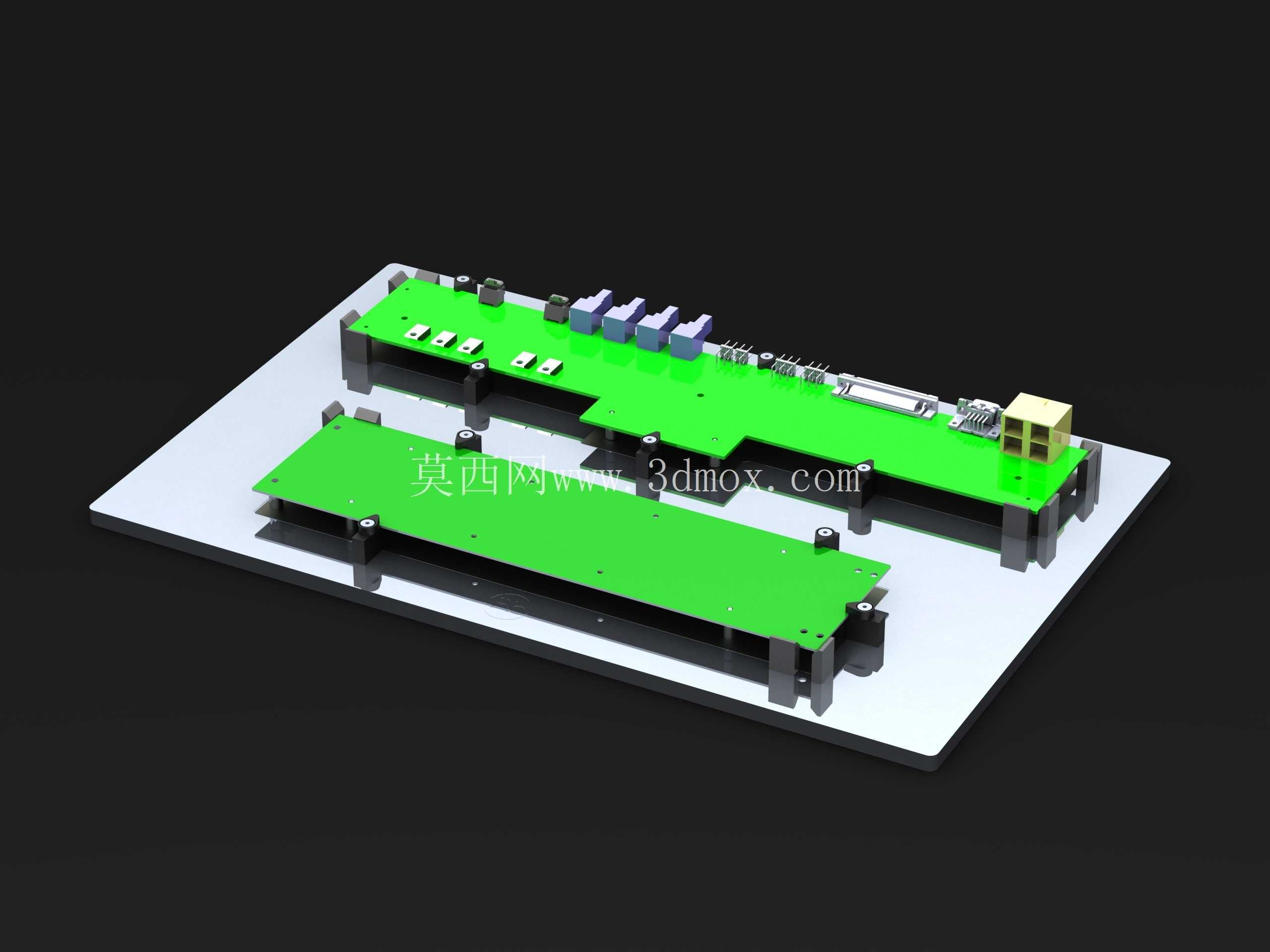

　　两个独立的PCB承载工位平行排布在底板上，每个工位都设置了可调式定位挡块，能够适配对应尺寸PCB的外形定位需求，挡块位置预留了调节余量，可兼容同系列不同批次PCB的微小尺寸公差，不需要重新制作治具就能完成快速换型。压接作业时，操作人员只需要将待压接的PCB板放置到对应工位的定位区域，依靠挡块完成X、Y两个方向的位置限定，不需要额外做对位标记就能保证压接位置的一致性，压接过程中绿色的绝缘承载托板会完全托住PCB板的非压接区域，避免压接时压力集中在局部线路区域造成基板隐裂，托板上根据PCB板的安装孔位对应设置了支撑柱，支撑柱的高度经过精确计算，刚好贴合PCB板背面的非线路区域，既不会顶伤板上的贴片元件，也能在压接时提供足够的反向支撑力，抵消压头下压时的冲击力。

　　从安装边界来看，整套夹具的宽度为340mm，长度为530mm，整体高度控制在31mm，这个尺寸刚好可以适配市面上大多数台式压接机的工作台安装尺寸，不需要对现有压接设备做额外改造就能直接固定使用，夹具底板上预留了通用的安装固定孔位，可通过T型螺栓或者快速压钳固定在设备工作台上，更换不同型号夹具时的拆装时间不超过五分钟，能够满足多品种小批量生产时的快速换线需求。设计过程中特意将两个压接工位的间距做了优化，操作人员在上下料时不会出现工位干涉，单人即可完成双工位的交替上下料作业，压接等待时间可以和上下料时间重合，大幅提升单台设备的作业效率。托板部分选用绝缘耐磨的非金属材质，一方面可以避免PCB板在放置和压接过程中被金属材质刮伤表面阻焊层，另一方面也能防止压接过程中出现静电放电损伤板上的精密电子元件，所有支撑柱的端部都做了圆角处理，不会因为尖锐棱角划伤PCB背面的线路或者元件引脚。针对压接时的受力分布，设计时对每个支撑点的位置做了受力仿真验证，保证压接压力施加时，整个PCB板面的受力偏差控制在合理范围内，不会出现局部压力过大导致的基板分层问题，同时也不会因为支撑不足出现压接深度不够导致的连接器接触不良问题。

　　这套夹具除了适配常规的连接器压接作业外，也可以通过更换上部的压接模头，完成PCB板上其他需要压装的元件装配作业，比如压接铜柱、固定支撑件等，只需要调整对应位置的支撑柱高度和压头形状，不需要更换整套底板结构，大幅降低了治具的制作成本。在实际产线应用中，这类双工位压接夹具相比传统单工位治具，能够减少操作人员的等待时间，压接良率相比手工对位压接提升明显，同时因为定位精度有机械结构保证，不需要操作人员反复对位调整，对新员工的操作技能要求也大幅降低，新员工只需要经过简单培训就能完成标准压接作业，不会因为人员操作熟练度差异导致产品质量波动。夹具整体结构没有复杂的传动或者气动元件，日常维护只需要定期清理表面的锡渣、灰尘，检查定位挡块的紧固螺丝是否松动即可，不需要复杂的保养流程，适合电子制造车间长时间连续作业使用，整体结构的多边形面数控制合理，在三维建模过程中也兼顾了后续工程出图、加工工艺的需求，所有板材、支撑柱、定位块都选用标准可采购的加工材料，不需要开模定制，加工周期短，能够快速响应产线的治具需求。
