铝型材框架式自动机N40工位结构设计

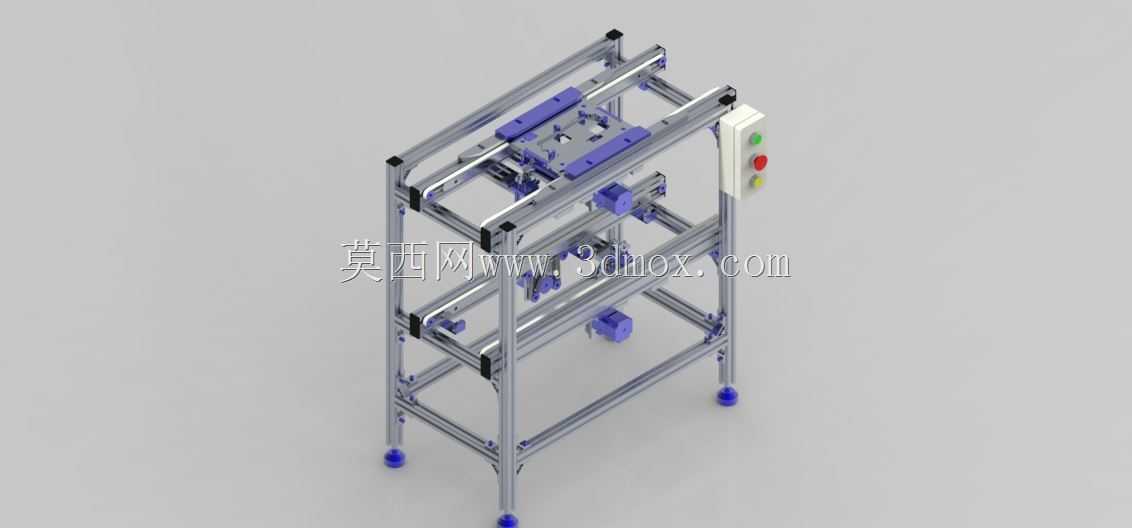

　　这款铝型材搭建的框架式自动机，主要面向中小零部件的装配、检测工序段使用，常见于消费电子配件、小型五金件的产线接驳工位，可独立作为单工序作业站，也可多台拼接接入整线生产流程，适配多品种小批量的柔性生产需求，换型时仅需调整上层安装板的固定孔位即可适配不同规格的工件载具，无需整体拆解机架重构。设备主体采用欧标40系列工业铝型材搭建，框架整体为三层分层布局，底层预留脚轮安装位搭配可调脚杯，既可以满足产线调整时的快速移位需求，移位完成后旋转脚杯即可实现设备调平，抵消地面不平整带来的机架晃动问题，安装时需预留左右各300mm的操作维护空间，后侧预留200mm的走线及气路排布空间，整体占地边界控制在1200mm*800mm范围内，适配多数工厂标准线边工位的空间尺寸。

　　上层为作业执行层，搭载双导轨滑动模组，可实现工件在两个工位间的自动往复移送，导轨安装面经过铣平处理保证平行度公差控制在0.05mm以内，避免滑动过程中出现卡滞、偏移问题；中层预留了气动元件、控制模块的安装位，所有走线均通过铝型材内置的槽道隐藏排布，避免外露管线被工件剐蹭造成损坏；右侧立柱上集成了设备控制按钮盒，包含启动、停止、急停三个核心控制按钮，按钮高度设置在距离地面1100mm位置，符合站立作业时的人体操作高度，无需弯腰抬手即可完成操作，降低长时间作业的操作疲劳。

　　设计过程中优先考虑了框架的模块化属性，所有铝型材连接均采用标准角件加螺栓锁紧，无焊接结构，后期如果需要拓展工位、调整层间距，仅需松开螺栓调整型材位置即可，无需重新切割型材制作框架，大幅降低后期改造成本；框架顶部预留了传感器安装槽位，可根据工序需求加装光电传感器、到位检测开关，实现工件到位后的自动触发作业，无需人工手动发送启动信号。设备底部的四个支撑脚采用防滑橡胶材质，调平后与地面接触摩擦力充足，即使模组高速往复运动也不会出现机架移位问题，上层作业区的安装板预留了多组等距安装孔，可根据不同工序需求搭载夹爪、压装头、检测探头等不同执行元件，适配压装、检测、工件移送等多种不同工序需求，无需重新设计机架结构即可完成功能切换。
